Модуль отладчика UART для Raspberry Pi 5

Moduł Debuggera UART Dla Raspberry Pi 5

Moduł UART Debugger to zaawansowane narzędzie zaprojektowane specjalnie dla Raspberry Pi 5, które umożliwia stabilne i bezpieczne debugowanie komunikacji szeregowej. Moduł ten wspiera wiele metod połączeń, co pozwala na elastyczne dostosowanie go do różnych potrzeb użytkownika.

Dzięki zaawansowanym funkcjom ochronnym, takim jak ochrona przed przepięciami, przepięciami i wyładowaniami elektrostatycznymi, moduł zapewnia niezawodne działanie nawet w wymagających warunkach. Wbudowane zabezpieczenia, takie jak bezpiecznik samonaprawiający i diody ochronne, dodatkowo zwiększają niezawodność i bezpieczeństwo komunikacji.

Dodatkowo, moduł ten jest kompatybilny z wieloma systemami operacyjnymi, w tym Windows 7/8/8.1/10/11, Mac, Linux i Android, co czyni go wszechstronnym narzędziem dla szerokiego grona użytkowników. Moduł UART Debugger oferuje także różnorodne poziomy komunikacji TTL (3.3V i 5V), które można łatwo skonfigurować za pomocą pinów przełączających. Dzięki temu użytkownicy mogą dostosować poziom napięcia do swoich specyficznych potrzeb. Wytrzymała konstrukcja z podwójną warstwą złocenia zapewnia długotrwałą trwałość oraz estetyczny wygląd.

Specyfikacja:

• Interfejs hosta: USB
• Interfejs urządzenia: UART
• Zakres komunikacji: 50bps ~ 6Mbps
• Interfejs USB:
• Złącze: USB Type-A
• Ochrona: bezpiecznik samonaprawiający, ochrona ESD
• Interfejs UART:
• Złącze: 6-pinowe złącze kątowe, 3-pinowe złącze
• Ochrona: dioda ochrony IO
• Poziom TTL UART: 5V/3.3V (konfigurowalny za pomocą zworek)
• Systemy operacyjne: Windows 7/8/8.1/10/11, Mac OS, Linux, Android
• Zasilanie: 5V przez USB
• Ochrona: ochrona przed przepięciami, przepięciami i wyładowaniami elektrostatycznymi

Właściwości produktu:

• Wielosystemowa kompatybilność: Działa z Windows 7/8/8.1/10/11, Mac OS, Linux i Android
• Ochrona i stabilność: Zabezpieczenia przed przepięciami, przepięciami, wyładowaniami elektrostatycznymi oraz zabezpieczenia przed nadmiernym prądem
• Elastyczne poziomy TTL: Wybór poziomu komunikacji TTL (3.3V/5V) za pomocą pinów przełączających
• Wytrzymała konstrukcja: Dwustronne złocenie zapewniające trwałość i estetyczny wygląd
• Wielorakie metody połączeń: Możliwość połączenia poprzez złącze SH1.0 3PIN, 6PIN do GPIO UART lub bezpośrednio do złącza debugowania UART

Obsługa UART

Wiele obwodów ochronnych

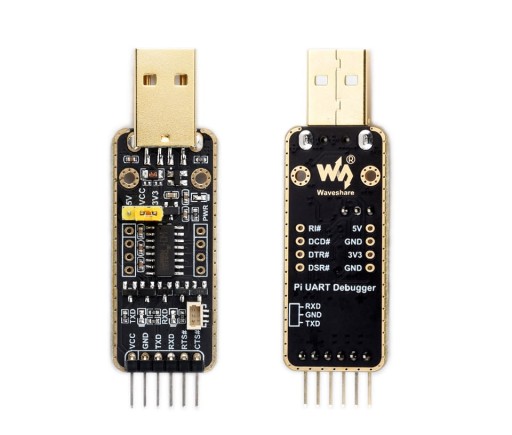

Definicja wyprowadzeń:

• VCC: 5V lub 3.3V wyjście dla zewnętrznego urządzenia (konfigurowane za pomocą zworek)
• GND: Masa
• TXD: Połączenie z MCU.RXD
• RXD: Połączenie z MCU.TXD
• RTS#: Połączenie z MCU.CTS
• CTS#: Połączenie z MCU.RTS

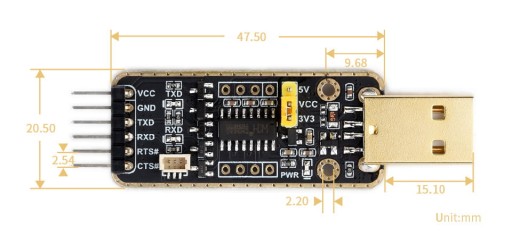

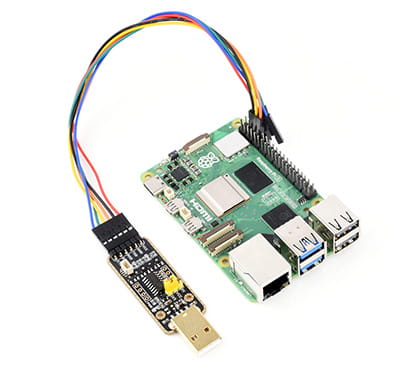

 Raspberry Pi widoczne na fotografiach nie jest częścią zestawu i należy je nabyć osobno!

Zestaw zawiera:

1. Debuger Pi UART x1
2. Przewód 6-pinowy x1
3. Złącze SH1.0 do 3PIN ~100mm x1
4. Podwójne złącze SH1.0 3PIN ~100mm x1
