FY6900 синусоидальный 0-30 МГц 2,4-дюймовый TFT-экран, цифровой

Funkcja:1. Interfejs wyświetlacza przyjmuje 2,4-calowy kolorowy wyświetlacz LCD TFT, co sprawia, że ​​obsługa jest bardziej intuicyjna i wygodna.

2. Instrument WYKORZYSTUJE technologię bezpośredniego cyfrowego syntezatora częstotliwości (DDS), aby zapewnić stabilne, dokładne, czyste i pozbawione zniekształceń sygnały.

3. Bogate skróty klawiaturowe i graficzny interfejs użytkownika upraszczają każdą operację, są łatwe w obsłudze.

4. Technologia montażu powierzchniowego może poprawić odporność na zakłócenia i żywotność.

5. Przyrząd WYKORZYSTUJE 14-bitowy układ konwersji D/A (błąd kwantyzacji wyjściowej 5 Vpp mniejszy niż 1 mV), częstotliwość próbkowania 250 MSa/s i rozdzielczość pionową 14 bitów.

. FY6900 sinus 0-30 MHZ 2.4in ekran TFT cyfrowy

Specyfikacja:Cechy:

1. Interfejs wyświetlacza przyjmuje 2,4-calowy kolorowy wyświetlacz LCD TFT, co sprawia, że ​​obsługa jest bardziej intuicyjna i wygodna.

2. Instrument WYKORZYSTUJE technologię bezpośredniego cyfrowego syntezatora częstotliwości (DDS), aby zapewnić stabilne, dokładne, czyste i pozbawione zniekształceń sygnały.

3. Bogate skróty klawiaturowe i graficzny interfejs użytkownika upraszczają każdą operację, są łatwe w obsłudze.

4. Technologia montażu powierzchniowego może poprawić odporność na zakłócenia i żywotność.

5. Przyrząd WYKORZYSTUJE 14-bitowy układ konwersji D/A (błąd kwantyzacji wyjściowej 5 Vpp mniejszy niż 1 mV), częstotliwość próbkowania 250 MSa/s i rozdzielczość pionową 14 bitów.

6. Różne typy modulacji: modulacja AM, FM, PM, ASK, FSK i PSK.

7. Funkcja skanowania: cztery właściwości skanowalnego sygnału, w tym częstotliwość, amplituda, przesunięcie i cykl pracy; Ma dwa rodzaje skanowania liniowego i logarytmicznego; Czas skanowania: 0,01 S-9999,99 S; Kierunki skanowania w górę, w dół i w obie strony.

8. Funkcja VCO (wyjście sterowania napięciem): może być realizowana przez zewnętrzny sygnał wejściowy: częstotliwość sterowania napięciem, amplitudę sterowania napięciem, przesunięcie sterowania napięciem, współczynnik wypełnienia sterowania napięciem i modulację PWM.

9. Funkcja miernika częstotliwości 100M: może mierzyć częstotliwość, okres, szerokość impulsu i współczynnik wypełnienia. Działające częstotliwości to 100 MHz i min. Zachowanie częstotliwości: 0,01 Hz.

10. Funkcja licznika: dostępne są 2 tryby pomiaru sprzężenia, w tym sprzężenie DC i sprzężenie AC. Ten projekt może rozwiązać niedokładny problem sprzężenia prądu przemiennego.

11. Zabezpieczenie przed zwarciem wyjścia: gdy zwarcie obciążenia, wszystkie kanały mogą pracować dłużej niż 60 sekund.

Specyfikacja:

Typ artykułu: generator sygnału

Materiał: tworzywo sztuczne

Model: FY6900

Parametr częstotliwości

Zakres częstotliwości:

Fala sinusoidalna: 0 Hz ~ 30 MHz

Fala prostokątna: 0 Hz ~ 20 MHz

Fala trójkątna: 0 Hz ~ 10 MHz

Fala piłokształtna: 0 Hz ~ 10 MHz

Zakres częstotliwości arbitralnych fal: 0 ~ 10MHz

Zakres fali cyfrowej TTL / CMOS: 0 ~ 20 MHz

Minimalna regulacja szerokości fali tętna: 20ns

Hej. Rozdzielczość częstotliwości: 1μHz (0.000001Hz)

Błąd częstotliwości: ( /-) 20 ppm

Stabilność częstotliwości: ( /-) 1 ppm / 3 godziny

Parametry przebiegu:

Typy przebiegów: fala sinusoidalna / fala trójkątna / fala prostokątna / fala piłokształtna, fala impulsowa Lorentza i przebieg arbitralny.

Pamięć nieulotna fali arbitralnej (64): Możliwość przechowywania 64 zdefiniowanych przez użytkownika przebiegów arbitralnych

Długość fali: 8192 punktów (4K punktów) x14 bitów

Częstotliwość próbkowania: 250MSa/s

Rozdzielczość pionowa: 14 bitów

Sinusoida:

System przybycia harmonicznych: ≥50dBc (

Zniekształcenie:

Kwadratowa fala

Czas podnoszenia: ≤7ns (VPP

Przeregulowanie: ≤5%

Zakres regulacji cyklu pracy: 0,1% ~ 99,9%

Fala piłokształtna

Liniowy: ≥98% (0.01Hz ~ 10KHz)

Fala pulsu

Zakres regulacji szerokości impulsu: 10nS ~ 1S

Wyjście TTL

Płaski czas narastania/opadania: ≤10ns

Płaski zakres: > 3Vpp

Fanout: > 8 TTL obciążenia

Wyjście CMOS

Niski poziom:

Wysoki poziom: 1V ~ 12V czas narastania/opadania poziomu: ≤18ns

Parametry wyjściowe:

Zakres amplitudy (od szczytu do szczytu):

Częstotliwość ≤ 5MHz: 1mVpp-24Vpp

Częstotliwość 5MHz10MHz > 20MHz: 1mVpp-5Vpp

Rozdzielczość amplitudy: 1mV

Stabilność amplitudy: ( /-) 0,5% / 5 godzin

Płaskość amplitudy: ( /-) 5% (10MHz)

Wyjście fali:

Impedancja wyjściowa: 50 Ω ( /- 10%) (typowo)

Zabezpieczenie: Wszystkie wyjścia sygnałowe mogą działać powyżej 60s w przypadku zwarcia obciążenia

Przesunięcie DC:

Zakres regulacji offsetu:

Częstotliwość ≤ 20MHz: ±10V

Częstotliwość > 20 MHz: ±2,5 V

Rozdzielczość przesunięcia: 0,01 V

Zakres regulacji fazy: 0~359,99°

Rozdzielczość fazowa: 0,01°

Pomiar zewnętrzny:

Zakres pomiaru częstotliwości: GATE-TIME = 1S 1Hz-60MHz

Zakres napięcia wejściowego: 2Vpp~20Vpp

Zakres zliczania: 0~4294967295

Licznik: ręczny

Regularny pomiar: rozdzielczość 20ns, maksymalnie mierzalne 40s

Funkcja skanowania:

Tryb skanowania: skanowanie liniowe, skanowanie logarytmiczne

Skanowane obiekty: częstotliwość, amplituda, przesunięcie i cykl pracy

Czas skanowania: 0,01 s-999,99 s/krok

Zakres ustawień częstotliwości: punkt początkowy i punkt końcowy można ustawić dowolnie

Zakres przemiatania częstotliwości: określony przez ustawienia parametrów skanowania

Parametry ogólne:

Baran

Ilość: 20

Lokalizacja: M0~M20

interfejs

Tryb interfejsu: użyj interfejsu USB do interfejsu szeregowego

Szybkość komunikacji: 115200bps

Protokół: Używając wiersza poleceń, protokół jest wspólny

zasilacz

Zakres napięcia: AC 100 ~ 240 V

Typ wyświetlacza: kolorowy wyświetlacz TFT o przekątnej 2,4 cala

Temperatura otoczenia: 0~40°C

Wilgotność:

Lista pakietów:

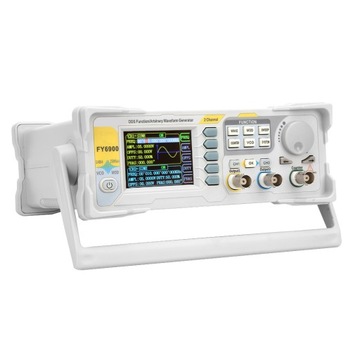

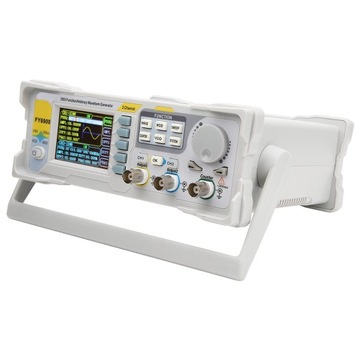

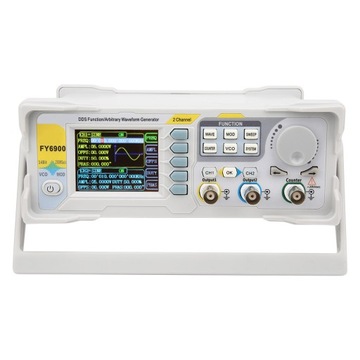

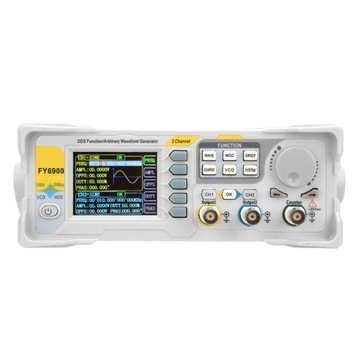

1 x generator sygnału

1 kabel USB

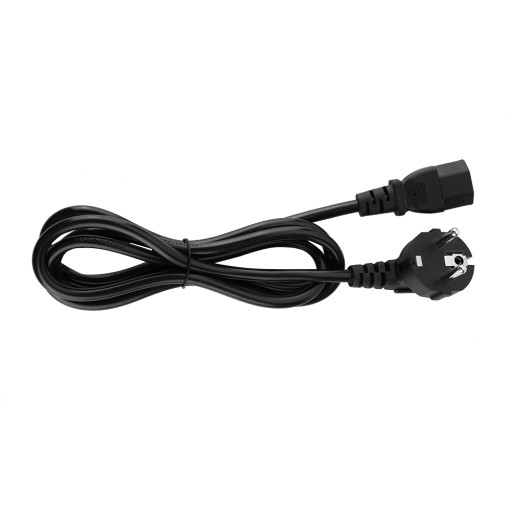

1 x kabel zasilający

1 x kabel BNC-BNC

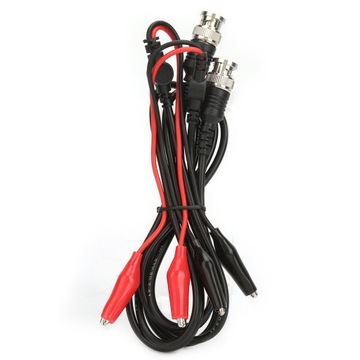

2 x kabel z klipsem BNC
