2-ходовой компаратор напряжения

Cechy:

Kontrast między napięciem na module a ustawionym napięciem wejściowym odniesienia (napięcie odniesienia można ustawić za pomocą regulowanego rezystora), gdy napięcie wejściowe jest większe niż napięcie odniesienia, przekaźnik jest zwarty (11-10 zwarty, 11-12 rozwarty), gdy napięcie wejściowe jest niższe niż napięcie odniesienia, przekaźnik nie zadziała.

lt; /pgt;

W celu porównania odpowiednio napięciowych sygnałów wejściowych A i B, gdy sygnał napięciowy jest większy niż sygnał napięciowy B, przekaźnik jest zwarty (11-10 zwarty, 11-12 rozwarty), gdy napięcie sygnał A jest mniejszy niż sygnał napięcia fazy B przekaźnika.

W module (napięcie napięcia odniesienia i zadane napięcie odniesienia można ustawić poprzez regulowaną rezystancję) , gdy napięcie wejściowe jest niższe niż napięcie odniesienia, przekaźnik jest zamknięty (11-10 zamknięty, 11-12 otwarty), gdy stosunek napięcia wejściowego jest większy niż napięcie odniesienia, urządzenie elektryczne nie może działać normalnie.

Dane techniczne:

Napięcie robocze: DC5V

Prąd roboczy: DC5V 100mA

Przeznaczenie modułu: sprzęt obwodów samochodowych, sprzęt przemysłowy, testy laboratoryjne, obwody testowe aplikacji.

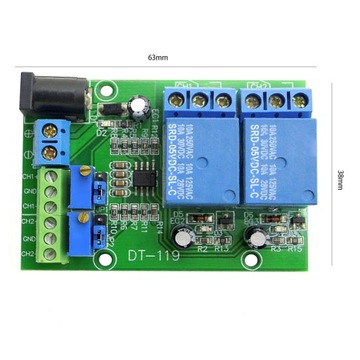

Rozmiar: 6,3*3,8*1 cm

Napięcie odniesienia:

Po precyzyjnym dzielniku rezystorowym wprowadź moduł napięcia odniesienia (1 lub 2-3 wartości napięcia wejściowego).

Zakres wartości napięcia odniesienia określony przez wartość napięcia, jeśli napięcie wejściowe wynosi 12 V, to regulowany zakres napięcia odniesienia wynosi 0-12 V.

Lista pakowania:

Komparator napięcia * 1
