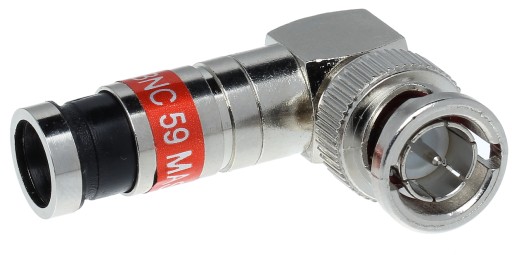

WTYK KOMPRESYJNY KĄTOWY BNC-WK/ZAC-RG59

WTYK KOMPRESYJNY KĄTOWY BNC-WK/ZAC-RG59

Złącze posiada dwa pełne pierścienie, które w wyniku procesu kompresji złącza (ściśnięcia wzdłużnego, poosiowego) uwypuklają się do wewnątrz. Profesjonalny wtyk kompresyjny BNC-WK/ZAC-RG59 spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu. Charakterystyka tego złącza została specjalnie dobrana do przewodów RG-59. Wymiary są tak dobrane, że po kompresji, złącze zaciska się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla.

• Rodzaj złącza: BNCWtyk kątowy
• Mocowanie elementów złącza: Mocowanie kompresyjne
• Impedancja: 75 Ω
• Materiał: Mosiądz (pokryty niklem)
• Przeznaczenie: Kabel koncentryczny
• Średnica dielektryka: max. 5.7 mm
• Mocowanie żyły: Wciskanie
• Średnica kabla: max. 8.5 mm
• Mocowanie ekranu: Mocowanie kompresyjne
• Wodoszczelność: Tak
• Przykładowe zastosowanie: RG59
• Waga: 0.024 kg
• Wymiary: 14.5  x 40  x 28 mm

Wybrane cechy:

• Szerokie pasmo pracy
• Bardzo małe tłumienie w całym paśmie pracy
• Znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
• Wodoszczelność połączenia złącza z kablem
• Odporność na korozję - wykonane w całości z metali kolorowych i najwyższej jakości dielektryka
• Poprawnie zaciśnięte złącze jest niemożliwe do zerwania
• Konstrukcja chroniona jest licznymi patentami
• Żyła : 0.55  ... 0.80 mm
• Do zaciśnięcia należy użyć zaciskarki ZAC/MSR-2K, HT-5082R
