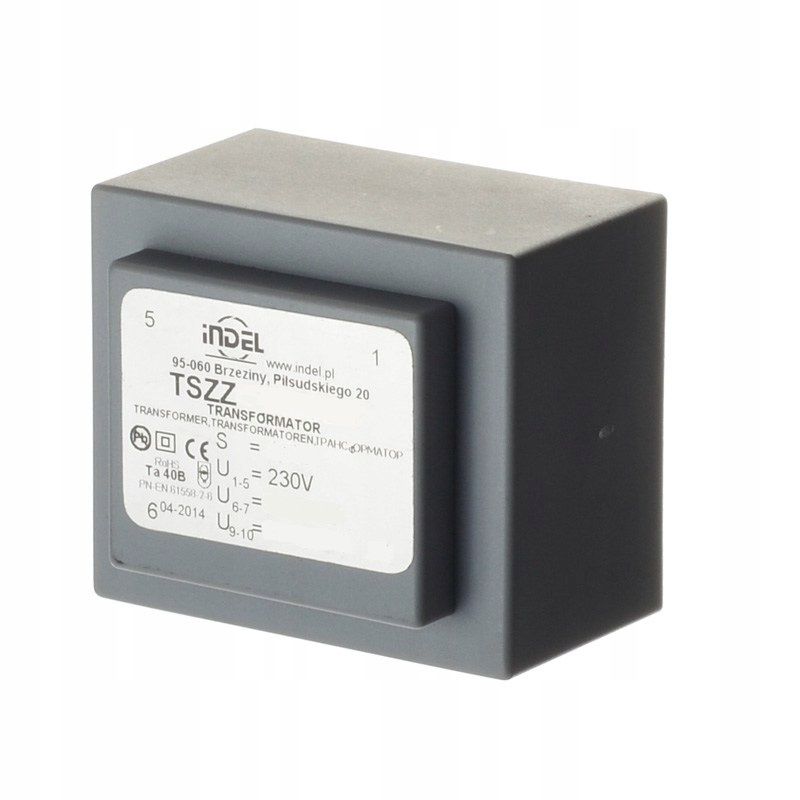

ТСЗЗ 3/006МП 2х9В-2х0,167А

TSZZ 3/006MP 2x9V-2x0,167A

TSZZ - transformatory sieciowe zalewane do druku w obudowie o zmniejszonych wymiarach

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem końcówek do montażu na płytkach drukowanych.

Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne i dlatego z powodzeniem mogą być stosowane na zewnątrz urządzeń i budynków. Produkowane w zakresie mocy: 0,6 - 100VA

Budowa:

- rdzeń kształtkowy EI

- korpusy cewek z przegrodami wykonane z niepalnego tworzywa wzmocnionego włóknem szklanym

- drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H

- zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe

- sposób wyprowadzeń do druku (TSZZ), listwami zaciskowymi (TSZZM), gniazda 24V lub 230V (TSZZP), przewodami lub innymi według uzgodnień

- estetyczna plastikowa obudowa z niepalnego tworzywa wzmocnionego włóknem szklanym

- zalewa z żywicy hemoutwardzalnej niepalnej UL 94 V0

- elementy mocujące - uchwyty lub rączki w wersji przenośnej

Parametry elektryczne - standardowe lub wg wymagań klienta - na zamówienie

- zakres napięć PRI 24 ÷ 500 V 50 / 60 Hz

- zakres napięć SEC 1 ÷ 1000 V

- klasa cieplna Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)

- test izolacji 4 kV / 60 s

- stopień ochrony IP00 do IP 66, klasa izolacji II
