ZAMEK RFID ZE ZINTEGROWANĄ ANTENĄ, WY. RS232 TTL

ZAMEK BEZSTYKOWY RFID ZE ZINTEGROWANĄ ANTENĄ, WYJŚCIE RS232 (TTL)

Kod produktu: MP01611-ZK

Producent: MERA-PROJEKT (www.meraprojekt.com.pl)

Moduł MP01611-ZK stanowi gotowy do zastosowania bezstykowy zamek pracujący w technologii RFID dla transponderów UNIQUE 125kHz, zastępujący z powodzeniem tradycyjne rozwiązania kontroli dostępu.

Podstawowe parametry:

• Zasilanie: 5V DC
• Maksymalny pobór prądu: 135mA (wyłączony przekaźnik), 170mA (włączony przekaźnik)
• Zasięg ok. 12 cm (karta ISO, Clamshell), 7 cm (breloki)
• Odczyt transponderówi Unique (125kHz),
• Identyfikacja na podstawie 40-bitowego numeru seryjnego,
• Zintegrowana antena na płytce PCB,
• Wyjście w standardzie RS232 (TTL),
• Parametry transmisji: 9600b/s, 8 bitów, 1 bit stopu, brak kontroli parzystości, brak sprzętowej kontroli transmisji,
• Wymiary (mm): 66 x 66
• Wyjście przekaźnikowe o obciążalności 125V DC / 110V AC, 2A
• Możliwość zaprogramowania do 50 kluczy
• Praca w 2 trybach: czasowym lub bistabilnym
• Sygnalizacja pracy zamka przy pomocy diody LED oraz sygnalizatora dźwiękowego
• W podstawowych zastosowaniach zamek pracuje samodzielne i nie jest konieczne wykorzystywanie wyjścia RS232
• Możliwość odczytania i zapisywania kluczy z pliku poprzez interfejs USB-RS232 (model MP00101)
• Dostępny program narzędziowy do odczytu i zapisu kluczy

Uwaga: Na specjalne zamówienie istnieje możliwość wykonania zamków o innych parametrach transmisji szeregowej.

Zamek zbudowano w oparciu o nowoczesny i bardzo popularny układ EM4095 firmy EM MICROELECTRONIC - MARIN S.A. Przystosowany jest do odczytu transponderów Unique pracujących na częstotliwości 125kHz. W urządzeniu zastosowano zintegrowaną antenę na płytce drukowanej umożliwiającej odczyt transponderów z odległości 12 cm w przypadku kart ISO oraz Clamshell. Zamek jest programowalny i współpracować może maksymalnie z 50 kluczami w standardzie Unique (klucze należy dokupić osobno i są one dostępne w naszej ofercie).

Zamek pracuje w dwóch trybach (wybór dokonywany jest poprzez odpowiednie ustawienie zworki J1):

• bistabilnym - kolejne przyłożenia klucza na przemian włączają i wyłączają przekaźnik,
• czasowym - przyłożenie klucza włącza przekaźnik na ok. 5s po czym automatycznie powraca do stanu początkowego (typowe działanie w przypadku sterowania zamkiem w drzwiach wejściowych).

Ze względu na swoją uniwersalność, niski pobór prądu oraz łatwość programowania i obsługi, urządzenie może znaleźć zastosowanie np. w sejfach, samochodach, komputerach oraz w drzwiach wejściowych sterując bezpośrednio elektroryglem lub systemem alarmowym.

Dodatkową zaletą zamka jest wyposażenie go w wyjście szeregowe RS232 (standard TTL) umożliwiające przesyłanie kodów zbliżanych do zamka kluczy (bez względu czy zostały one wcześniej zaprogramowane czy też nie). Wyprowadzenie stanowi złącze 10-pinowe typu IDC. Na wyjściu przekazywany jest wprost kod odczytanego transpondera (zapis poszczególnych bajtów w formie 2 cyfr kodu ASCII).

Praca zamka sygnalizowana jest poprzez diodę LED oraz sygnalizator dźwiękowy.

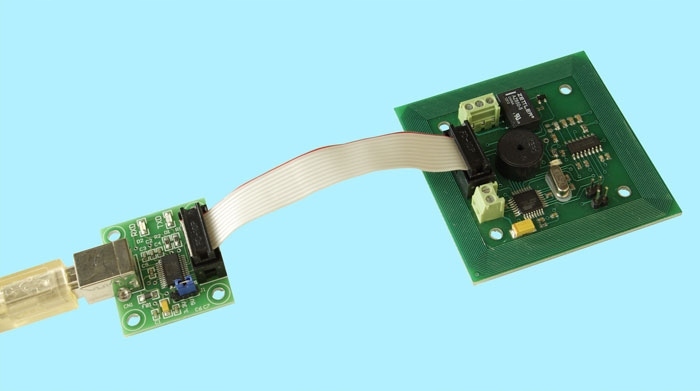

Po zakupieniu opcjonalnego modułu interfejsu MP00101 możliwy jest odczyt i zapis kluczy z pliku. Sposób podłaczenia modułu interfejsu do zamka przedstawia poniższe zdjęcie.

Uwaga 1: Przy podłączeniu modułu interfejsu zasilanie zamka powinno być odłaczone - zasilanie pobierane jest z interfejsu poprzez taśmę IDC10.

Uwaga 2: Odczyt i zapis kluczy powinien być realizowany w normalnym trybie pracy zamka (nie w trybie programowania kluczy) - zworka programująca powinna być rozłączona.

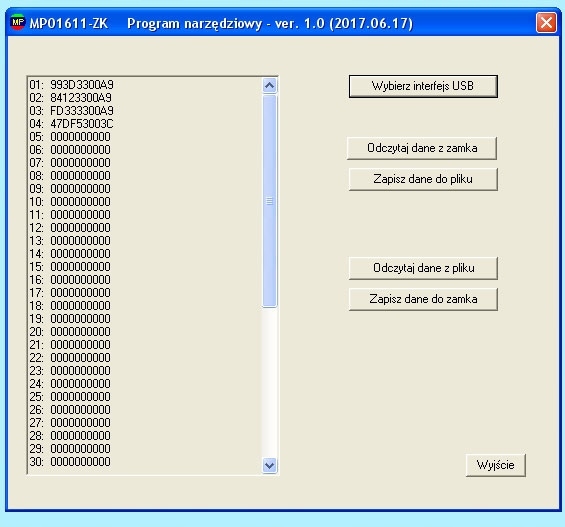

Do odczytywania i zapisywania kluczy dostępny jest prosty program narzędziowy. Widok programu przedstawia rysunek poniżej.

Dokumentacja zamka MP01611-ZK:http://meraprojekt.com.pl/files/MP01611-ZK.pdf

MP01611-ZK Program Narzędziowy: http://meraprojekt.com.pl/files/MP01611-ZK_Program_Narzedziowy.zip
