Generator funkcyjny VOLTCRAFT FG-30802T

Producent: VOLTCRAFT / Numer produktu: 2139575 / Waga produktu: 3.66kg / EAN: 4053199971787

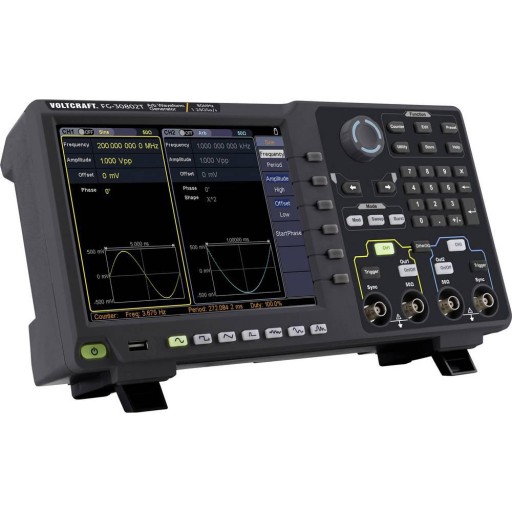

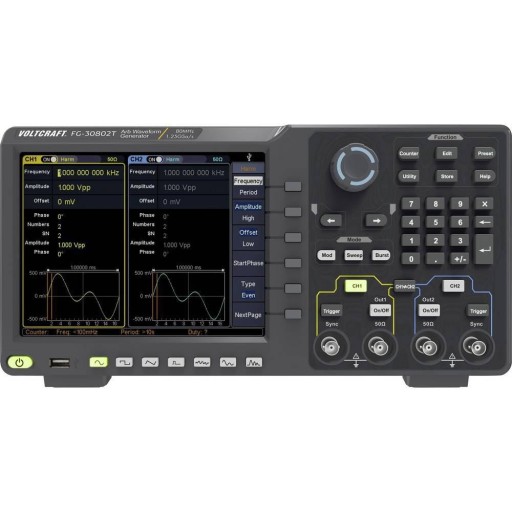

FG-30802T Dwukanałowy generator arbitralny o częstotliwości 80 MHz z obsługą ekranu dotykowego

Dwukanałowy generator funkcji arbitralnych FG-30000T z ekranem dotykowym. Dzięki cyfrowemu generowaniu sygnału (technologia DDS) ten generator funkcyjny generuje stabilne, dokładne i czyste sygnały wyjściowe o szerokości pasma 80 MHz, próbkowaniu w czasie rzeczywistym 1,25 GS / s (maks.) I rozdzielczości częstotliwości 1 μHz. Generator obsługuje 6 podstawowych grup sygnałów (sinus, kwadrat, rampa, szum i harmoniczne), a także 152 zintegrowane sygnały arbitralne (1 μHz - 50 MHz) o rozdzielczości pionowej 14 bitów. Ponadto oferuje liczne opcje modulacji, w tym AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep i Burst. Wszystkie parametry i ustawienia sygnału są wyświetlane na 8-calowym (20,32 cm) dużym ekranie dotykowym TFT-LCD o rozdzielczości 800 x 600 na przyjaznej dla użytkownika powierzchni graficznej.

Cechy szczególne

• Rozdzielczość pionowa 14-bitowa
• Częstotliwość próbkowania 1,25 GS / s, rozdzielczość częstotliwości 1 μHz
• Dowolne długości sygnału do 1 m

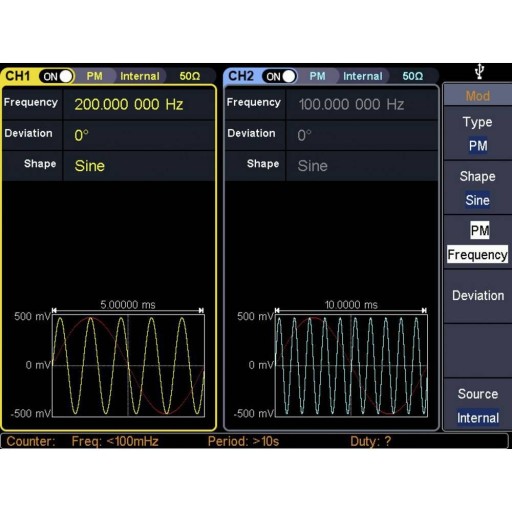

• Ekran dotykowy LCD 20,32 cm (8 cali) 800 x 600
• Zaawansowana technologia DDS, częstotliwość szczytowa 250 MHz
• Wyjście sygnału: 6 podstawowych form sygnału: sinus, kwadrat, impuls, rampa, szum i harmoniczne, 152 wbudowane dowolne grupy sygnałów

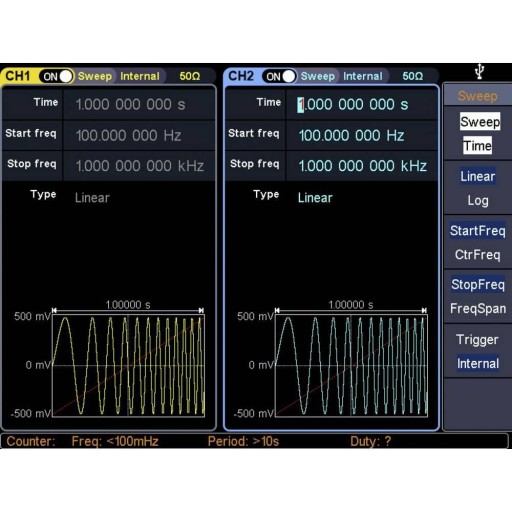

• Liczne opcje modulacji: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep i burst
• Zintegrowany precyzyjny licznik częstotliwości od 100 do 200 MHz
• Obsługuje SCPI

Charakterystyka

• 6 podstawowych przebiegów: sinusoidalny, kwadratowy, pulsowy, rampowy, szumowy i harmoniczny, 152 wbudowane arbitralne grupy falowe
• Liczne opcje modulacji: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
• Zakres częstotliwości: 100-200 MHz
• Rozdzielczość licznika częstotliwości: 7 cyfr
• Długość sygnału: 2 pkt do 1 Mpts
• Interfejs komunikacyjny: host USB, urządzenie USB, LAN
• Wejście: licznik, zewnętrzna modulacja, zewnętrzny wyzwalacz, zewnętrzny zegar odniesienia

Dane techniczne

• Ilość kanałów: 2- kanałowy
• Interfejsy (generatory funkcji): USB (host), USB (urządzenie), LAN
• Kalibracja: fabryczna (bez certyfikatu)
• Kategoria pomiarowa: CAT II
• Maksymalna częstotliwość: 80 MHz
• Minimalna częstotliwość: 1 µHz
• Opakowanie bez plastiku: tak
• Rodzaj sygnału wyjściowego: Arbitralny, Szum, Impulsowy, Prostokątny, Sinus, Trójkąt
• Rodzaj wyświetlacza: LCD
• Szerokość produktu: 340 mm
• Waga: 2.5 kg
• Wysokość produktu: 177 mm
• Właściwości generatora funkcji: modulacja
• Zakres częstotliwości (ARB): 1 μHz - 50 MHz
• Zakres częstotliwości (kwadrat): 1 μHz - 30 MHz
• Zakres częstotliwości (sinus): 1 μHz - 80 MHz
• Zakres częstotliwości (trójkąt): 1 μHz - 5 MHz
• Zasilanie: sieciowe, 230 V/AC

Zakres dostawy

• Generator funkcji
• Kabel zasilający
• 2x kable Q9 BNC
• Płyta CD (oprogramowanie, instrukcja obsługi (EN)
• Karta charakterystyki
