PV ФОТОЭЛЕКТРИЧЕСКОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО 1000 В постоянного/переменного тока, 2 ЭНЕРГЕТИЧЕСКИЕ СТРУИ

Zestaw - rozdzielnica fotowoltaiczna natynkowa, dwa stringi, 1000V DC 32A IP65

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana, gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6,00 mm2 oraz LGY według norm.
• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.
• Obudowa rozdzielnicy na 18 modułów, natynkowa, o szczelności IP65, z drzwiami transparentnymi.

W skład zestawu wchodzą:

• 1x Szczelną obudowę natynkowa, 18 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,
• 2x ogranicznik przepięć EPL, klasy C (T2), 3P 1000V DC, 32A,
• 2x rozłącznik bezpiecznikowy VCX 1000 V IP20 32 A
• 1x ochronnik przepięć OPX 4P, klasy C,
• 1x wyłącznik nadprądowy WN6 3P, "C" 16A
• 4x złącze MC4,
• 2x gumowa zaślepka

Jakość wykonania

Nasze rozdzielnice są wykonane z najwyższą starannością co można zauważyć chociażby po konektorach. Dokładne zarobienie przewodu jest bardzo istotne dla prawidłowego przepływu prądu!

Źle zarobione przewody są bardzo często powodem pożarów!

Wybierając nasz produkt masz pewność, że kupujesz produkt wysokiej jakości.

Obudowy rozdzielnic BENERGY wykonane są z wysokiej jakości materiałów. Dzięki uszczelce łączeniowej w środku obudowy i uszczelce drzwi masz pewność, że cenna aparatura wewnątrz nie ulegnie uszkodzeniu!

• Wysoki stopień ochrony IP65
• Odporność uderzeniowa: IK08
• Odporność na promieniowanie UV: tak

Charakterystyka obudowy ABS:

• Stopień ochrony: IP65,
• Ilość modułów: 18,
• Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,
• Montaż: natynkowy,
• Drzwi: uchylne w lewo, transparentne,
• Osłabienia dla łatwego wprowadzenia przewodów,
• Obudowa w kolorze białym.
• Wymiary: 435 x 260 x 138 mm

Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: T2
• Wymagane zabezpieczenie - 32A,
• Napięcie znamionowe Un - 1000V DC,
• Napięcie stałej pracy Uc - 1060V DC,
• Prąd próbny In: 20kA
• Prąd MAX Imax: 40kA
• Up: <3.2 kV,
• Temperatura otoczenia pracy: -30/+50°C,
• Przyłącza max: 35 mm2,
• Wymiary: 54x94x62 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

Charakterystyka rozłączników bezpiecznikowych 2P 10x38 1000V DC

Dane techniczne:

• Ilość pól: 2,
• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
• Prąd maksymalny: 32A,
• Maksymalne napięcie robocze: 1000V,
• Rodzaj napięcia: DC,
• Częstotliwość: 50/60 Hz,
• Temperatura pracy: -25 to 50 °C,
• Wymiary: 36x78x60 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

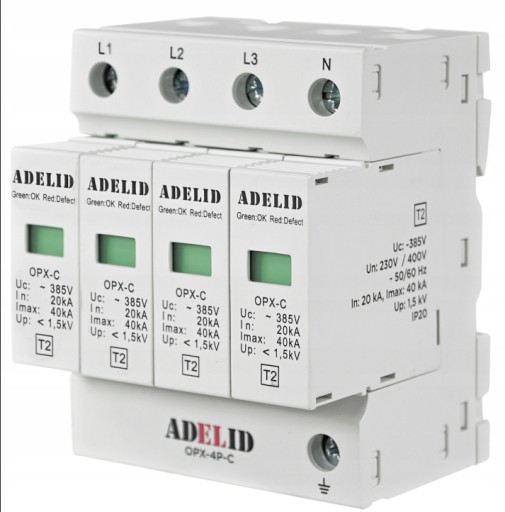

Charakterystyka ochronnika przeciwprzepięciowego 4-polowego, 3-fazowy, klasa C, 20-40 kA.

INDEX: OPX-4P-C

Ograniczniki typu „2” (dawnej klasy C) zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn, w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi.

Dane techniczne:

• Klasa ochrony: C (II),
• Ilość pól: 4,
• Prąd próbny In: 20kA,
• Prąd MAX Imax: 40kA,
• Iimp: 6kA,
• Uc: 385V,
• Up: <1,5kV,
• Temperatura pracy: -40°C - +80°C,
• Czas reakcji: <25 ns,
• Wilgotność pracy: 30% - 90%,
• Dobezpieczenie: 125A,
• Obciążalność styków sygnałowych: 36V AC , 1A.
• Certyfikat CE, EN-61643-11

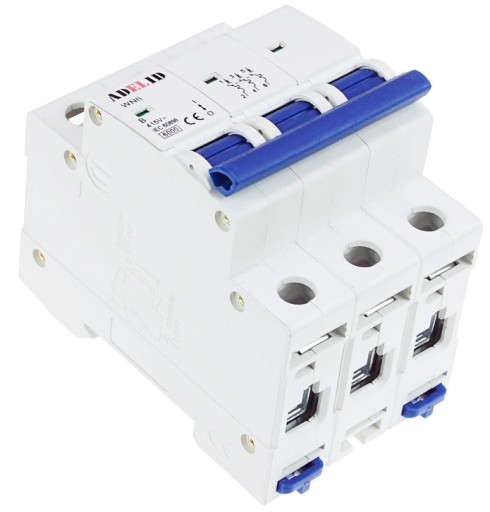

Charakterystyka wyłącznika nadprądowego, 3-polowego "C" 16A.

Indeks: WN6 3P C16A

Funkcje:

• Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,
• Ochrona obwodów przeciw zwarciom,
• Odłączanie.

Dane techniczne:

• Napięcie znamionowe: 230/400V AC ,
• Częstotliwość znamionowa: 50/60 Hz ,
• Charakterystyka wyzwalania: C,
• Prąd znamionowy (A): 16,
• Ilość modułów: 3,
• Znamionowa zwarciowa zdolność łączeniowa: 6kA.
