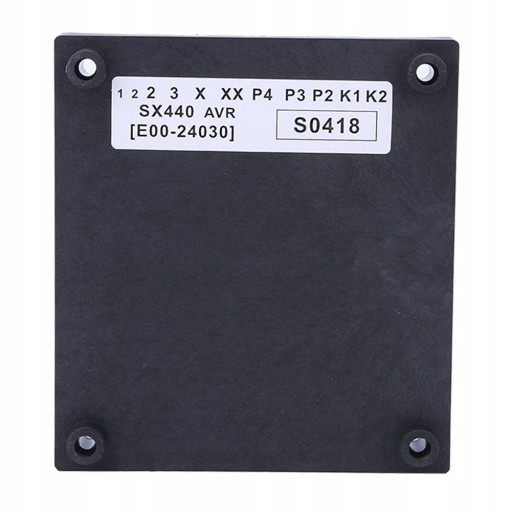

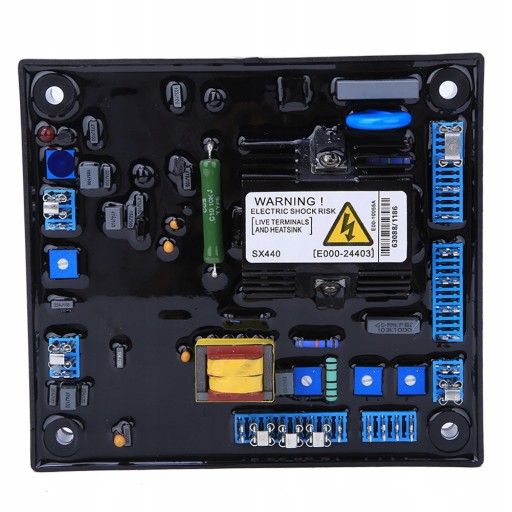

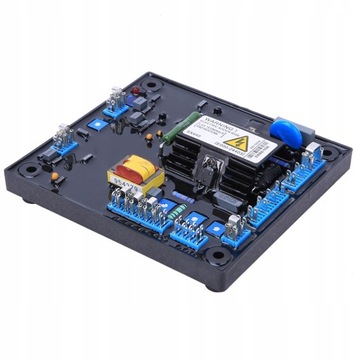

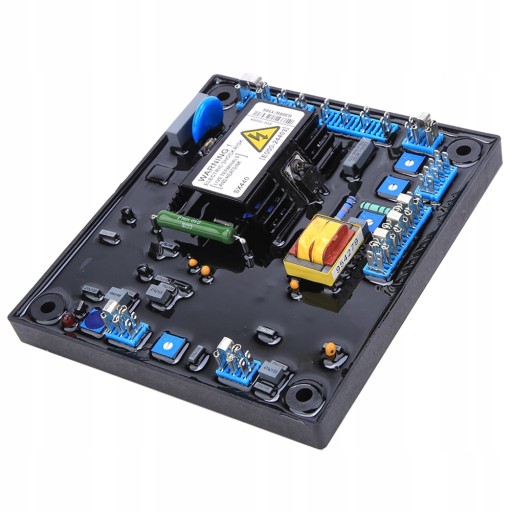

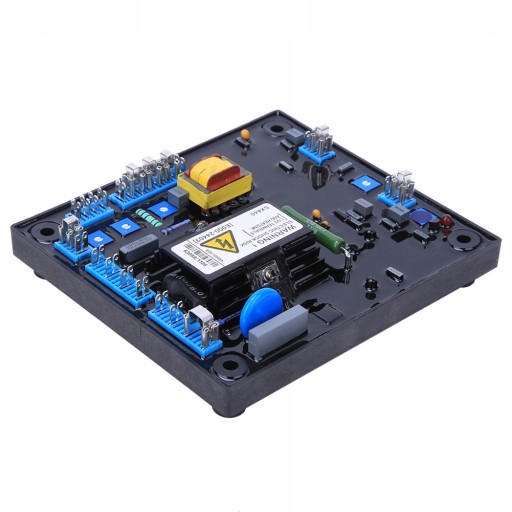

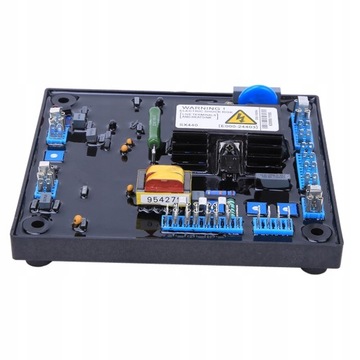

SX440 AVR 14см*5см min67b

Cechy:

SX440 jest półfalowym, tyrystorowym automatycznym regulatorem napięcia sterowanym fazą i stanowi część układu wzbudzenia generatora bezszczotkowego.

Oprócz regulacji napięcia generatora, obwód AVR obejmuje ochronę przed spadkiem prędkości i utratą wykrywania, aby zapewnić bezpieczne i niezawodne sterowanie generatorem.

Płytka drukowana wykorzystuje technologię montażu powierzchniowego (SMT), zapewniającą wysoką integrację przy niewielkiej powierzchni AVR.

Dodatni wzrost napięcia z poziomów szczątkowych jest zapewniony dzięki zastosowaniu sprawnych półprzewodników w obwodach mocy regulatora AVR.

Obwody sterujące i wykrywające napięcie mają oddzielne zaciski, dzięki czemu moc wzbudzenia może pochodzić bezpośrednio z uzwojenia stojana w przypadku niezbędnych zastosowań lub z uzwojenia pomocniczego, jeśli istotne jest zachowanie trwałego zwarcia.

Specyfikacja:

Model: SX440

Wykrywanie i napięcie wejściowe zasilania: 190–264 V AC, jednofazowe, dwuliniowe

Wyjście pola magnetycznego: maksymalnie 100 V DC przy napięciu wejściowym 207 V AC

Prąd ciągły: 8A

Prąd nieciągły: 10 A w ciągu 10 sekund

Dokładność regulacji napięcia: ± 1% RMS (wahania prędkości obrotowej silnika mieszczą się w granicach 4%)

Wymagania systemowe: generator bezszczotkowy o mocy 500 kW

Waga opakowania: 574g (w przybliżeniu)

Lista pakietów:

1 * Automatyczny regulator napięcia

. SX440 AVR 14cm*5cm min67b
