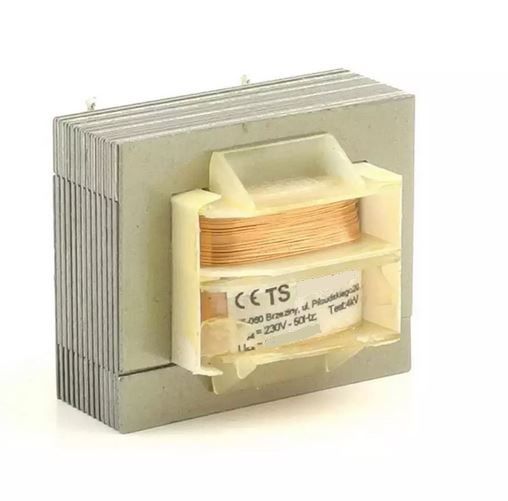

ТС 20/20 8,7В-2,3А

TS 20/20 8,7V-2,3A

TS - transformatory sieciowe małej mocy

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI, LL oraz zwijanych ciętych CP. Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektronicznych.

Produkowane w zakresie mocy: 1 - 250VA

Budowa:

- rdzeń kształtkowy EI, LL lub zwijany cięty CP

- korpus dwukomorowy z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym

- drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H

- materiał izolacyjny estrofol lub preszpan

- impregnat lakier elektroizolacyjny

- zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe

- sposób wyprowadzeń końcówkami do druku, oczkowymi, przewodami, lub innymi według uzgodnień

- elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.

- istnieje możliwość zastosowania ekranowania uzwojeń lub całego transformatora
