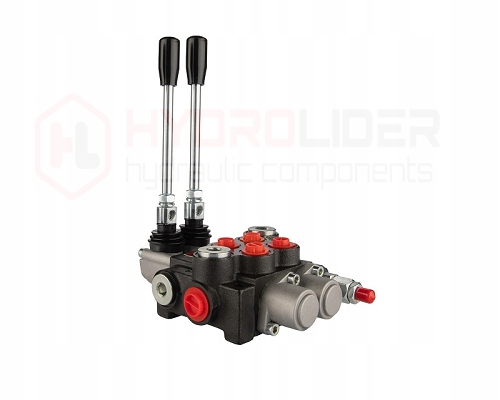

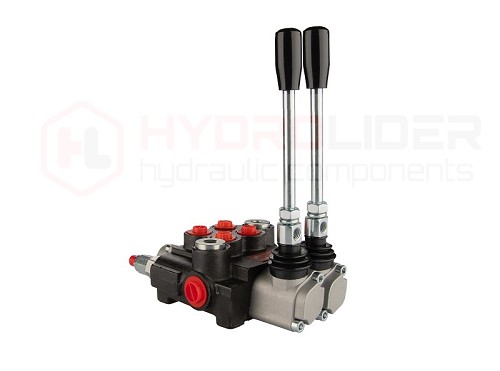

ГИДРАВЛИЧЕСКИЙ 2-Х СЕКЦИОННЫЙ КОЛЛЕКТОР 10Л ПОДКЛЮЧЕНИЕ 16/14 ОРИГИНАЛ ГИДРОЛИДЕР

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY

Z KOMPLETEM PRZYŁĄCZY Z WYJŚCIEM M16x1.5 i M14x1.5

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.10.01.020.1614

Zastosowanie:

Każda sekcja przystosowana do sterowania cylindrem jednostronnym lub dwustronnym. Posiada wyjście ciśnieniowe N potrzebne dopołączeń szeregowych lub do zamontowania rozdzielacza jako kolejny w istniejącym już układzie.

Rozdzielacz przeznaczony do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dane techniczne:

• Minimalny przepływ: 1 l/min
• Maksymalny przepływ: 10 l/min.
• Sterowanie: cylindrami jednostronnymi lub dwustronnymi
• Ilość sekcji: 2

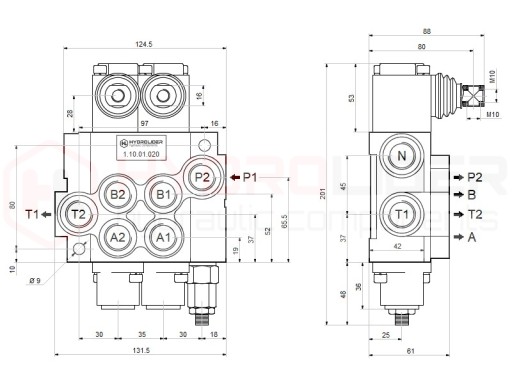

• Gwint w korpusie na zasilaniu [P]: G 1/2"
• Gwint w korpusie na powrocie [T]: G 1/2"
• Gwint w korpusie na sekcji [A / B]: G 3/8"
• Gwint w korpusie na wyjściu ciśnieniowym [N]: G 1/2"

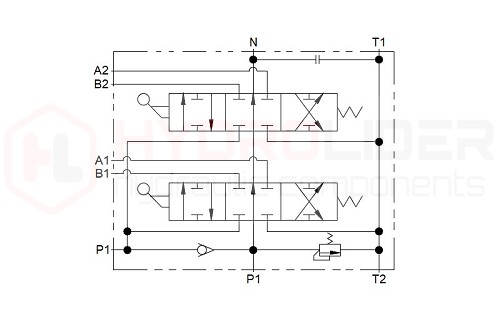

Sterowanie i zasada działania:

Każda dźwignia trzypozycyjna (1 - 0 - 2), na sprężynie, która automatycznie wraca z pozycji roboczej do neutralnej pozycji startowej

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się

Warunki pracy:

• Przystosowany do pracy wewnątrz i na zewnątrz
• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32, HL 46

• Maksymalne ciśnienie na zasilaniu: 315 bar
• Maksymalne ciśnienie na powrocie: 50 bar
• Maksymalne ciśnienie na sekcjach: 300 bar

Fabryczne ustawienie zaworu przelewowego:

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

• 165 bar przy 5 l/min
• 170 bar przy 10 l/min

Regulacja zaworu przelewowego:

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz na naszych innych aukcjach allegro o nazwie zestawy pomiarowe. Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przed uruchomieniem. Możliwość samodzielnej regulacji, pełny obrót zmiana o 30 bar.

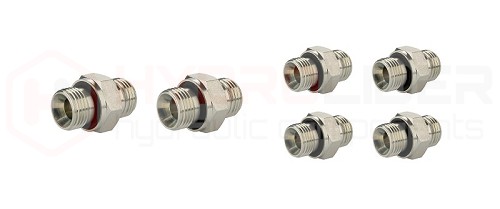

Zestaw przyłączy i połączenie z wężami:

Wszystkie przyłącza oferowane w zestawie posiadają uszczelnienie typu NBR, które zapewnia szczelne połączenie z rozdzielaczem. Od strony przewodu hydraulicznego przyłącza posiadają gniazdo 24° przystosowane do węży zakutych w końcówki DKOL, DKOL-90, DKOL-45 z typowym stożkiem zaciskowym 24°. Połączenie z wężami nie wymaga dodatkowego uszczelnienia.

• Gwint wyjściowy na zasilaniu [P]: M16x1.5
• Gwint wyjściowy na powrocie [T]: M16x1.5
• Gwint wyjściowy na sekcji [A / B]: M14x1.5
