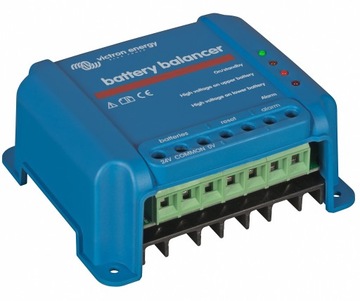

Аккумуляторный эквалайзер Victron Balancer 24 В

Wyrównywacz akumulatorów wyrównuje stan naładowania dwóch połączonych szeregowo akumulatorów 12 V lub kilku równoległych układów akumulatorów połączonych szeregowo.

Kiedy napięcie ładowania akumulatora 24 V wzrasta do ponad 27 V, włącza się wyrównywacz akumulatorów i porównuje napięcie w dwóch szeregach podłączonych akumulatorów. Wyrównywacz akumulatorów pobiera prąd o natężeniu do 1 A z akumulatora (lub akumulatorów połączonych równolegle) o najwyższym napięciu. Wynikająca z tego różnica prądu ładowania zapewni dostosowanie wszystkich akumulatorów do tego samego stanu naładowania.

W razie potrzeby można połączyć kilka wyrównywaczy równolegle.

Zestaw akumulatorów 48 V można wyrównać za pomocą trzech wyrównywaczy akumulatorów.

• Zakres napięć na wejściu Do 18 V na akumulator, ogółem 36 V
• Poziom włączający urządzenie 27,3 V /- 1%
• Poziom wyłączający urządzenie 26,6 V /- 1%
• Pobór prądu w stanie wyłączenia 0,7 mA
• Odchylenie punktu środkowego uruchamiające wyrównywanie 50 mV
• Maksymalne natężenie prądu wyrównywania 0,7 A (przy odchyleniu > 100 mV)
• Poziom uruchamiający alarm 200 mV
• Poziom resetujący alarm 140 mV
• Przekaźnik alarmu 60 V / 1 A (normalnie otwarty)
• Reset przekaźnika alarmu Dwa zaciski do przyłączenia przycisku
• Ochrona przed nadmierną temperaturą Tak
• Temperatura robocza Od -30 do 50°C
• Wilgotność (bez skraplania) 95%

OBUDOWA

• Kolor Niebieski (RAL 5012)
• Zaciski podłączeniowe Zaciski śrubowe 6 mm² / AWG10
• Klasa ochrony IP22
• Masa 0,4 kg
• Wymiary (wys. x szer. x gł.) 100 x 113 x 47 mm

NORMY

• Bezpieczeństwo EN 60950, CSA/UL 62368-1
• Emisja EN 61000-6-3, EN 55014-1
• Odporność EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Dyrektywa motoryzacyjna EN 50498

Problem: okres użytkowania drogiego banku akumulatorów może ulec znacznemu skróceniu wskutek stanu braku równowagi naładowania

Nieco większy wewnętrzny prąd upływowy jednego akumulatora w banku 24 V lub 48 V złożonym z kilku akumulatorów połączonych szeregowo/równolegle spowoduje niedoładowanie tego akumulatora i innych akumulatorów połączonych równolegle oraz przeładowanie akumulatorów połączonych szeregowo. Ponadto przy szeregowym łączeniu nowych ogniw lub akumulatorów powinny one mieć taki sam początkowy stan naładowania. Z niewielkimi różnicami można sobie poradzić podczas ładowania absorpcyjnego lub wyrównującego, ale duże różnice spowodują uszkodzenia wskutek nadmiernego wydzielania gazu (spowodowanego przeładowaniem) z akumulatorów o wyższym początkowym stopniu naładowania oraz wskutek zasiarczenia (spowodowanego niedostatecznym ładowaniem) akumulatorów o niższym początkowym stopniu naładowania.

Rozwiązanie: wyrównanie akumulatorów

• Wyrównywacz akumulatorów wyrównuje stan naładowania dwóch połączonych szeregowo akumulatorów 12 V lub kilku równolegle połączonyc szeregowych ciągów akumulatorów.
• Kiedy napięcie ładowania akumulatora 24 V wzrasta do ponad 27,3 V, wyrównywacz akumulatorów uruchamia się, porównując napięcie w dwóch
• szeregach podłączonych akumulatorów. Wyrównywacz akumulatorów pobiera prąd o natężeniu do 0,7 A z akumulatora (lub akumulatorów połączonych
• równolegle) o najwyższym napięciu. Wynikająca z tego różnica prądu ładowania zapewnia dostosowanie stanu naładowania wszystkich akumulatorów do
• tego samego poziomu.
• W razie potrzeby można równolegle połączyć kilka wyrównywaczy.
• Zestaw akumulatorów 48 V można wyrównać za pomocą trzech wyrównywaczy akumulatorów.

Diody LED

• Zielona: włączenie (napięcie akumulatora > 27,3 V)
• Pomarańczowa: aktywny szereg akumulatorów od strony kabla ujemnego (odchylenie > 0,1 V)
• Pomarańczowa: aktywny szereg akumulatorów od strony kabla dodatniego (odchylenie > 0,1 V)
• Czerwona: alarm (odchylenie > 0,2 V). Ta dioda świeci się aż do zmniejszenia odchylenia do < 0,14 V lub do zmniejszenia napięcia w systemie do < 26,6 V.

Przekaźnik alarmu

Otwarty w stanie normalnym. Zamyka się, gdy zaświeca się czerwona dioda LED; otwiera się, gdy czerwona dioda gaśnie.

Resetowanie alarmu

Do dwóch dostępnych zacisków można przyłączyć przycisk. Sprzężenie dwóch zacisków spowoduje zresetowanie przekaźnika.

Stan resetu pozostaje aktywny aż do zakończenia alarmu. Następnie przekaźnik zamknie się ponownie, gdy wystąpi nowy alarm.

Jeszcze więcej informacji i lepsza kontrola dzięki funkcji monitorowania punktu środkowego przez monitor akumulatorów BMV-702

Monitor BMV-702 mierzy punkt środkowy ciągu ogniw lub akumulatorów oraz pokazuje odchylenie od idealnego punktu środkowego wyrażone

w woltach lub procentach. Można ustawić różne wartości procentowe odchylenia w celu wywołania alarmu wizualnego/dźwiękowego oraz w celu

zamknięcia bezpotencjałowego styku przekaźnika jako alarmu zdalnego.

Dalsze informacje o wyrównywaniu akumulatorów zamieszczono w instrukcji obsługi monitora BMV-702.

Więcej informacji o akumulatorach i ich ładowaniu

„Energy Unlimited” (dostępnej za darmo w firmie Victron Energy i udostępnionej do pobrania na witrynie victronenergy).
