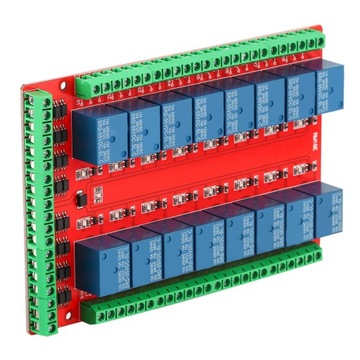

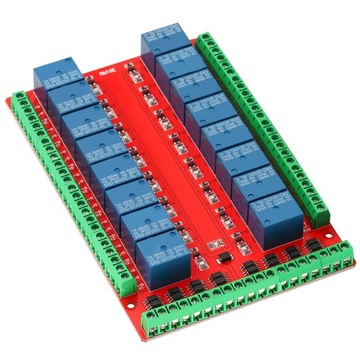

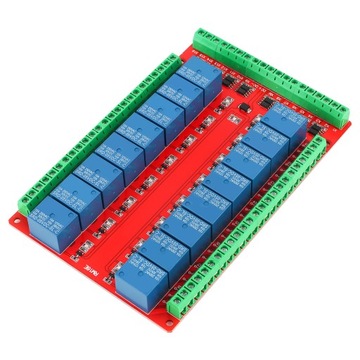

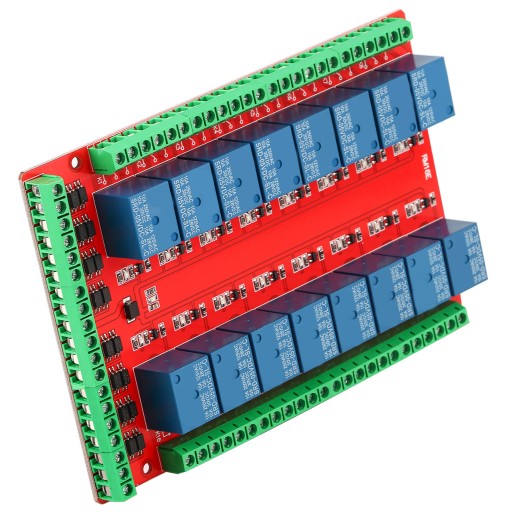

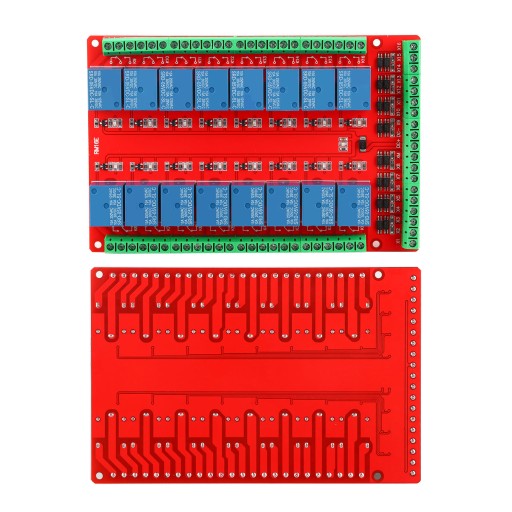

Izolowany typ 16-kanałowy moduł przekaźnika Płyta

Funkcja:1. Z funkcją odwrotnego podłączenia zasilania, aby zapobiec uszkodzeniu modułu.

2. Moduł wykorzystuje oryginalny wysokiej jakości przekaźnik, obciążenie znamionowe normalnie otwartego interfejsu: AC 250V/10A, DC 30V/10A.

3. Używanie małego dwukierunkowego izolowanego transoptora, o silnej zdolności przeciwzakłóceniowej i stabilnej wydajności; prąd wyzwalania wynosi tylko 5mA.

4. Użytkownicy mogą wybrać poziom kontroli przekaźnika, który może być wciąganiem wysokiego lub niskiego poziomu.

5. Moduł posiada wbudowany rezystor o skończonym natężeniu prądu. Kontrolę bieguna dodatniego i ujemnego zasilacza można wykorzystać bezpośrednio lub użyć portu we/wy pojedynczego układu scalonego do sterowania.

. Izolowany typ 16-kanałowy moduł przekaźnika Płyta

Specyfikacja:16-kanałowy moduł przekaźnika typu izolacji może wybrać wyzwalanie sygnału wysokiego lub niskiego poziomu i potrzebuje tylko prądu 5 mA do napędzania przekaźnika z możliwością sterowania 10 A do wciągnięcia.

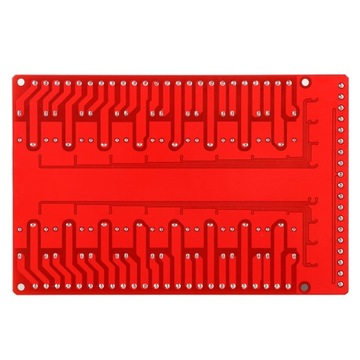

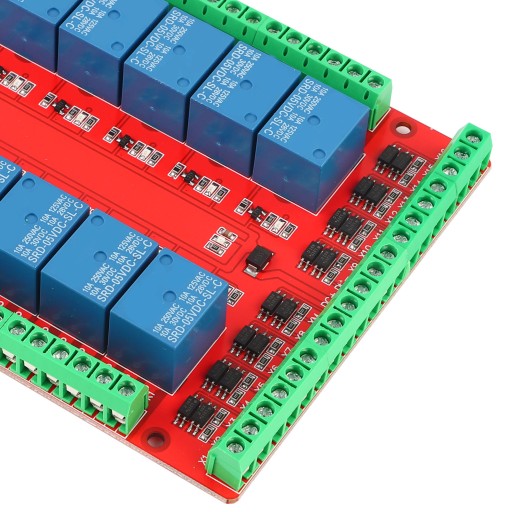

Moduł przyjmuje oryginalny wysokiej jakości przekaźnik mocy, wysokiej jakości transoptor o niewielkich rozmiarach, triodę o dużej mocy i dużej wytrzymałości dielektrycznej, czerwony i niebieski wskaźnik sygnału, dwustronną płytkę drukowaną klasy wojskowej oraz rozsądny układ i stabilną wydajność, może być szeroko stosowany w różnych kontrolach mocy pf.

Cechy:

1. Z funkcją odwrotnego podłączenia zasilania, aby zapobiec uszkodzeniu modułu.

2. Moduł wykorzystuje oryginalny wysokiej jakości przekaźnik, obciążenie znamionowe normalnie otwartego interfejsu: AC 250 V/10 A, DC 30 V/10 A.

3. Korzystanie z dwukierunkowego izolowanego transoptora o małych rozmiarach, o silnej zdolności przeciwzakłóceniowej i stabilnej wydajności; prąd wyzwalania wynosi tylko 5mA.

4. Użytkownicy mogą wybrać poziom sterowania przekaźnika, który może być wciąganiem wysokiego lub niskiego poziomu.

5. Moduł ma wbudowany rezystor o skończonym natężeniu prądu. Kontrolę bieguna dodatniego i ujemnego zasilacza można wykorzystać bezpośrednio lub użyć portu we/wy pojedynczego układu scalonego do sterowania.

6. Wskaźnik zasilania (czerwony), wskaźnik stanu przekaźnika (niebieski)

7. Przyjazny dla użytkownika interfejs, wszystkie interfejsy można podłączyć bezpośrednio za pomocą zacisków przewodów, co jest bardzo wygodne.

8. Zaprojektowany z 4 stałymi otworami na śruby 3mm dla łatwego montażu. Specyfikacja:

Napięcie zasilania: DC 5 V/12 V/24 V (opcjonalnie)

Prąd wyzwalania: 5mA

Średnica otworu montażowego: 3mm

Rozmiar modułu (dł. * szer. * wys.): 15,3 * 10 * 2,0 cm / 6,0 * 3,9 * 0,8 cala

Waga opakowania: ok. 246 g/8,7 uncji

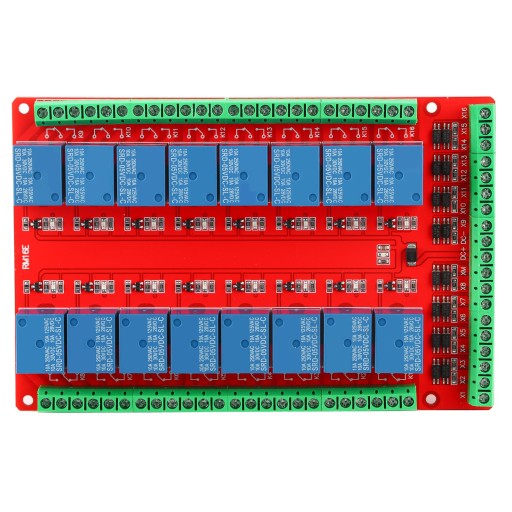

Interfejs modułu:

Interfejsy sterowania modułem posiadają 16 zacisków przewodów.

1. DC : Podłącz do zasilacza DC (opcjonalne moduły 5 V, 12 V i 24 V)

2. DC-: Podłącz do zasilacza prądu stałego -

3. XM: Wspólny terminal optoelektronicznego układu izolacyjnego

W przypadku korzystania z kontroli wysokiego poziomu: Ten interfejs powinien być podłączony do ujemnego bieguna zasilania płyty sterującej.

W przypadku korzystania z kontroli niskiego poziomu: Ten interfejs powinien być podłączony do dodatniego bieguna zasilania płyty sterującej.

4. X1-X16: interfejs sterowania przekaźnikiem

Interfejsy wyjść przekaźnikowych mają 48 zacisków przewodów.

1. NO1-NO16: Normalnie otwarte interfejsy przekaźników

2, COM1-COM16: Wspólny interfejs przekaźników

3. NC1-NC16: Normalnie zamknięte interfejsy przekaźników Lista pakietów:

1*16 kanałowy moduł przekaźnikowy
