SIM800L GSM GPRS МОДУЛЬ MicroSIM TTL

SIMCom SIM800L

Moduł GSM / GPRS SIM800L

Układ GSM/GPRS z którym można się komunikować przez interfejs UART i za pomocą komend AT. Układ umożliwia wysyłanie oraz odbieranie wiadomości SMS, oraz transmisję danych GPRS.

• Chip: SIM800L
• Napięcie zasilania: 3.7-4.2V
• Gniazdo karty: MicroSIM
• Dioda LED sygnalizująca stan zalogowania modułu do sieci GSM
• Praca w polskich sieciach GSM
• Złącze antenowe: IPX
• Maksymalny poziom napiecia na interfejsie UART to 2.7V

Sygnały dostępne na złączu goldpin:

• RING - stan niski gdy moduł odbiera połączenie
• DTR
• MIC - złącze do podłączenia mikrofonu
• SPK - złącze do podłączenia głośnika
• NET - złącze umożliwiające wlutowanie anteny
• VCC - zasilanie układu
• Reset
• RXD - odbieranie danych
• TXD - wysyłanie danych
• GND - masa układu

ZASILANIE: Moduł GSM do poprawnej pracy potrzebuje napięcie od 3.7V do 4.2V o wydajności prądowej ok 2A. Tak duży prąd jest pobierany tylko chwilowo, np w momencie logowania się do sieci GSM, przy normalnej pracy układ zadowala się kilkudziesięcioma mA, a w trybie uśpienia nawet 1mA.. W momencie kiedy układ nie będzie odnajdywał sieci, będzie miał problem z zalogowaniem, lub sam się resetował, w pierwszej kolejności należy sprawdzić zasilanie.

Interfejs UART: Maksymalny poziom napięcia na interfejsie UART to 2.7V Wyższe napięcie uszkodzi moduł.

Gniazdo karty SIM: Niedopuszczalne jest umieszczanie lub wyciaganie karty SIM w momencie kiedy układ jest pod napięciem.

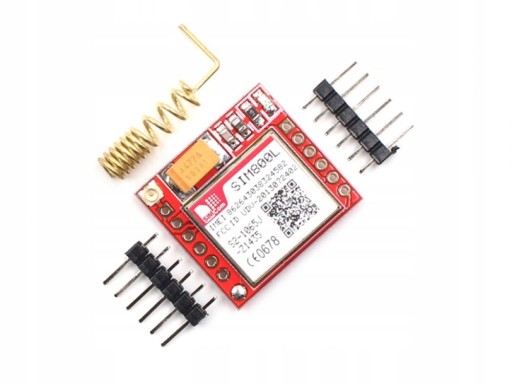

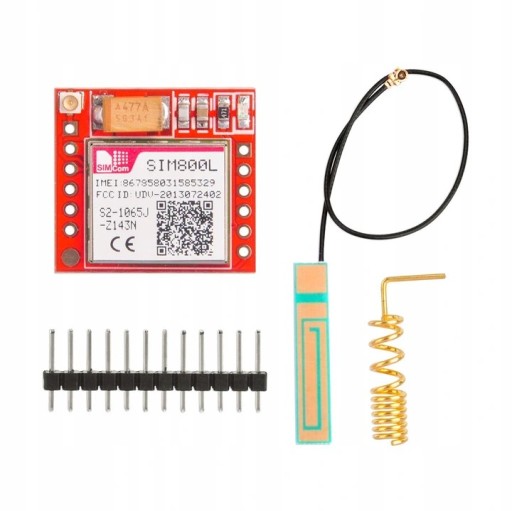

W zestawie:

• Moduł GSM SIM800L
• Zestaw listew goldpin /nie wlutowane/
• Antena drutowa
