УСИЛИТЕЛЬ РАДИОДИАПАЗОНА СИГНАЛА РЕПИТАТОРА СЕТИ 433МГЦ СИСТЕМ СИГНАЛИЗАЦИИ

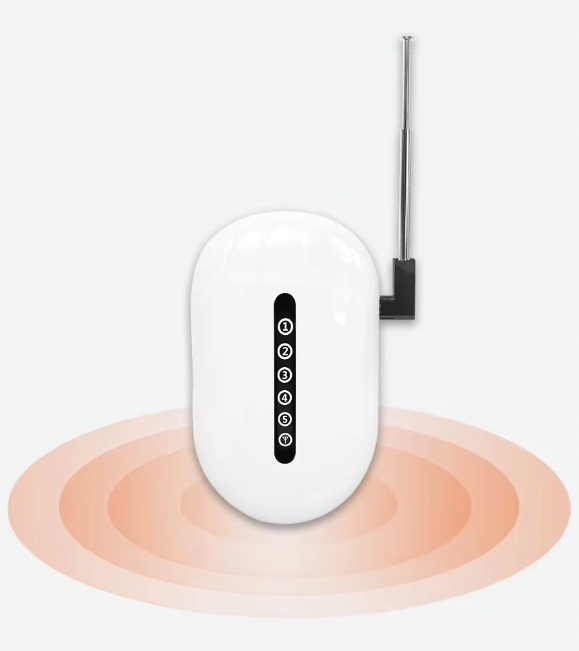

Przedstawiamy innowacyjny wzmacniacz sygnału bezprzewodowego marki Spreest, zaprojektowany z myślą o rozszerzeniu zasięgu Twojego systemu alarmowego. Dzięki temu urządzeniu, sygnały z detektorów są przekazywane do hosta alarmowego, zapewniając niezawodne działanie nawet w miejscach o utrudnionej transmisji. Wzmocnienie sygnału nawet do 500m na otwartej przestrzeni.

Jest to idealne rozwiązanie dla dużych przestrzeni oraz miejsc z wieloma przeszkodami, gdzie standardowe systemy mogą mieć problemy z zasięgiem. Nasz wzmacniacz to gwarancja spokoju i bezpieczeństwa w Twoim domu lub firmie.

Nasz wzmacniacz sygnału bezprzewodowego bezproblemowo współpracuje z różnymi systemami alarmowymi dostępnymi w naszej ofercie, w tym popularnymi modelami H700, H501 oraz innymi alarmami GSM i Wi-Fi działającymi na częstotliwości 433 MHz. W celu zapewnienia skutecznej ochrony, wzmacniacz należy sparować z centralą alarmową poprzez częstotliwość 433 MHz. Dzięki tej kompatybilności, możesz łatwo zintegrować wzmacniacz z istniejącym systemem alarmowym, co pozwala na rozszerzenie zasięgu i poprawę niezawodności całego systemu zabezpieczeń.

Kluczowe funkcje

1. Pięć stref bezprzewodowych: Konwerter obsługuje do pięciu stref bezprzewodowych, umożliwiając podłączenie aż 99 detektorów, co pozwala na kompleksowe zabezpieczenie dużych obszarów.

2. Kompatybilność z pilotami: Urządzenie może nauczyć się sygnałów aż 99 różnych pilotów, zapewniając elastyczne i wygodne zarządzanie systemem alarmowym.

3. Strefy przewodowe: Dodatkowo, konwerter obsługuje dwie strefy przewodowe, oferując opcjonalne alarmy zwarciowe lub otwarte obwody, co zwiększa możliwości konfiguracji systemu.

4. Pamięć EEPROM: Dzięki wbudowanej pamięci EEPROM, konwerter zachowuje wszystkie ustawienia nawet po wyłączeniu zasilania, co gwarantuje bezpieczeństwo informacji i minimalizuje potrzebę ponownej konfiguracji.

5. Wbudowana bateria i zasilanie zewnętrzne: Wbudowana bateria do ładowania oraz możliwość podłączenia zewnętrznego zasilania zapewniają ciągłość działania nawet w przypadku awarii zasilania.

6. Szeroka kompatybilność: Kompatybilność z różnymi typami chipów (1527 i 2262) oraz szeroki zakres częstotliwości (433 MHz i 868 MHz) sprawiają, że konwerter współpracuje z wieloma różnymi detektorami i pilotami.

7. Proste zarządzanie: Intuicyjne ustawienia i łatwe resetowanie za pomocą jednego przycisku sprawiają, że obsługa konwertera jest prosta i wygodna, nawet dla osób bez specjalistycznej wiedzy.

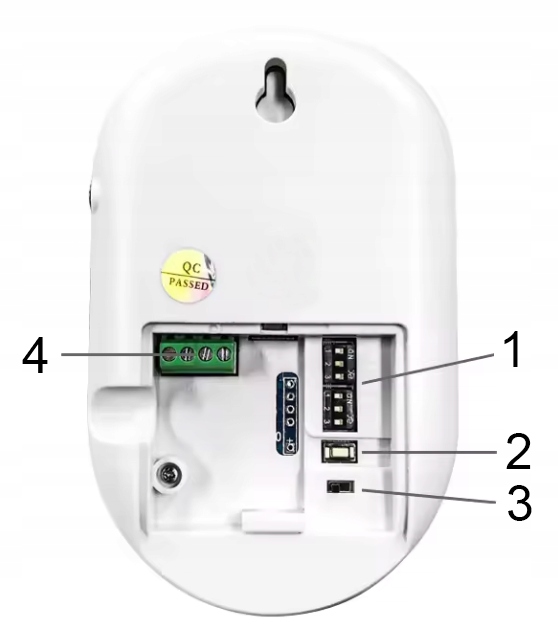

Elementy wzmacniacza

Poniżej znajduje się szczegółowy opis poszczególnych komponentów:

1. DIP switch (Przełącznik DIP):

• Przełącznik DIP umożliwia konfigurację różnych ustawień urządzenia, takich jak wybór trybu pracy i dostosowanie do różnych rezystancji detektorów.

2. SET key (Przycisk SET):

• Przycisk SET służy do nauki i usuwania sygnałów pilotów i detektorów. W instrukcji opisano, jak długie i krótkie naciśnięcia przycisku SET pozwalają na dodawanie i usuwanie urządzeń, a także resetowanie systemu do ustawień fabrycznych.

3. Switch (Przełącznik):

• Przełącznik ten może być używany do włączania i wyłączania urządzenia, jak również do przełączania między różnymi trybami pracy, zgodnie z potrzebami użytkownika.

4. Wired terminal and 12V power supply wiring (Złącze przewodowe i okablowanie zasilania 12V):

• To złącze służy do podłączenia przewodowych detektorów kablowych oraz zasilania 12V. Zgodnie z przetłumaczoną instrukcją, terminal Z4 lub Z5 i GND są podłączone do portu wyjściowego detektora kabli, który może być normalnie otwarty (NO) lub normalnie zamknięty (NC).

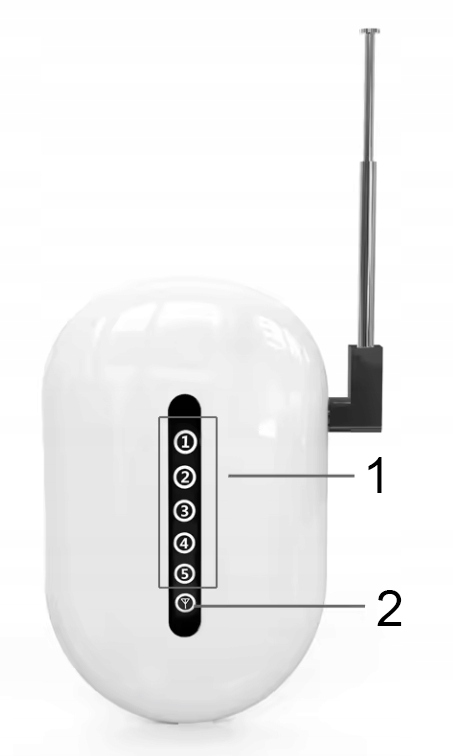

Elementy wzmacniacza

1. Zone Indicators (Wskaźniki stref):

Wskaźniki stref 1-5 umożliwiają monitorowanie i zarządzanie do pięciu różnych stref bezprzewodowych. Każda strefa może być powiązana z maksymalnie 99 detektorami, co zostało szczegółowo opisane w przetłumaczonej instrukcji. Wskaźniki te sygnalizują, które strefy są aktywne oraz pomagają w procesie nauki i usuwania detektorów.

2. Signal and Power Indicators (Wskaźniki sygnału i zasilania):

Te wskaźniki informują o statusie zasilania oraz sygnałów przesyłanych przez urządzenie. Zgodnie z instrukcją, czerwone światło wskazuje zasilanie zewnętrzne USB, a migające czerwone światło co 5 sekund sygnalizuje zasilanie bateryjne. Zielone światło świeci przez 2 sekundy po wyłączeniu sygnału pilota lub w trybie automatycznego przekazywania sygnału.

Proces nauki pilota

Aby nauczyć wzmacniacz sygnału nowego pilota, wykonaj następujące kroki:

1. Przygotowanie:

Upewnij się, że urządzenie jest podłączone do zasilania.

2. Nauka pilota:

Naciśnij przycisk [SET] na wzmacniaczu. Wskaźniki stref (5 czerwonych diod LED) zapalą się jednocześnie, co sygnalizuje, że urządzenie weszło w tryb nauki.

Zwolnij przycisk [SET].

Naciśnij dowolny przycisk na pilocie, którego chcesz nauczyć.

Jeśli usłyszysz dźwięk "beep" i pięć diod LED mignie dwukrotnie, oznacza to, że pilot został pomyślnie dodany do systemu.

Jeśli usłyszysz dźwięk "Di", pięć diod LED będzie migać, co oznacza, że pilot został ponownie zakodowany.

Proces można powtórzyć dla innych pilotów, naciskając dowolny przycisk na kolejnym pilocie w trybie nauki. Urządzenie może zapamiętać do 99 różnych pilotów.

3. Zakończenie trybu nauki:

Aby zakończyć tryb nauki, naciśnij przycisk [SET] pięć razy w odstępach co 1 sekundę. Usłyszysz dźwięk "tick" dwukrotnie, a wszystkie diody LED zgasną, sygnalizując wyjście z trybu nauki.

Jeśli przez 20 sekund nie zostanie odebrany żaden sygnał, urządzenie automatycznie wyjdzie z trybu nauki.

Proces nauki detektora

Aby dodać nowy detektor do wzmacniacza sygnału, wykonaj następujące kroki:

1. Przygotowanie:

Upewnij się, że urządzenie jest podłączone do zasilania.

2. Nauka detektora:

Naciśnij i przytrzymaj przycisk [SET] na wzmacniaczu, aż pięć czerwonych diod LED zapali się jednocześnie. Następnie zwolnij przycisk, aby wejść w tryb nauki detektora.

Krótko naciśnij przycisk [SET], aby wybrać strefę, do której chcesz przypisać detektor:

• 1 raz - strefa 1 (1 dioda LED zapali się)
• 2 razy - strefa 2 (2 diody LED zapalą się)
• 3 razy - strefa 3 (3 diody LED zapalą się)
• 4 razy - strefa 4 (4 diody LED zapalą się)
• 5 razy - strefa 5 (5 diod LED zapali się)

Naciśnij przycisk detektora, aby wysłać sygnał.

Jeśli usłyszysz dźwięk "beep" dwukrotnie, a dioda strefy mignie dwa razy, oznacza to, że detektor został pomyślnie dodany.

Jeśli usłyszysz dźwięk "tick" i dioda strefy mignie trzy razy, oznacza to, że detektor został pomyślnie zakodowany i urządzenie nauczyło się więcej niż 99 detektorów.

3. Zakończenie trybu nauki:

Aby zakończyć tryb nauki, naciśnij krótko przycisk [SET] raz co 1 sekundę, usłyszysz dźwięk "tick" dwukrotnie, a wszystkie diody LED zgasną, sygnalizując wyjście z trybu nauki.

Jeśli przez 20 sekund nie zostanie odebrany żaden sygnał, urządzenie automatycznie wyjdzie z trybu nauki.

Dzięki tym prostym krokom, możesz szybko i łatwo skonfigurować swój system alarmowy, dodając nowe piloty i detektory do wzmacniacza sygnału bezprzewodowego.

Podłączenie strefy przewodowej

Nasz wzmacniacz sygnału bezprzewodowego umożliwia także podłączenie stref przewodowych, co pozwala na zwiększenie elastyczności i niezawodności systemu alarmowego. Poniżej znajdują się kroki dotyczące podłączenia strefy przewodowej:

1. Przygotowanie:

Upewnij się, że wzmacniacz sygnału jest podłączony do zasilania.

2. Podłączenie terminali:

Wzmacniacz sygnału wyposażony jest w złącza terminali oznaczone jako Z4, Z5 oraz GND. Są one przeznaczone do podłączenia przewodowych detektorów kablowych.

3. Okablowanie detektora:

Podłącz przewody detektora do odpowiednich terminali. Jeśli detektor jest normalnie otwarty (NO), ustaw odpowiedni przełącznik DIP na NO. Jeśli detektor jest normalnie zamknięty (NC), ustaw przełącznik DIP na NC.

4. Konfiguracja przełączników DIP:

Wzmacniacz sygnału posiada sześć przełączników DIP. Przełączniki 1-2 odpowiadają za strefy przewodowe Z4 i Z5:Jeśli detektor jest normalnie otwarty (NO), ustaw przełącznik DIP na NO.Jeśli detektor jest normalnie zamknięty (NC), ustaw przełącznik DIP na NC.

Przełączniki 3-6 służą do wyboru rezystancji detektorów, aby dostosować je do odpowiednich chipów (2262 i 1527).

5. Wyzwalanie detektora:

Po podłączeniu detektora i odpowiedniej konfiguracji przełączników DIP, detektor zostanie wyzwolony, gdy wykryje ruch lub inne zdarzenie.

Wzmacniacz sygnału przekaże sygnał do hosta alarmowego. Host nauczy się nowego sygnału i odpowiednio zareaguje na alarm.

6. Zasilanie:

Wzmacniacz sygnału może być zasilany zewnętrznym źródłem zasilania 12V lub 5V. Upewnij się, że jest odpowiednio podłączony do źródła zasilania.

Specyfikacja techniczna

• Zewnętrzne zasilanie: DC5V lub DC12V;
• Wbudowana bateria: Ni-Hi DC 4.2V
• Prąd spoczynkowy: <20mA/DC 5V lub <13mA/DC 12V
• Prąd roboczy: <500mA/DC 5V lub <100mA/DC 12V
• Częstotliwość odbioru i detekcji: 433 MHz (ASK) / 868MHz (FSK)
• Nauka maksymalnej liczby pilotów: 99
• Nauka maksymalnej liczby detektorów bezprzewodowych: 99
• Otrzymana odległość detekcji: 100m lub więcej (teren otwarty)
• Odległość wysyłania: 500m lub więcej (teren otwarty)
• Temperatura pracy: -20℃ - 55℃

Zestaw zawiera

• 1x Wzmacniacz sygnału Z091001K

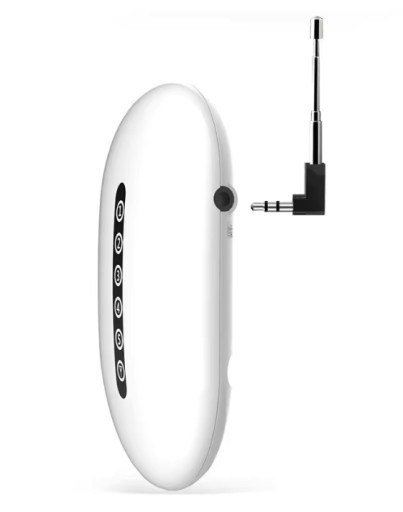

• 1x Zewnętrzna antena
• 1x Adapter zasilania 5V / 1A
• 1x Zestaw akcesoriów montażowych
• 1x Instrukcja obsługi

Przykładowa sytuacja wykorzystania wzmacniacza

Wyobraź sobie, że masz dużą posesję i chcesz zabezpieczyć zarówno dom, jak i oddalony garaż czy magazyn. Część czujników bezprzewodowych znajduje się jednak poza zasięgiem głównego systemu alarmowego. Nasz wzmacniacz sygnału bezprzewodowego jest idealnym rozwiązaniem tego problemu, zapewniając niezawodną komunikację na większe odległości.

Dzięki wzmacniaczowi sygnału możesz umieścić czujniki w dowolnym miejscu na posesji, nawet w najdalszych zakątkach. Wzmacniacz przekazuje sygnały z czujników do głównego systemu alarmowego, zapewniając natychmiastową reakcję na każde zagrożenie.

Korzyści:

• Zwiększony zasięg: Możesz zabezpieczyć większą powierzchnię, eliminując martwe strefy.
• Niezawodność: Stabilne połączenie zapewnia pewność, że każdy sygnał alarmowy dotrze do centrali.
• Elastyczność: Możliwość dodania wielu czujników i pilotów, co umożliwia łatwą rozbudowę systemu.

Dzięki wzmacniaczowi sygnału bezprzewodowego, Twój system alarmowy będzie działał efektywnie i niezawodnie na całej posesji, zapewniając pełne bezpieczeństwo.

• EAN: 5906168041679
• Kod producenta: Wzmacniacz sygnału Z091001K
• Model: Z091001K
• Marka: Spreest
• Stan: Nowy
• Typ: Wzmacniacz sygnału
