LCD 7.0" 800x480 rezystancyjny panel dotykowy obudowa RS485 DWIN HMI
Товар
- 2 раза купили
- 5 оценка
- 23 осталось
- 3 отзыва
Доставка
Характеристики
Описание

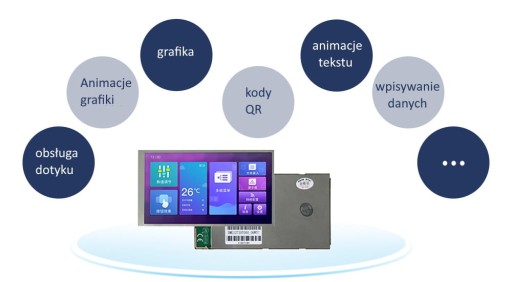

⭐Uniwersalny moduł HMI z wyświetlaczem 7.0" oraz panelem dotykowym rezystancyjnym, obudową, głośnikiem oraz RS485.
Cechy DMG80480C070_15WTR:
- ✅Oparty na T5L0 ASIC z systemem DGUS II
- ✅Wyświetlacz: 800*480, 262K kolorów, TV-TN-TFT-LCD
- ✅Rezystancyjny dotyk
- ✅Interfejsy RS232&RS485
- ✅Inteligentny wyświetlacz HMI do prostych aplikacji
⭐Zasada działania wyświetlaczy DWIN HMI
Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.
Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.
Specyfikacja DMG80480T050_A5WTC
Interfejs:
- ✅Baudrate: 3150~3225600bps, Typ. 115200bps
- ✅Napięcie wyjściowe: Output 1, Iout =-13.2VOutput 0, Iout = 13.2V
- ✅Napięcie wejściowe（RXD):Input 1， Iin = -13.2VInput 0， Iin = 13.2V
- ✅Tryb pracy: UART2: N81,RS232UART4: N81,RS232UART5: RS485
- ✅Złącza użytkownika: - 8 Pin 3.81mm , prędkość: 12KByte/s- Miejsce na wlutowanie listwy goldpin
- ✅Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
- ✅Głośnik: moc 2W
- ✅Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
- ✅Interfejs PGT05: do aktualizacji DGUS kernel
- ✅Czujnik jasności
- ✅Dioda LED
Wyświetlacz:
- ✅Ilość kolorów: 262K
- ✅LCD Typ TV-TN, TFT LCD
- ✅Kąty widzenia: 70°/70°/40°/30°（L/R/U/D）
- ✅Obszar wyświetlania 154.1mm (W) ×85.9mm (H)
- ✅Rozdzielczość 800x480
- ✅Podświetlanie LED
- ✅Jasność: 200nit
Panel dotykowy:
- ✅Typ: RTP (rezystancyjny panel dotykowy)
- ✅Struktura: ITO film + ITO glass
- ✅Tryb dotyku: wspiera dotyk oraz przeciągnięcie
- ✅Twardość powierzchni: 3H
- ✅Przepuszczalność światła: Ponad 80%
▶️Zasilanie:
- Napięcie zasilania: 6~36V DC
- Pobór prądu z włączonym podświetlaniem: VCC = +12V, 280mA
- Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 140mA
▶️Zestaw zawiera:
- DMG80480C070_15WTR LCD 7.0" 800x480 rezystancyjny panel dotykowy, obudowa, RS485,
