РАСПРЕДЕЛИТЕЛЬ 4 КОНТУРА НАПОЛЬНОГО ОТОПЛЕНИЯ ДЛЯ ПОДПОЛЬНЫХ БЛОКОВ IBO НАСОС

ROZDZIELACZ 4 OBWODY DO OGRZEWANIA PODŁOGOWEGO Z ZESTAWEM MIESZAJĄCYM Z POMPĄ IBO

W rozdzielaczu zamontowany jest zawór ATM 566 o zwiększonym przepływie Kvs 2,3 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór termostatyczny o przepływie 1,6 m3/h.

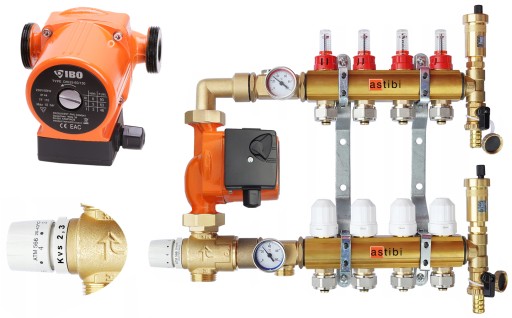

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 566 20÷43°C, Kvs 2,3 m3/h
• termometr tarczowy - 2 szt.
• pompa obiegowa OHI IBO 25-60/130
• uszczelki

2) Belka górna ( MOSIĄDZ )

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem

3) Belka dolna ( MOSIĄDZ )

• wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem

4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mm

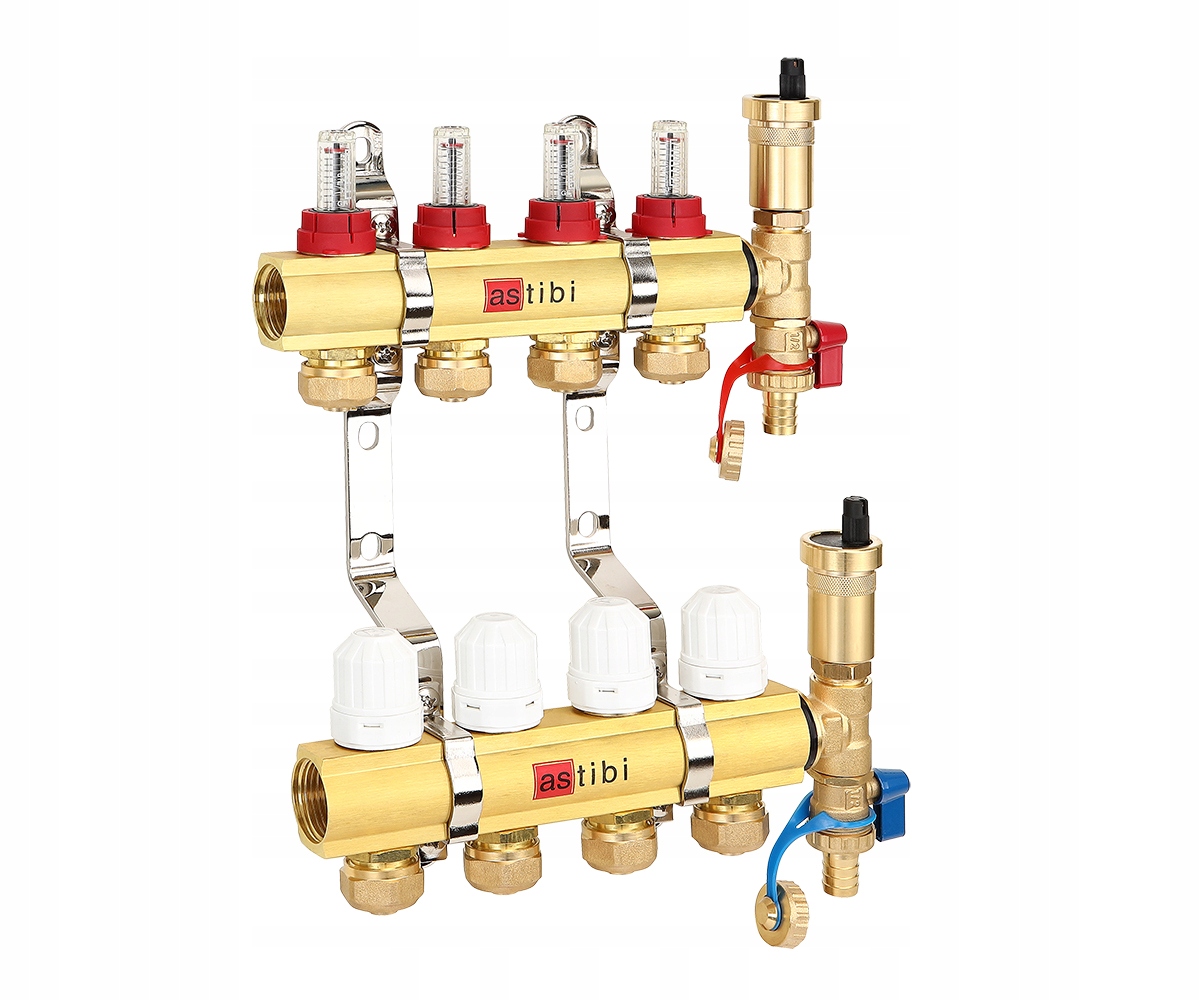

OPIS ROZDZIELACZA

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

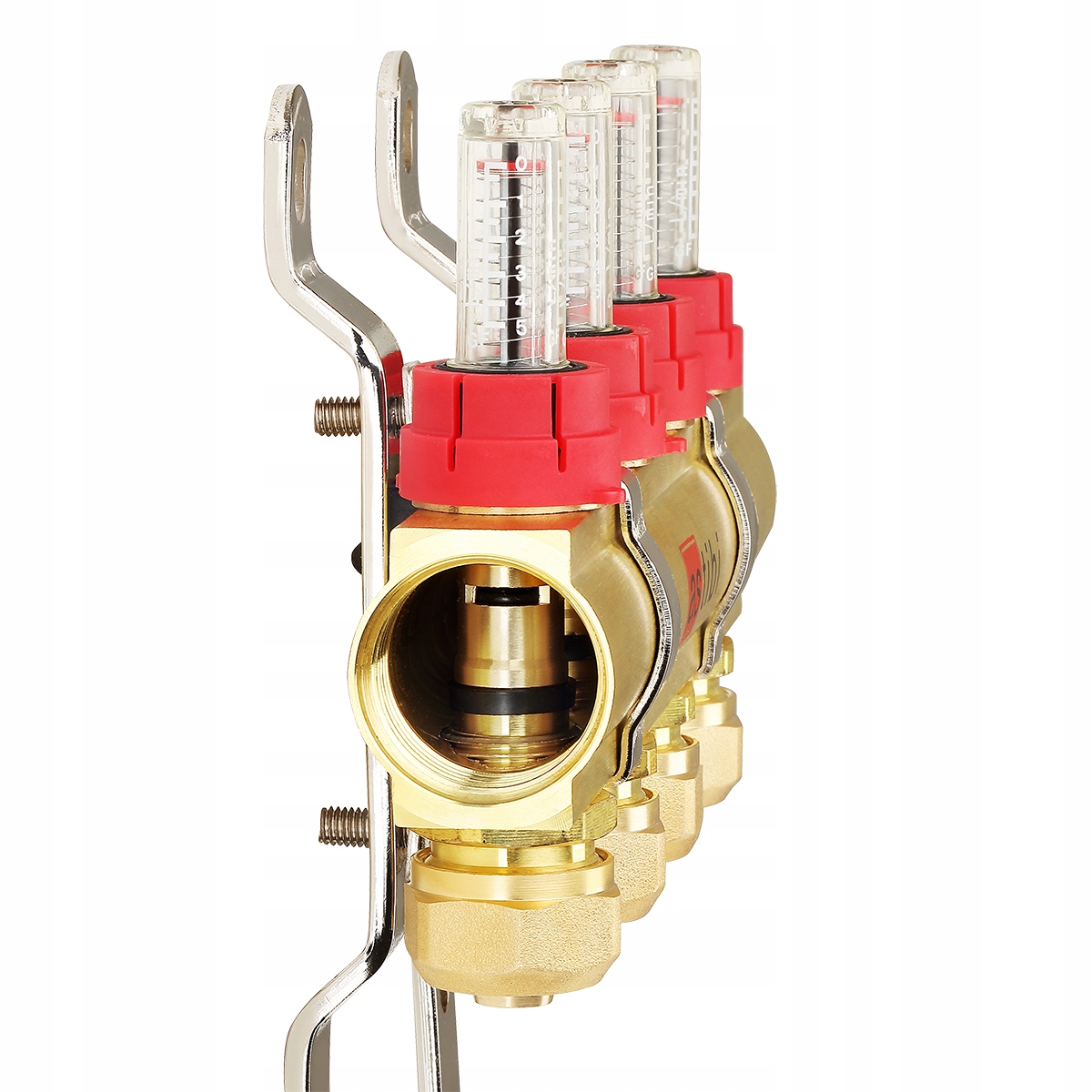

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa firmy IBO typ OHI 25-60/130.

Dane techniczne pompy:

• Silnik: jednofazowy, 3 prędkości obrotowe
• Napięcie zasilania: 230 V ~ 50 Hz
• Max ciśnienie robocze: 10 bar
• Temperatura medium: - 10oC do max 110oC
• Rodzaj ochrony: IP 44
• Długość przyłącza: 130 mm

1 bieg - 46 W

2 bieg - 63 W

3 bieg - 93 W

Wysokość podnoszenia: do 6m

Zalety:

• Pompa posiada znormalizowane rozmiary,
• Cicha praca,
• Łatwa w obsłudze i montażu,
• Zastosowane dobre łożyska ceramiczne.

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 566 (zakres nastaw. 20÷43°C Kvs. 2,3 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym.

Zasilanie gwint 1", powrót gwint 3/4".

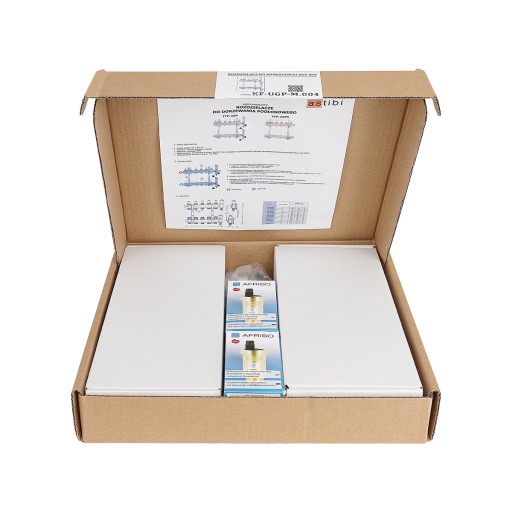

Zestawy zapakowane są w oryginalne opakowania, dokładnie zabezpieczone przed uszkodzeniem.

Do rozdzielacza polecamy szafki podtynkowe oraz natynkowe głębokie dostępne na naszych pozostałych aukcjach.
