Wielofunkcyjny miernik portu USB, FNB58 Bluetooth, FNIRSI, FN-FNB58-BT

Wielofunkcyjny miernik portu USB, FNB58 Bluetooth, FNIRSI, FN-FNB58-BT

Producent: Fnirsi

Wielofunkcyjny miernik portu USB, FNB58 Bluetooth, FNIRSI, FN-FNB58-BT

✳️ FNIRSI FNB58 to wysoce niezawodny i bezpieczny miernik napięcia i prądu USB, a także tester szybkiego ładowania urządzeń mobilnych.

✅ Główne cechy:

• Duży wyświetlacz LCD TFT 2.0" o pełnym kolorze i szerokim kątem widzenia: Zapewnia czytelny obraz mierzonych parametrów.
• Uniwersalne złącza USB: Posiada zintegrowane porty USB-A, Micro-USB i USB Typ-C, dzięki czemu umożliwia pomiar napięcia i prądu w różnych urządzeniach.
• Wysoka precyzja pomiaru: Wykorzystuje 16-bitowy przetwornik analogowo-cyfrowy (ADC) oraz dedykowany układ scalony do obsługi protokołu PD (Power Delivery).
• Szerokie zastosowanie:
• Pomiar napięcia i prądu zasilania w interfejsach USB, ładowarkach do telefonów komórkowych, dyskach USB.
• Pomiar mocy ładowania telefonów komórkowych.
• Pomiar napięcia wejściowego i wyjściowego powerbanków.
• Testowanie protokołu szybkiego ładowania ładowarek.
• Solidna obudowa: Wykonana z metalu CNC, odporna na kurz i wstrząsy.
• Intuicyjna obsługa: Posiada niezależne menu i czytelny interfejs wyświetlania danych.
• Kompaktowe wymiary i niska waga - łatwy do przenoszenia.

✳️ Wersja FNB58 z Bluetooth umożliwia połączenie się z aplikacją mobilną i rozszerzenie dostępnych funkcji.

☑️ Właściwości:

• komunikacja Bluetooth
• 16-bitowy przetwornik ADC, układ scalony do obsługi protokołu PD
• Rodzaje złączy: Port USB-A o wysokim prądzie (5P) Port Type-C pełnopinowy (24P) Port Micro-USB
• Wyświetlacz: 2.0-calowy kolorowy IPS o rozdzielczości 320*240
• Obudowa: metalowa CNC, odporna na kurz i wstrząsy
• Wymiary: 11.60 x 8.51 x 2.49 cm
• Waga: 100 g
• Kolor: niebieski

➡️ Napięcie i prąd:

• Zakres pomiaru napięcia: 4-28V; wyświetlacz 6-cyfrowy, maksymalna rozdzielczość do 0,00001V
• Zakres pomiaru prądu: 0-7A; wyświetlacz 6-cyfrowy, maksymalna rozdzielczość do 0,00001A
• Zakres monitorowania mocy: 0-140W; wyświetlacz 6-cyfrowy, maksymalna rozdzielczość do 0,00001W
• Statystyki energii: 10 grup przełączalnych rekordów danych pojemności, ładowania i czasu, z wbudowanym wzorem do obliczania pojemności baterii
• Czas nagrywania offline wykresu: maksymalne wsparcie do 9 godzin
• Obsługuje rysowanie tętnień o niskiej częstotliwości: częstotliwość próbkowania 2sps - 100sps
• Obsługuje rysowanie tętnień o wysokiej częstotliwości: maksymalna częstotliwość próbkowania 4Msps

➡️ Obsługuje automatyczną detekcję protokołu i wiele wyzwalaczy szybkiego ładowania:

• PD 2.0 & 3.0
• PPS
• QC 2.0 & 3.0
• Huawei FCP & SCP
• Samsung AFC
• PE
• DASH
• VOOC
• SuperVOOC

➡️ Identyfikacja kabla:

• Wykrywanie kabla PD E-Marker 240 W
• Wykrywanie kabla DASH
• Pomiar rezystancji wewnętrznej kabla

✅ Zastosowania:

• Monitorowanie PD (Power Delivery): Tester umożliwia szczegółowy monitoring parametrów ładowania w standardzie PD.
• Pomiar temperatury wewnętrznej: Urządzenie mierzy temperaturę otoczenia, co pozwala na kontrolę bezpieczeństwa podczas pracy z wysokimi mocami.
• Obsługa kabla analogowego DASH: Tester umożliwia pracę z kablami DASH przeznaczonymi do szybkiego ładowania urządzeń marki OnePlus.
• Rejestracja czasu uruchomienia: Funkcja pozwala na pomiar czasu potrzebnego na uruchomienie się urządzenia podłączonego do testera.
• Czujnik grawitacyjny i automatyczna zmiana orientacji ekranu: Tester dostosowuje położenie wyświetlacza do Twojej pozycji (pionowo/poziomo).
• Pomiar przyspieszenia Apple 2.4A: Tester pozwala na sprawdzenie wydajności ładowania urządzeń Apple obsługujących standard 2.4A.
• Wyświetlanie czterech głównych krzywych funkcyjnych: Krzywa napięcie-prąd w czasie rzeczywistym Rejestracja krzywej offline Krzywa napięcia D+D-
• Pomiar tętnień mocy o wysokiej częstotliwości: Funkcja umożliwia analizę jakości napięcia dostarczanego przez ładowarkę.

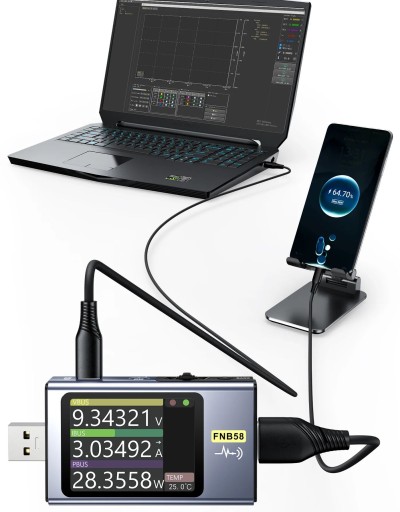

• Obsługa aplikacji mobilnej Bluetooth i komputera stacjonarnego: Bezsterownikowa instalacja na komputerze Synchronizacja danych pomiarowych Aplikacja mobilna posiada funkcje alarmowe w przypadku przekroczenia wartości napięcia lub prądu.

⚠️ Instrukcje bezpieczeństwa:

• Nie podłączaj do testera zasilacza o napięciu przekraczającym 24V.
• Port wejściowy USB-A obsługuje moc wejściową o wysokich parametrach (np. 20V * 5A = 100W). Port wyjściowy USB-A może wytrzymać prąd 5A przez krótki czas. Port wejściowy Micro-USB nie obsługuje dużego prądu i wysokiej mocy, a jego prąd wejściowy nie może przekroczyć 2,5A. Do użytku z wysokim prądem i mocą zaleca się korzystanie z wyjścia żeńskiego typu C.
• Interfejs HID-USB służy wyłącznie do przesyłania danych.
• Podczas pracy z wysokim napięciem i mocą, temperatura testera wzrasta. Zachowaj ostrożność, aby uniknąć oparzeń.
• Podczas aktualizacji oprogramowania testera USB należy najpierw potwierdzić model urządzenia. Nie używaj oprogramowania innych modeli, aby uniknąć nieprzewidzianych błędów.
