Кромкооблицовочный станок, предварительное фрезерование, обрезка углов, 2 скребка, полировальная машина LOGICA 7

Okleiniarka krawędziowa ze wstępnym frezowaniem, zarabianiem naroży OPTIMAT LOGICA 7, 2 cykliny, polerka

ID: 77937

W odróżnieniu od innych kompaktowych okleiniarek, wszystkie funkcjonalne moduły Logica 7 zostały przeniesione i odpowiednio zmodyfikowane z okleiniarek przemysłowych, zachowując przy tym tę samą wysoką dokładność, wydajność, wytrzymałość i stabilność co okleiniarki przemysłowe.

Logica 7 to oszczędność i miejsca doskonały efekt oklejania krawędzi. Odpowiednia dla małych i średnich przedsiębiorstw, warsztatów stolarskich jak i wspomaganie przy produkcji małych partii w dużych fabrykach mebli.

Panel sterowania

• 7 calowy ekran dotykowy PLC DELTA
• wszelkiego rodzaju przypomnienia o ochronie, bezpieczeństwie.

System transportowy

• odporny na ścieranie blok transportowy,
• hartowana, półokrągła, precyzyjnie prowadzona szyna o dużej odporności na zużycie,
• stabilne uruchamianie silnika z układem hamulcowym.

Belka dociskowa

• wykonana z pogrubionego profilu ze stopu aluminium.

Urządzenie zabezpieczające: marka Honeywell

• urządzenie zgodne z odpowiednimi normami krajowymi;
• cylinder ogranicza odstęp między płytkami transportowymi, aby chronić obrabianie każdego elementu.

Wstępne frezowanie: frez diamentowy.

• krawędź po frezowaniu jest prosta i gładka, co sprzyja dokładności w kolejnych procesach.

Wstępne podgrzewanie krawędzi materiału promiennikiem podczerwieni.

Klejenie

• mechanizm klejenia dostosowuje się do struktury obrabianego elementu, zapewniając  równomierne nakładanie kleju i solidne sklejanie.

Cięcie końcowe

• konwencjonalna, pojedyncza szyna prowadząca przed i za urządzeniem czołowym, wysoka niezawodność, wysoka wydajność.

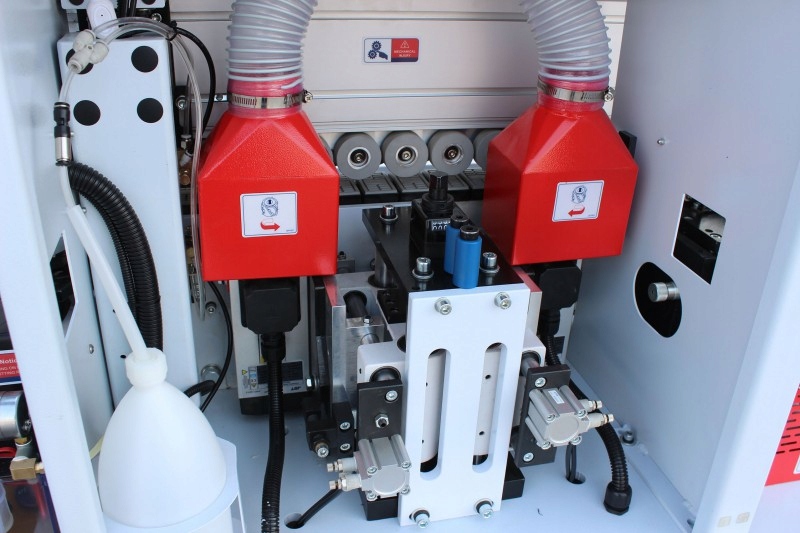

Frezowanie: dwa silniki

• frezowanie wstępne
• frezowanie liniowe R2, 4 zęby
• wyposażenie w niezależny kaptur ssący.

Zarabianie naroży

• naroża gładkie i zaokrąglone.

Cyklina promieniowa

• wygładzanie krawędzi.

Cyklina płaska (klejowa)

• do usuwania resztek kleju powstałych w wyniku wypływu kleju ze spoiny klejowej.

System natryskowy

• zmaksymalizowania efektywności i tempa produkcji

Polerowanie

• w agregacie polerki zastosowano bawełnianą tarczą polerską w celu w celu uzyskania gładkiej powierzchni.

Oświetlenie wewnętrzne

Wyposażenie elektryczne: marka Delta

• napięcie wejściowe 380 V;
• niezależne sterowanie napędem o zmiennej częstotliwości z funkcją hamowania silnikiem;
• wyposażenie i urządzenia elektryczne są zgodne z odpowiednimi normami krajowymi.

Komponenty niskonapięciowe.

• trwała praca w głównych komponentach niskonapięciowych, dzięki zastosowaniu marki Siemens.

W okleiniarce LOGICA 7 zastosowano części i komponenty znanych marek jak: DELTA, SIEMENS, OMRON, AUTONICS, HONEYWELL, AIRTAC.

Cechy:

• Grubość obrzeża: 0,4 - 3 mm
• Grubość oklejanych płyt: 10 - 45 mm
• Minimalna długość oklejanych płyt: 80 mm
• Minimalna szerokość oklejanych płyt: 60 mm
• Prędkość posuwu mechanicznego: 8 / 11 / 13 m/min.
• Temperatura kleju: 185 - 210 ℃
• Pojemność zbiornika: 2,5 - 3 kg
• Obroty głowicy frezowania wstępnego, głównego: 12 000 obr/min
• Promień zaokrąglania: R=2mm
• Robocze ciśnienie spręzonego powietrza: 6 - 8 bar
• Agregat frezowania wstępnego: 1,8 kW x 2
• Agregat wałka nakładania kleju: 0,75 kW
• Agregat podgrzewanie kleju: 1,5 kW
• Agregat frezowania końcowego: 0,37 x 2 kW
• Agregat frezowania głównego: 0,75 kW x 2
• Agregat zarabiania naroży: 0,75 kW
• Agregat pasa transportowego: 1,5 kW
• Wymiary ogólne: 4500 x 700 x 1450 mm
• Wymiary transportowe: 4280 x 650 x 1280 mm
• Waga: 1230 kg
