Генератор функций, генератор сигналов ШИМ, калибратор FNIRSI, FN-SG-004A

Wielofunkcyjny generator sygnału, FNIRSI, FN-SG-004A

Producent: Fnirsi

Wielofunkcyjny generator sygnału, FNIRSI, FN-SG-004A

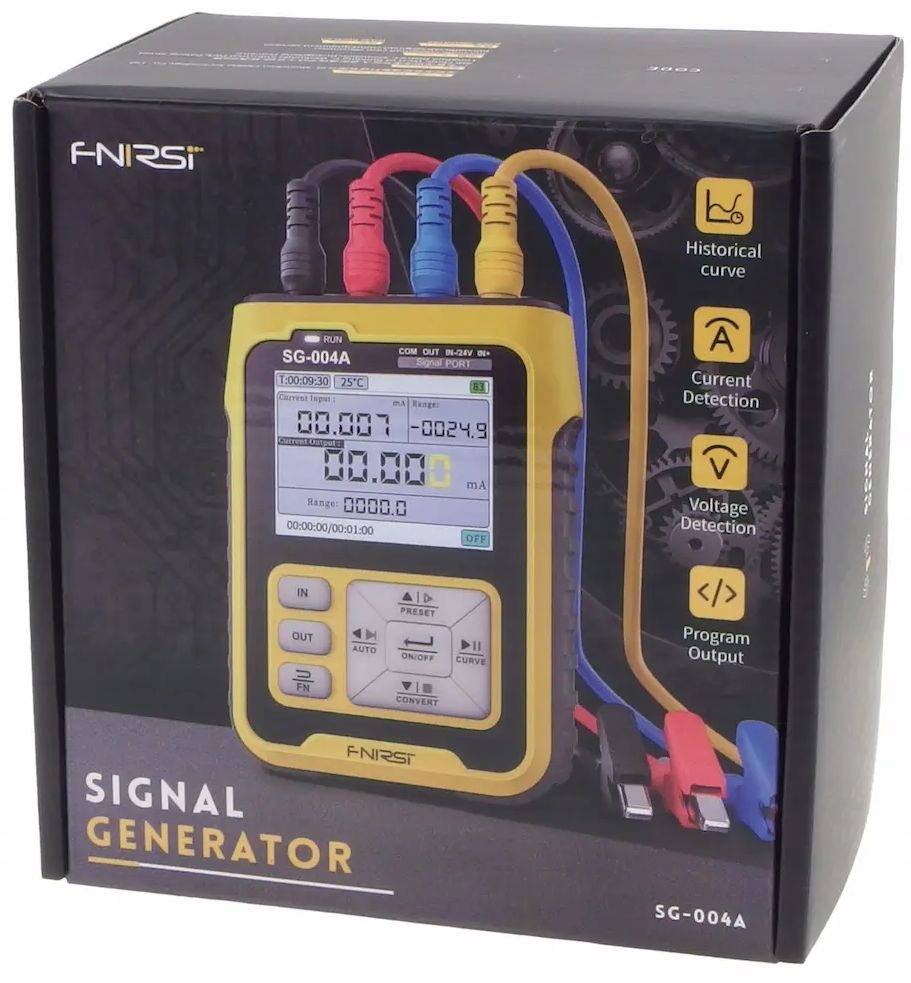

✳️ FNIRSI SG-004A to przenośny, wielofunkcyjny generator sygnałów przeznaczony do kalibracji i testowania urządzeń elektronicznych. Urządzenie to oferuje prostą obsługę i kompaktową konstrukcję, co czyni je idealnym narzędziem do zastosowań terenowych.

✅ Do jego głównych cech należą:

➡️ Generowanie sygnałów:

• Napięcie stałe: Zakres 0-24 V z rozdzielczością 0,001 V.
• Prąd stały: Zakres 0-24 mA z rozdzielczością 0,001 mA.
• Źródło prądu pasywnego: Źródło i pomiar sygnałów prądowych.
• Modulacja szerokości impulsu (PWM): Generowanie sygnałów PWM o regulowanej częstotliwości i współczynniku wypełnienia.
• Napięcie miliwoltowe (mV): Generowanie sygnałów niskonapięciowych (-10 mV do 100 mV).
• Częstotliwość: Generowanie sygnałów prostokątnych o częstotliwości do 9999 Hz.

➡️ Dodatkowe funkcje:

• Duży kolorowy wyświetlacz LCD: Wyświetlanie przebiegu sygnału wyjściowego i wartości pomiarowych w czytelny sposób.
• Kompaktowa obudowa: Łatwa do przenoszenia i przechowywania.
• Zasilanie bateryjne: Zasilanie za pomocą wbudowanej baterii litowo-jonowej lub zasilacza sieciowego.

✅ FNIRSI SG-004A znajduje szerokie zastosowanie w różnych dziedzinach, m.in.:

• Testowanie i kalibracja urządzeń elektronicznych: Generator może być używany do testowania i kalibracji czujników, przetworników, sterowników PLC i innych urządzeń elektronicznych.
• Badania obwodów: Generator może być używany do generowania sygnałów testowych do badania obwodów elektronicznych.
• Diagnostyka: Generator może być używany do diagnozowania usterek w urządzeniach elektronicznych.
• Edukacja: Generator może być używany do celów edukacyjnych w szkołach i na uczelniach.

✅ Specyfikacja techniczna:

• 1. Prąd (mA): Zakres: 0~24 mA  ±(0.02% + 0.003) Rozdzielczość: 0,001 mA Rezystancja obciążenia: 100 Ω
• 2. Napięcie (V): Zakres: 0~24 V  ±(0.02% + 0.003) Rozdzielczość: 0,001 V Rezystancja obciążenia: 500 kΩ
• 3. Pasywny (XMT): Zakres: 0~24 mA  ±(0.02% + 0.003) Rozdzielczość: 0,001 V Rezystancja obciążenia: 100 Ω
• 4. Pętla 24 V: Zakres: 0~24 mA  ±(0.1% + 0.005) Rozdzielczość: 0,01 mA Rezystancja obciążenia: 100 Ω
• 5. Częstotliwość (Hz): Zakres: 0~9999 Hz  ±2% Rozdzielczość: 5 cyfr Impedancja: 1 MΩ
• 6. Milivolty (mV): Zakres: -10 ~ 100 mV  ±(0.03% + 0.03) Rozdzielczość: 0,01 mV Rezystancja obciążenia: 2 kΩ

✅ Funkcje i cechy FNIRSI SG-004A:

1. Konwersja wyświetlania wartości: Przekształcanie sygnału na liniowo odpowiadające wartości fizyczne lub inżynierskie z możliwością ustawiania zakresów. Pozwala na bezpośredni odczyt wartości mierzonych zamiast surowych wartości sygnału.
2. Wartości wstępnie ustawione: Możliwość wygodnego zaprogramowania czterech często używanych wartości sygnału dla szybkiej regulacji wyjścia. Ułatwia i przyspiesza pracę, eliminując konieczność ręcznego wprowadzania wartości za każdym razem.
3. Konwersja sygnału: Transformacja sygnałów wejściowych na sygnały wyjściowe, umożliwiając konwersję między różnymi wielkościami fizycznymi. Na przykład, można przekształcić napięcie na prąd lub odwrotnie.
4. Programowalny wyjście: Automatyczna regulacja wartości wyjściowej na podstawie zadanych parametrów. Możliwość wyboru trybu monotonicznie rosnącego, monotonicznie malejącego lub cyklicznego. Używane do generowania sygnałów o zmiennej wartości w czasie.
5. Krzywa w czasie rzeczywistym: Wyświetlanie trendów sygnału wejściowego i wyjściowego za pomocą konfigurowalnych krzywych z regulowanym czasem próbkowania. Pozwala na wizualizację zmian sygnału w czasie.
6. Modbus Slave: Umożliwia komunikację z oprogramowaniem konfiguracyjnym lub PLC za pomocą interfejsu RS485 w celu ustawienia parametrów urządzenia. Ułatwia sterowanie i zarządzanie urządzeniem z poziomu komputera lub innego systemu.
7. Rejestratory historyczne: Rejestrowanie określonej ilości danych do celów przyszłych odniesień lub analizy. Przydatne do monitorowania i analizowania zmian sygnałów w czasie.
8. Aktualizacja oprogramowania sprzętowego: Łatwa aktualizacja oprogramowania sprzętowego za pomocą emulacji USB, podobnie jak za pomocą pamięci flash USB. Utrzymuje urządzenie w aktualnym stanie i zapewnia dostęp do nowych funkcji.
