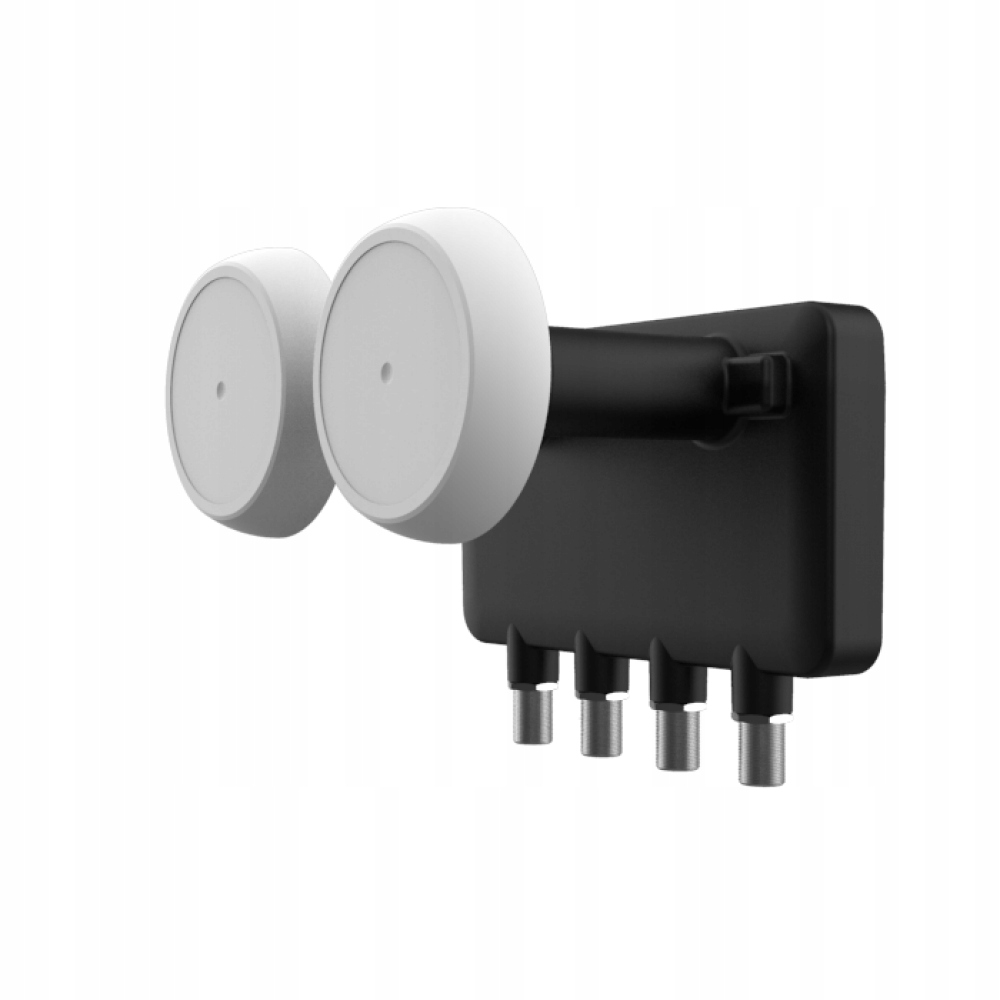

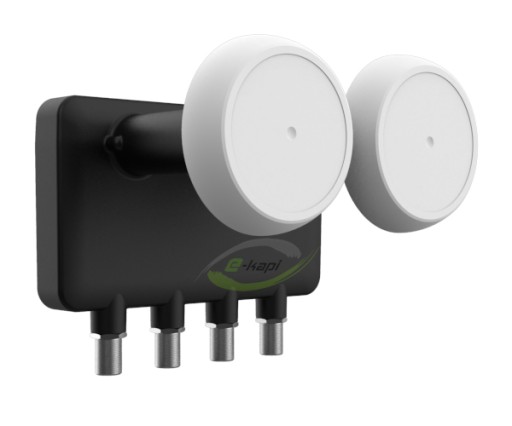

Конвертер-моноблок Inverto Quad Monoblock

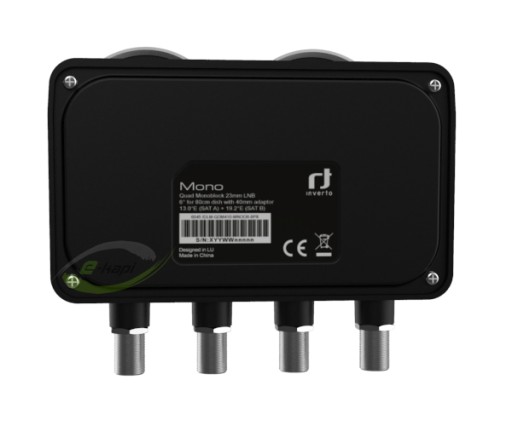

Zapewnia cztery uniwersalne porty wyjściowe z zakresem częstotliwości IF 950 ~ 2150 MHz. Każdy port wyjściowy (typu F) przenosi również zasilanie i sygnały sterujące. Dopóki nie zostanie odebrane żadne polecenie DiSEqC, domyślny kanał jest w pozycji „Sat A” (tj. 13°E). Polaryzacja (pionowa/pozioma) i pasmo (niskie/wysokie) są wybierane za pomocą sygnałów sterujących 13/18VDC i 0/22kHz.

Konwerter LNB jest zoptymalizowany pod kątem transmisji Ultra High Definition (4K/8K) i zapewnia doskonałą izolację polaryzacji krzyżowej, szumy fazowe i szumy.

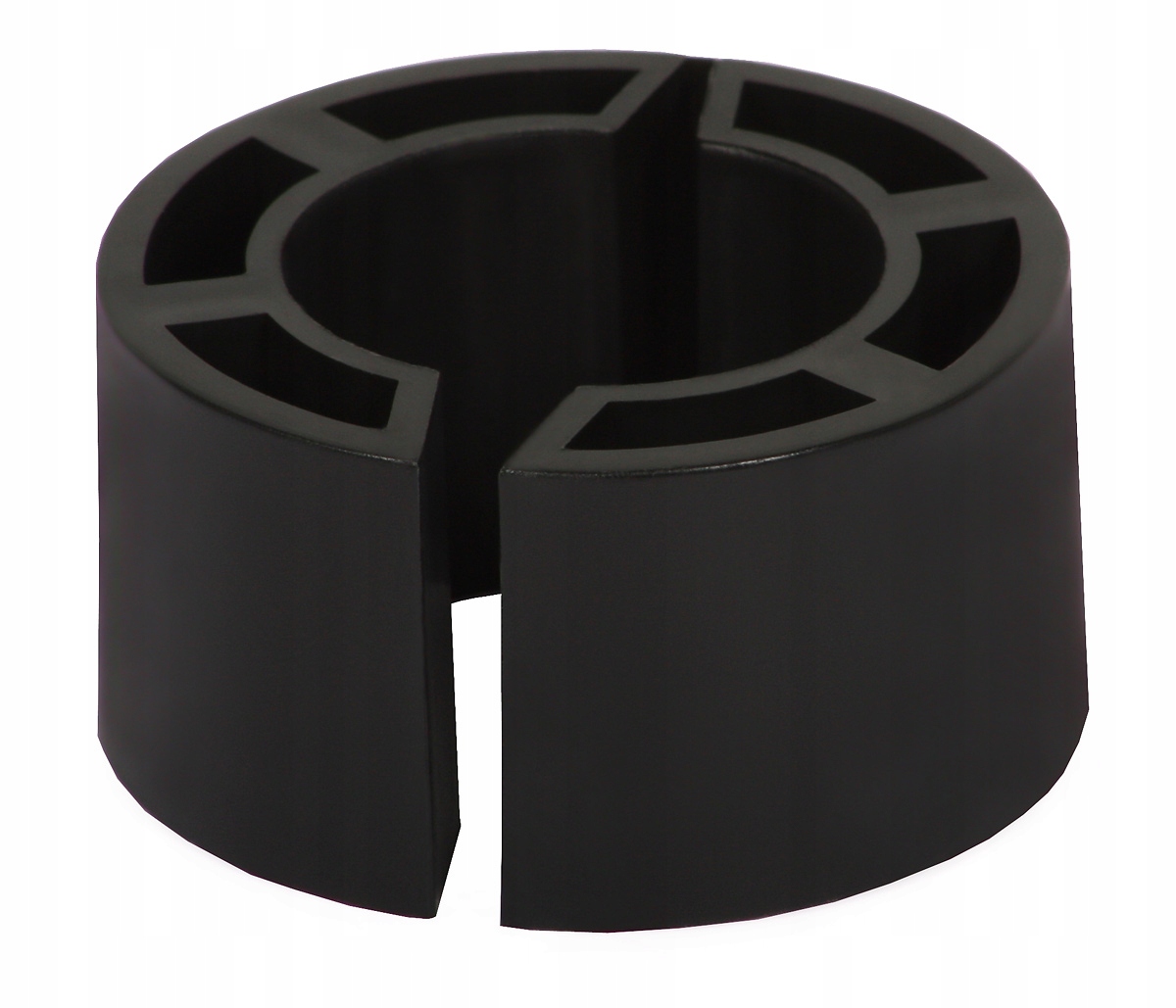

LNB jest dostarczany z 40 mm plastikowym adapterem pierścieniowym, który umożliwia montaż na standardowym uchwycie LNB 40 mm.

Cechy wyróżniające:

• obsługa rozdzielczości ULTRA HD (4K,8K)
• małe szumy fazowe HDTV-DVBS2 compliant
• małe szumy własne
• mały pobór prądu
• bardzo duża separacja pomiędzy polaryzacjami
• bardzo duża stabilność częstotliwości
• konwerter przeznaczony do czaszy 80 cm
• Astra, Hotbird

Dane techniczne:

• rozmiar czaszy dla której dedykowany jest konwerter: 80 cm
• dolne pasmo - wejście - 10,7 - 11,7 GHz
• dolne pasmo - wyjście - 950 - 1950 MHz
• oscylator dolny - 9,75 GHz
• górne pasmo - wejście - 11,7 - 12,75 GHz
• górne pasmo - wyjście - 1100 - 2150 GHz
• oscylator górny - 10,6 GHz
• dryft temperaturowy oscylatora - +/- 1 MHz max
• szum fazowy - -90 dBc/Hz max
• wzmocnienie - 55 dB min ~ 65 dB max
• nierównomierność charakterystyki: +/- 6 dBpp max.
• sterowanie polaryzacja V - 13 V
• sterowanie polaryzacja H - 18 V
• VSWR - 2.0:1 max.
• F/D: 0.6
• separacja pomiędzy polaryzacjami: 22 dB min
• pobór prądu: 180 mA max na port 10-20 V
• impedencja wyjściowa - 75 Ohm
• temperatura pracy - -30...+60C

W komplecie redukcja 40 mm
