Miernik sygnału satelitarnego SAT-FINDER CORAB

Miernik sygnału satelitarnego SAT-FINDER CORAB

• Miernik pozwala na precyzyjne ustawienie anteny satelitarnej.
• Miernik pracuje w torze pomiarowym pomiędzy konwerterem LNB a tunerem satelitarnym.
• Zasilanie testera odbywa się bezpośrednio z tunera poprzez kabel koncentryczny.
• Zakres częstotiwości: 950 - 2150 MHz
• Maksymalny poziom wejścia: -10dBm
• Minimalny poziom wyjścia: -40dBm
• Zasilanie: 13-18V DC
• Urządzenie nie wymaga baterii
• Sygnał dźwiękowy

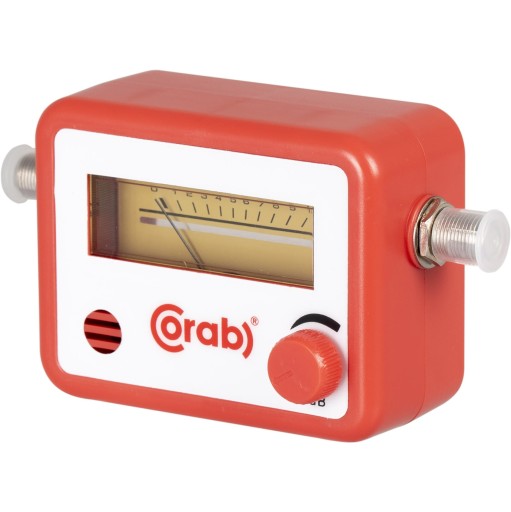

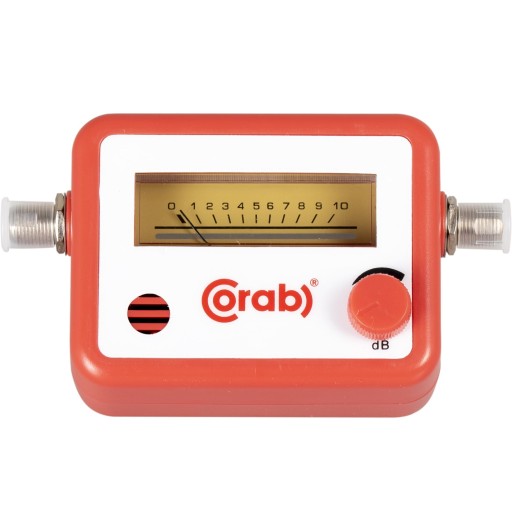

SAT-FINDER jest bardzo prostym i wygodnym w obsłudze urządzeniem do ustawiania optymalnego poziomu sygnału odbieranego przez antenę satelitarną. Miernik został wyposażony we wskaźnik wychyłowy poziomu sygnału oraz sygnalizator o zmiennym natężeniu dźwięku, ułatwiający dokładne i szybkie ustawienie pozycji anteny. Miernik wpina się pomiędzy tuner satelitarny a konwerter.

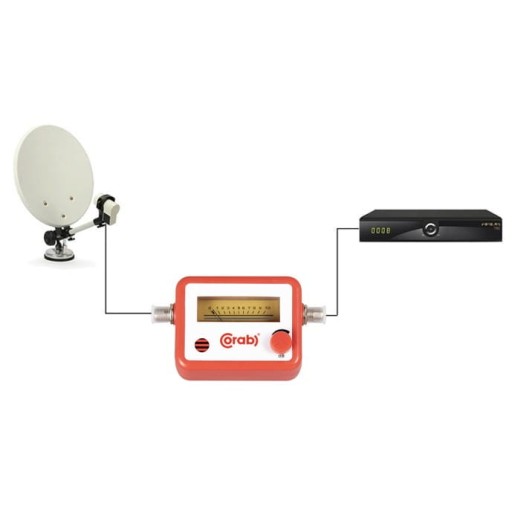

Jak podłączyć miernik i ustawić antenę?

1. Podłącz jeden koniec kabla antenowego do konwertera, a drugi do miernika.
2. Podłącz drugi koniec kabla do odbiornika i połącz go z miernikiem. Zwróć uwagę na podłączenie kabla do odpowiedniego gniazda miernika.
3. Upewnij się, że Twój miernik jest włączony. Skala miernika powinna być podświetlona, a wskazówka powinna pokazywać wartości w okolicach 2 jednostek.
4. Ustaw swoją antenę w odpowiedniej pozycji horyzontalnej i wertykalnej w zależności od wyszukiwanej satelity.
5. Wyreguluj miernik potencjometrem tak by wskazywał w okolicach 5 jednostek. Obrót potencjometru zgodnie z ruchem wskazówek zegara spowoduje wzrost wskazań
6. Poszukaj sygnału z satelity powoli korygując ustawienie anteny. Gdy wskazania miernika osiągną maximum, użyj potencjometru by obniżyć wartość odczytu do 5 jednostek. Obrót potencjometru odwrotnie do ruchu wskazówek zegara spowoduje spadek wskazań. Kontynuuj korekcje ustawień anteny, aż do osiągnięcia jak najwyższej wartości odczytu.
7. Odłącz miernik i połącz konwerter bezpośrednio z odbiornikiem.
