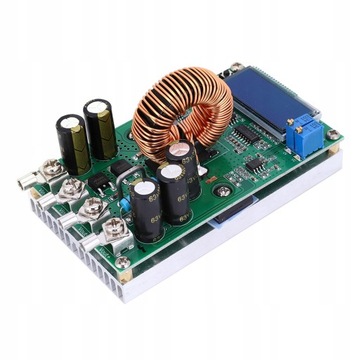

Понижающий модуль преобразователя постоянного тока в постоянный ток 20 А

Funkcja:

1. Ochrona nadprądowa, bezpieczniejsza i bardziej niezawodna w użyciu.

2. Regulowane napięcie obniżania, może być używane jako ładowarka akumulatorów, moduł sterownika LED prądu stałego.

3. Wyświetlacz LCD, podwójny wyświetlacz napięcia i prądu.

4. Z zabezpieczeniem przed zwarciem i zabezpieczeniem przed odwrotną polaryzacją wejścia.

5. Szeroki zakres napięcia wyjściowego, duży prąd wyjściowy i maksymalna wydajność konwersji 95%.

. Moduł Przetwornica Step down DC-DC 20A

. Moduł Przetwornica Step down DC-DC 20A

Specyfikacja:

Typ artykułu: moduł zasilania;

Model: WD5020

Napięcie wejściowe: 7 ~ 50 V

Napięcie wyjściowe: 0 ~ 36 V ciągłe regulowane (może być używany tylko jako moduł obniżający, wejście musi być większe niż wyjście 1 V lub więcej)

Prąd wyjściowy: regulowany, maksymalnie 20 A (zaleca się używanie go w 15 A. Może naturalnie rozpraszać ciepło przy 10 A lub poniżej 140 W. Jeśli przekracza, należy wzmocnić rozpraszanie ciepła! Stały prąd wymaga napięcia wyjściowego 2 V lub więcej, aby dostosować. Aktualna regulacja może działać tylko przy stałym stanie prądu.)

Moc wyjściowa: do 300 W (zalecane użycie w granicach 250 W, należy zmniejszyć moc przy użyciu dużej różnicy ciśnień)

Temperatura pracy: -20 ~ + 75 ℃ (zwróć uwagę na temperaturę rury zasilającej podczas używania, proszę wzmocnić rozpraszanie ciepła)

Częstotliwość robocza: 300 KHz

Efektywność konwersji: do 95%

Zabezpieczenie przed zwarciem: tak, wartość prądu stałego jest obecnie ustawiona przez prąd stały

Ochrona przed odwrotnym podłączeniem wejścia: tak

Cofanie wyjścia: Nie, proszę dodać diodę do ładowania!

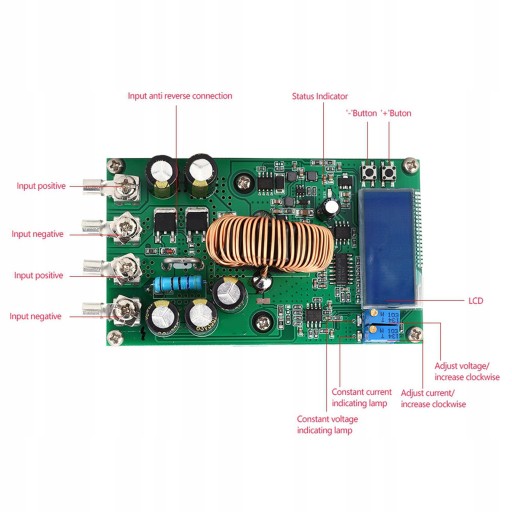

Metoda okablowania: listwa zaciskowa lub zacisk lutowniczy, VIN jest wejściem, VOUT jest wyjściem

Rozmiar: 100 x 60 x 48 mm / 3,94 x 2,36 x 1,89 cala

Metoda kalibracji: ten moduł ma funkcję kalibracji, więc nie musisz się martwić, że wyświetlany pomiar jest niedokładny. Po prostu skalibruj raz! Moduł został skalibrowany przed opuszczeniem fabryki, jeśli moduł wyświetlany jest niedokładnie, można użyć następującej metody do przeprowadzenia kalibracji!

Kalibracja napięcia: W stanie bez obciążenia naciśnij i przytrzymaj przycisk "+", włącz zasilanie, wejdź w tryb kalibracji napięcia, ekran LCD zacznie migać, zwolnij przycisk "+", naciśnij "+" Przycisk '', aby dodać, ''- '', aby zmniejszyć, skalibrować do prawidłowego napięcia wejściowego, na przykład: napięcie wejściowe wynosi 12,65 V, a następnie dostosować bieżące napięcie do 12,65 V, automatycznie zapisać po 2 sekundach, zasilanie jest wyłączone i kalibracja zakończona!

. Moduł Przetwornica Step down DC-DC 20A

. Moduł Przetwornica Step down DC-DC 20A

Instrukcja ustawiania:

Przycisk „+” ustawia tryb wyświetlania i jest podzielony na trzy typy:

1. Tryb F-0: wyświetla napięcie wyjściowe;

2. Tryb F-1: wyświetlanie napięcia wejściowego;

3. Tryb F-2: naprzemiennie wyświetlaj napięcia wejściowe i wyjściowe;

Instrukcja użytkowania: Naciśnij przycisk „+”, aby przełączać się między trzema trybami wyświetlania. Naciśnij przycisk „-”, aby zapisać i wyjść. Naciśnij sam przycisk „-”, aby przełączyć podświetlenie ekranu LCD.

Zakres zastosowań (trzy aplikacje)

Należy zauważyć, że regulowany prąd stały musi być w trybie prądu stałego, gdy rzeczywisty prąd wyjściowy obciążenia jest większy niż prąd ustawiony. W przeciwnym razie będzie działać w stanie stałego napięcia. Nie jest to prąd ustawiony na 2A, czyli każdy sprzęt zmieni się na 2A. Wiedzieć. Stały prąd powyżej 2 V napięcia wyjściowego zacznie obowiązywać!

1. Używaj jako normalnego modułu obniżającego napięcie z zabezpieczeniem nadprądowym

Instrukcje:

(1) W warunkach bez obciążenia wyreguluj „stałe urządzenie piezoelektryczne CV”, aby napięcie wyjściowe osiągnęło pożądaną wartość napięcia;

(2) podłącz obciążenie, podłącz linię grubym punktem, wyreguluj licznik "potencjometru prądu stałego", aby zmniejszyć rozmiar, domyślna fabryka to 10A, jeśli rzeczywista potrzeba jest niższa niż wyjście prądu stałego 10A, potrzebujesz aby ustawić licznik zegara Zmieni się wyświetlacz prądu pętli. (Aktualna wartość wyświetlana przez amperomierz wynosi 4A, wtedy maksymalny prąd modułu jest ograniczony do 4A, a czerwona kontrolka wskaźnika prądu stałego zapala się, gdy prąd osiągnie 4A)

2. Użyj jako ładowarki baterii

Instrukcje:

Ważna rzecz: wielu rodziców otrzymało lampę MOS, kiedy po raz pierwszy zaczęli jej używać. W szczególności służą do ładowania akumulatora i połączenia silnika z silnikiem. Pamiętaj o dodaniu diody na wyjście modułu, aby zapobiec przepływowi wstecznemu. Reflow trzeba spalić, diody dostępne w sprzedaży! Pamiętaj Pamiętaj! !

(1) Określ napięcie podtrzymujące i prąd ładowania akumulatora; (Jeśli parametr baterii litowej wynosi 3,7 V/2200 mAh, wówczas napięcie pływakowe wynosi 4,2 V, a maksymalny prąd ładowania wynosi 1C, tj. 2200mA)

(2) W warunkach bez obciążenia wyreguluj „stały piezoelektryczny pozycjoner CV”, aby napięcie wyjściowe osiągnęło napięcie pływakowe;

(3) Akumulator jest podłączony do tylnego końca diody zapobiegającej przepływowi wstecznemu. Połączona linia jest gruba. Ustaw „potencjometr prądu stałego”. Odwrotny zegar jest przekręcony. Domyślna fabryka to 10A. Jeśli rzeczywista moc wyjściowa jest niższa niż moc wyjściowa prądu stałego 10A, dostosowanie aktualnego wyświetlania do zmiany zajmuje kilka obrotów zegara wstecznego. (Aktualna wartość wyświetlana przez amperomierz wynosi 4A, wtedy maksymalny prąd modułu jest ograniczony do 4A, a
