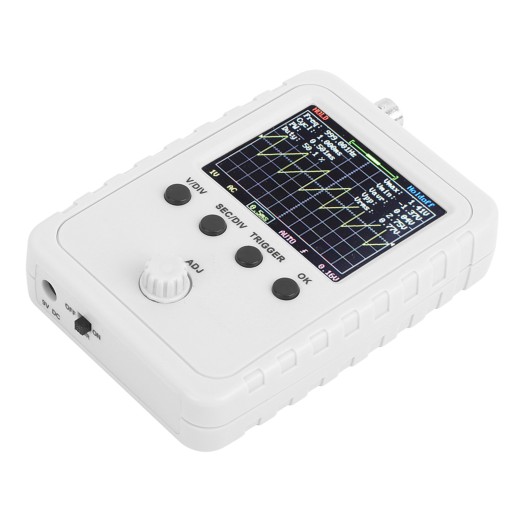

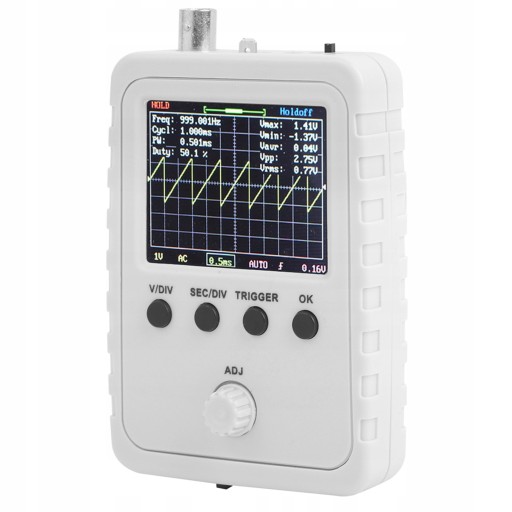

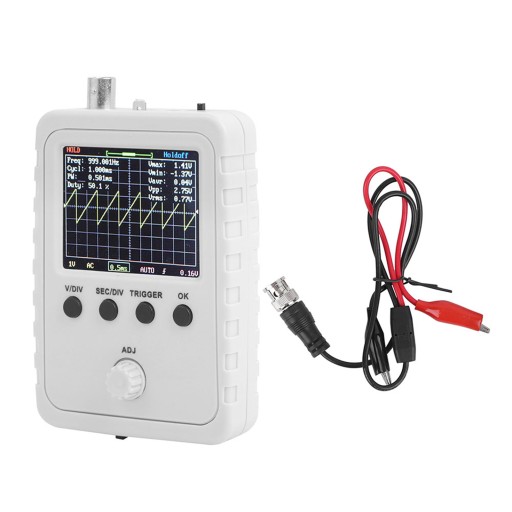

ПОРТАТИВНЫЙ ЦИФРОВОЙ ГРАФИЧЕСКИЙ ОСЦИЛЛОСКОП ДСО 150

Funkcja:1. Zastosuj ARM Cortex-M3 (STM32F103C8) i dołącz kolorowy wyświetlacz TFT o przekątnej 2,4 cala.

2. Używany do wtórnego rozwoju na podstawie tego zestawu, na przykład można go zmienić na miliwoltomierz, rejestratory danych.

3. Chodź z instrukcjami, łatwymi w instalacji i obsłudze, z trybami automatycznego/normalnego/pojedynczego wyzwalania, łatwymi do uchwycenia przebiegu chwili.

4. Dostępne wyzwalanie zboczem narastającym lub opadającym, obserwowalny poprzedni przebieg przed wyzwoleniem (opóźnienie ujemne), może zatrzymać wyświetlanie przebiegu w dowolnym momencie (funkcja HOLD).

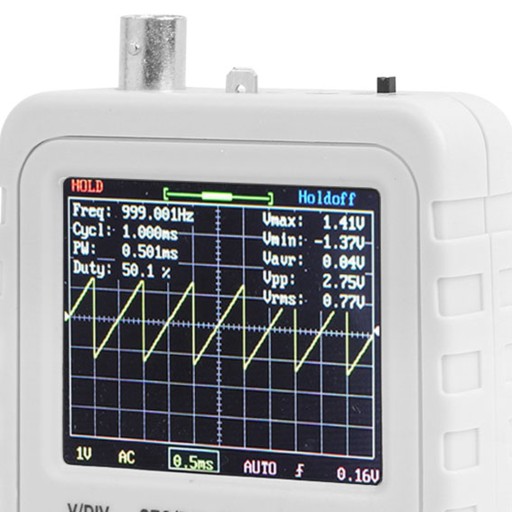

5. Z cyfrowym wyświetlaczem parametrów przebiegu, w tym częstotliwości, okresu, szerokości impulsu, współczynnika wypełnienia, wartości Mmaximum./MIN./AVG./Peak-Peak/wirtualnych.

6. Z rozpoznawaniem kontrolera TFT i funkcją przechowywania przebiegów, nie straci kształtu fali po wyłączeniu zasilania.

7. Wykrywanie zwarcia i przerwy w obwodzie: może pomóc użytkownikowi znaleźć błąd lutowania, SMD został przylutowany, bardziej odpowiedni dla początkujących elektronicznych.

. PRZENOŚNY GRAFICZNY OSCYLOSKOP CYFROWY DSO 150

Specyfikacja:Typ artykułu: oscyloskop cyfrowy

Materiał: inżynieria tworzywa sztucznego

Przeznaczenie: oscyloskop DIY

Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 1MSa/s

Pasmo analogowe: 0-200 KHz

Zakres czułości: 5mV / div-20mV / idv

Maksymalne napięcie wejściowe: 50Vpk (1x sonda)

Impedancja wejściowa: 1MΩ / 20pF

Dokładność: 12 bitów

Długość rekordu: 1024 punkty

Tryb sprzęgania: DC/AC/GND

Zakres podstawy czasu: 500s / Div-10us / Div

Tryb wyzwalania: automatyczny, normalny i pojedynczy

Pozycja wyzwalacza: środek bufora

Napięcie zasilania: DC 9V (8-10V)

. PRZENOŚNY GRAFICZNY OSCYLOSKOP CYFROWY DSO 150

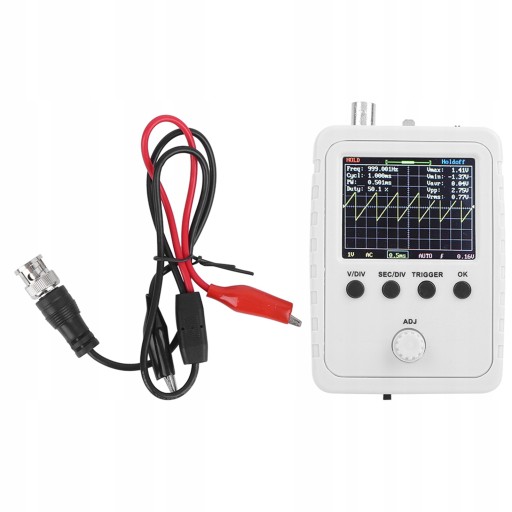

Lista pakietów:1 x oscyloskop

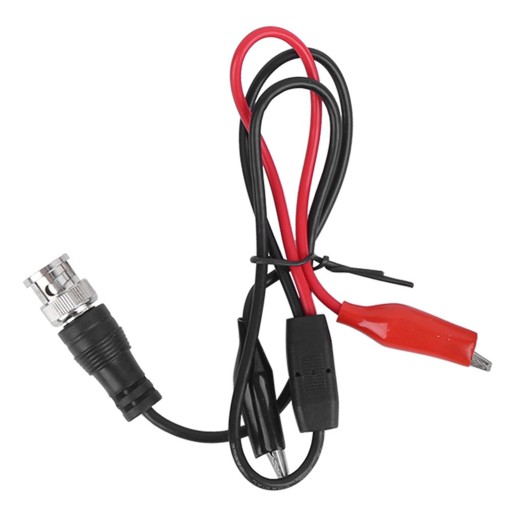

1 x uchwyt testowy

1 x instrukcja obsługi
