Konstrukcja schodów na 11 stopni z barierką | wysokość od 176 do 252 cm

Konstrukcja schodów modułowych do samodzielnego montażu

Self_Step z barierką

Najważniejsze atrybuty schodów SelfStep:

✔ Zestaw elementów konstrukcyjnych do budowy schodów zewnętrznych lub wewnętrznych, zarówno w gospodarstwach domowych, jak i w przemyśle.

✔ Oferta dotyczy konstrukcji dla 11 stopni (nie są częścią zestawu!).

✔ Specjalne otwory montażowe stopni pozwalają na regulację nachylenia schodni i są odpowiednie dla wysokości od 176 do 252 cm.

✔ Łatwy montaż przy pomocy podstawowych narzędzi dostępnych w każdym domowym warsztacie.

✔ Stabilna barierka jednostronna wykonana z rury ocynkowanej. Łączenia żeliwne ze śrubami nierdzewnymi.

✔ Nośność schodów wynosi 1320 kg i została potwierdzona badaniami.

✔ Zgodność z normą budowlaną PN-EN 1990 (europejska norma dotycząca projektowania konstrukcji).

✔ Gruba powłoka cynkowa zapewnia ochronę antykorozyjną nawet do 50 lat użytkowania!

✔ Nie wymaga konserwacji, wystarczy zamontować i korzystać z bezpiecznych, estetycznych schodów.

✔ Wykonany z najwyższej jakości stali. Produkt polski.

Ważne: stopnie nie są częścią zestawu. Należy je zakupić na naszych aukcjach lub jako zestaw.

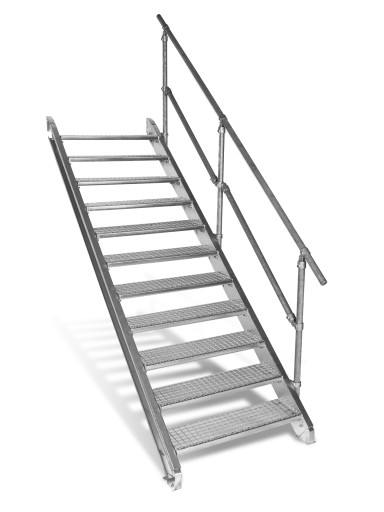

Zestawy widoczne są powyżej opisu.

Skład kompletu SelfStep_11

W skład kompletu wchodzą:

1. belka wsporcza o długości 3080 mm | 2 sztuki (lewa i prawa);
2. stopa dolna - do mocowania konstrukcji do podłoża | 2 sztuki (lewa i prawa);
3. uchwyt łukowy - do mocowania konstrukcji do ściany lub podestu | 2 sztuki;
4. śruba M12x25 mm, DIN933, ocynkowana ogniowo - do mocowania stopni oraz uchwytów dolnych (2) i górnych (3) | 52 sztuki;
5. nakrętka M12 DIN934, ocynkowana ogniowo | 52 sztuki;
6. kotwa mechaniczna M10x80 ze stali nierdzewnej - do montażu uchwytów dolnych (2) lub górnych (3) | 4 sztuki;
7. podkładka M12 DIN125, ocynkowana ogniowo | 104 sztuki;
8. instrukcja montażu;
9. deklaracja zgodności 2.1.

Belki wsporcze oraz uchwyty dolne (2) i górne (3) zostały wykonane z blachy zimnowalcowanej o grubości 3 mm, pochodzącej z europejskiej produkcji (UE). Wszystkie elementy zostały ocynkowane ogniowo. Wyjątkiem jest kotwa mechaniczna, która została wykonana ze stali nierdzewnej.

Ważne: stopnie nie są częścią zestawu. Należy je zakupić na naszych aukcjach lub jako zestaw.

Zestawy widoczne są powyżej opisu.

Montaż konstrukcji

Etapy montażu (wersja uproszczona):

1.       Zamontuj pierwszy i ostatni stopień do belek bocznych pozostawiając lekki luz na śrubach, co pomoże przy mocowaniu kolejnych stopni.

2.       Wykonaj otwory montażowe w ścianie lub konstrukcji podestu. Następnie zamontuj uchwyty łukowe i nasuń konstrukcję. Wykonaj otwory w belkach wsporczych poprzez otwory w uchwycie łukowym. Skręć uchwyty z belkami, pozostawiając lekki luz.

Wykonaj otwory montażowe w podłożu. Następnie nasuń konstrukcję na stopy i zaznacz otwory do nawiercenia. Zakotw stopy do gruntu. Wykonaj otwory w belkach wsporczych poprzez otwory w stopach. Skręć stopy z belkami.

3.       Zamontuj resztę stopni do szyn bocznych i wypoziomuj. Następnie dobrze dokręć wszystkie połączenia.

Do produktu załączona będzie pełna instrukcja montażu.

Instrukcja dostępna jest do pobrania - na końcu opisu produktu.

Dostosuj schody do swoich potrzeb

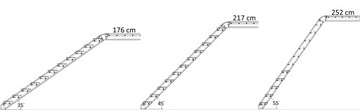

Belki wsporcze posiadają podłużne otwory do zamocowania stopni. Otwory te ułożone są względem siebie w taki sposób, aby możliwa była regulacja kąta nachylenia stopni, a tym samym konstrukcji, tak by dopasować schody do potrzebnej wysokości. Zakres wynosi od 176 do 252 cm.

Szczegółowe parametry techniczne i wartości dla danego nachylenia znajdziesz niżej, w części "Parametry techniczne".

Bezpieczne i trwałe schody

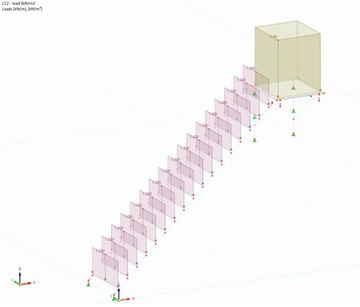

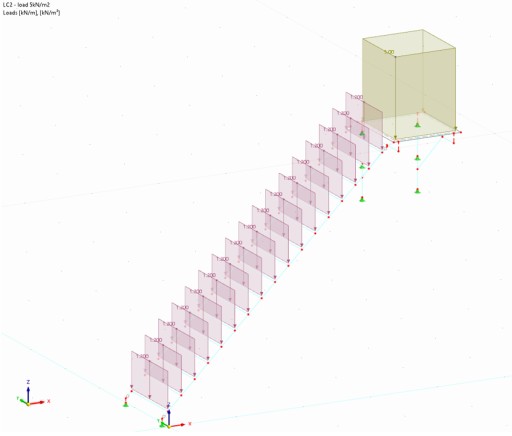

Konstrukcja schodów SelfStep została przebadana pod kątem nacisków i naprężeń. Wyniki potwierdzają, że produkt jest bezpieczny i trwały.

Nośność całej konstrukcji wynosi minimum 1320 kg.

Wartość ta została obliczona z przyjętym współczynnikiem 1.5, co można zobrazować sytuacją, w której 11 osób o wadze 120 kg jednocześnie podskakuje na każdym ze stopni.

Każdy element został wykonany z najwyższej jakości stali I gatunku, pochodzącej z europejskiej produkcji, co potwierdzają atesty materiałowe.

Jakość i bezpieczeństwo potwierdzone są zgodnością z europejską normą budowlaną - PN-EN 1990 "Podstawy projektowania konstrukcji".

Odporne na każdą pogodę

Wszystkie elementy kompletu zostały ocynkowane ogniowo poprzez zanurzenie w kąpieli cynkowej o temperaturze ponad 400 stopni!

Zgodność normą PN-EN ISO 1461 "Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową -- Wymagania i metody badań"

Powstała powłoka cynkowa gwarantuje nawet do 50 lat ochrony antykorozyjnej. *dla środowiska o średniej korozyjności C3.

Jest to najlepsza ochrona produktów stalowych na wpływ środowiska:

✔ deszcz,

✔wysokie i niskie temperatury,

✔śnieg,

✔wysokie zanieczyszczenie powietrza.

(ta wersja schodów nie posiada rury środkowej barierki, jak na zdjęciu po prawej)

Parametry techniczne schodów

Barierka jednostronna ocynkowana

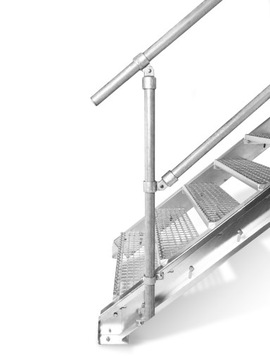

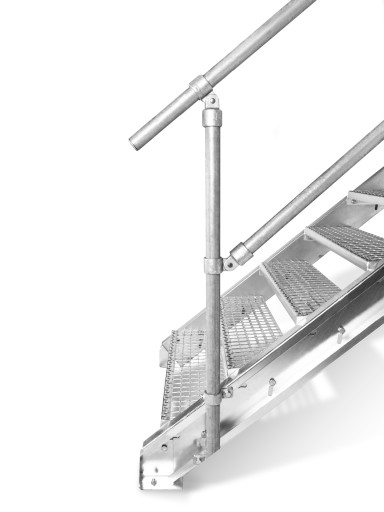

Ta wersja schodów posiada barierkę jednostronną składającą się grubościennej rury ocynkowanej o średnicy 42,4 mm oraz żeliwnych ocynkowanych uchwytów mocujących.

Konstrukcja barierki jest stabilna i trwała - wszystkie elementy zostały ocynkowane ogniowo.

Skład elementów barierki:

1. Rura ocynkowana ogniowo 42,4 x 2,9 mm w odcinkach: 3 x 1100 mm (słupek) oraz 1 x 3080 mm (pochwyt).

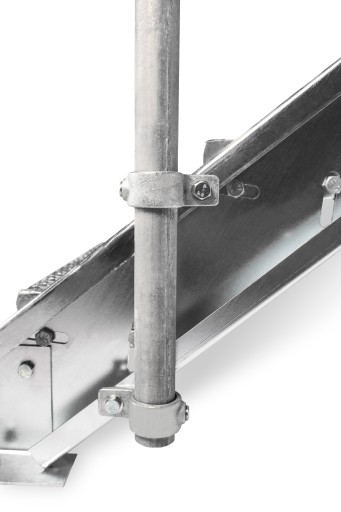

2. Uchwyt z pojedynczym uchem - 6 sztuk - do mocowania słupków do belki wsporczej schodów.
3. Pojedyncze gniazdo wychylne - 3 sztuki - do łączenia pochwytu ze słupkami.
4. Zaślepka żeliwna - 2 sztuki - do zamknięcia otworów na końcach pochwytu.

Montaż barierki

Instalacja barierki jest prosta i intuicyjna.

Skrócona instrukcja montażu:

1. Wykonać pierwszy otwór w belce wsporczej.
2. Nasunąć uchwyt z pojedynczym uchem na słupek, wypoziomować i skręcić do belki przy pomocy śruby. Następnie wynikowo wykonać drugi otwór i powtórzyć czynności.
3. Gdy mamy zamontowane słupki nasuwamy pojedyncze gniazda wychylne na pochwyt i mocujemy na słupki.
4. Wszystkie łączenia dokręcamy przy pomocy klucza imbusowego.
5. Zaślepiamy końcowe otwory pochwytu.

Do produktu załączona będzie pełna instrukcja montażu.

Instrukcja dostępna jest do pobrania - na końcu opisu produktu.

Przeznaczenie

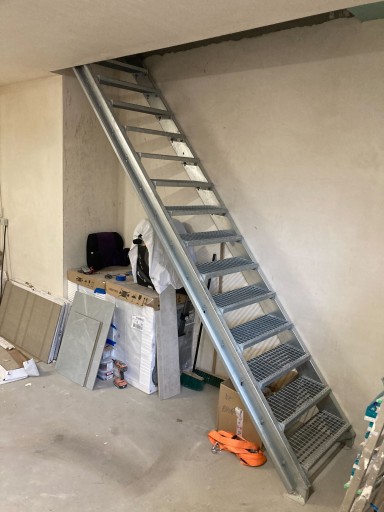

Konstrukcja SelfStep jest uniwersalna i może zostać użyta zarówno w budynkach mieszkalnych i gospodarczych, jak i w przemysłowych.

Przykłady zastosowania:

• schody zewnętrzne w budynkach gospodarczych ;
• schody zewnętrzne w budynkach mieszkalnych ;
• dostęp na antresolę / balkon / taras ;
• wejście na podest roboczy ;
• zejście do kanału naprawczego ;
• zejście do ziemianki ;
• zejście do piwnicy ;
• część ciągu komunikacyjnego w zakładzie produkcyjnym.

Inne wersje schodów SelfStep

Na naszej ofercie znajdują się inne wersje schodów:

✔ z barierką jednostronną, bez rury środkowej ;

✔ z barierką jednostronną, z rurą środkową (zdjęcie po lewej) ;

✔ z barierką dwustronną, bez rury środkowej ;

✔ z barierką dwustronną, z rurą środkową ;

✔ z podestem na kątownikach wsporczych ;

✔ z podestem na słupach wsporczych ;
