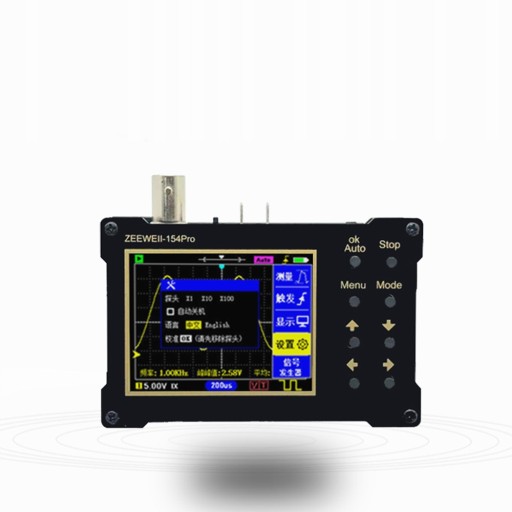

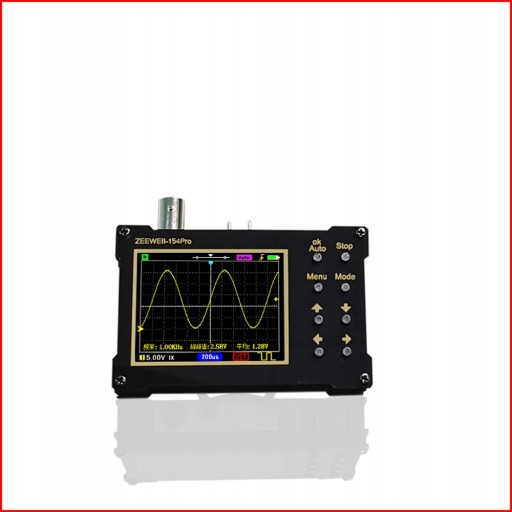

Цифровой осциллограф ZEEWEII DSO154Pro, 40 Мвыб/с

Ten wysokiej jakości oscyloskop ma architekturę ARM FPGA ADC, częstotliwość próbkowania 40MSa/s, jest bardziej stabilny i ma większą precyzję. Szerokie zastosowanie w debugowaniu mcu, naprawie samochodu, naprawie sprzętu gospodarstwa domowego, konkursie elektronicznym dla majsterkowiczów, debugowaniu zasilania, falowniku itp. Możesz spróbować.

Cechy:

2,4-calowy wyświetlacz TFT LCD: Wyposażony w kolorowy wyświetlacz TFT LCD o rozdzielczości 320*240, z jasnymi kolorami i wysokim kontrastem, można wyraźnie zobaczyć dane.

Wysoka praktyczność: architektura ARM FPGA ADC, z częstotliwością próbkowania 40MSa/s, bardziej stabilna i z większą precyzją.

Humanizowany projekt: kompaktowy wygląd, z 8-częściowymi przyciskami, może być używany jako przenośne narzędzie do debugowania na miejscu.

Łatwy w użyciu: automatyczna regulacja, zatrzymanie, menu i pojedynczy wyzwalacz można wykonać jednym kliknięciem. Skalowanie i ruch kształtu fali można wykonać, po prostu naciskając przycisk trybu, aby przełączać się między 4 przyciskami kierunkowymi, co jest bardzo wygodne.

Generator fal prostokątnych: można wyprowadzać sześć przebiegów, w tym fale sinusoidalne, fale prostokątne i fale trójkątne. Górna część oscyloskopu może wyprowadzać regulowany kształt fali o amplitudzie 3 V, zakres regulacji częstotliwości wynosi 0-2 MHz, dokładność wynosi do 0,1 Hz. Zakres regulacji cyklu pracy wynosi 1%-99%. Może być używany do kalibracji nowych sond, sterowania mosFET, wymiany kryształów itp.

3 tryby wyzwalania Projekt: Threr to 3 tryby wyzwalania, tryb automatycznego wyzwalania, normalny tryb wyzwalania, tryb pojedynczego wyzwalania.

Bogate i wydajne funkcje: Jeden przycisk do automatycznej regulacji, obsługa pojedynczego wyzwalacza, obsługa 14 parametrów pomiarowych, obsługa sond wysokonapięciowych X100.

Szerokie zastosowania: nadaje się do debugowania mcu, naprawy samochodów, naprawy sprzętu gospodarstwa domowego, elektronicznych zawodów dla majsterkowiczów, debugowania zasilania, falownika itp.

Dane techniczne:

Nazwa: Oscyloskop

Model: DS0154Pro

Materiał: ABS

Szerokość pasma: 18MHz

Bateria: 1 * wbudowany akumulator litowy wielokrotnego ładowania, 3,7 V, 1000 mAh (w zestawie)

Rozwiązanie sprzętowe: ARM FPGA ADC

Ekran: 2,4-calowy TFT LCD

Kanał 1

Rozdzielczość: 320*240

Częstotliwość próbkowania: 40MSa/s

Czas narastania: <20ns

Głębokość przechowywania: 16Kbit

Impedancja: 1MΩ

Podstawa czasu: 50ns-10s

Czułość pionowa: 20mV/dz-10V/dz

Maksymalne napięcie: ±40V(x1);±400V(x10)

Impedancja wejściowa: 1MΩ

Generator sygnału: regulacja częstotliwości 0-500 K, stałe napięcie 3,0 V

Tryb wyzwalania: automatyczny/normalny/pojedynczy

Pomiar kształtu fali: 14 typów

Tryb przewijania: ≥200ms wchodzenia w tryb przewijania

Rozmiar produktu: 87*58*18mm/3.42*2.28*0.71 cala

Lista pakowania (wersja o przepustowości 18M):

1 * oscyloskop

1 * Sonda

1 * Kabel

1 * wspornik

1 * Wytyczne
