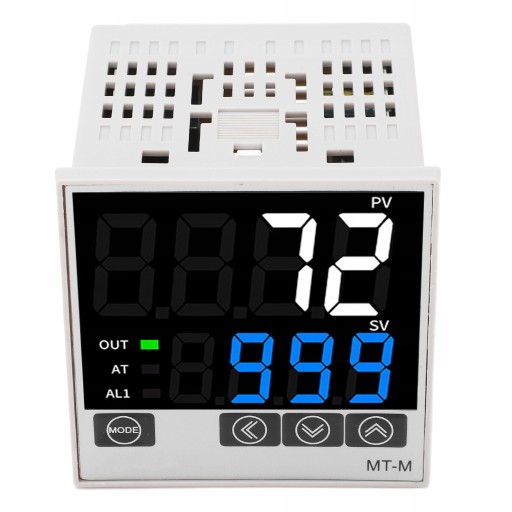

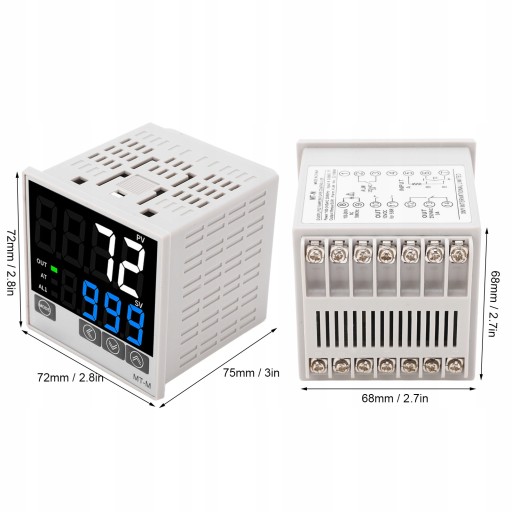

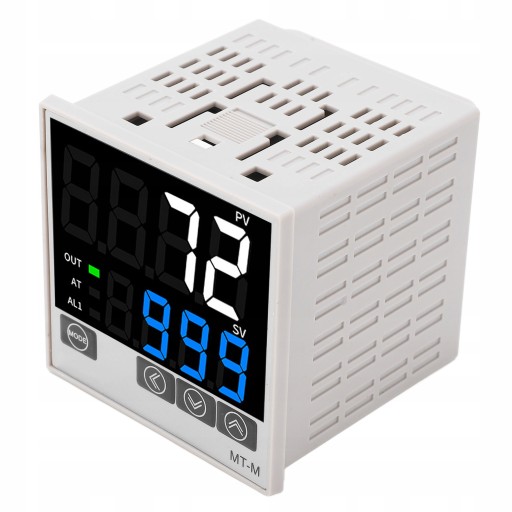

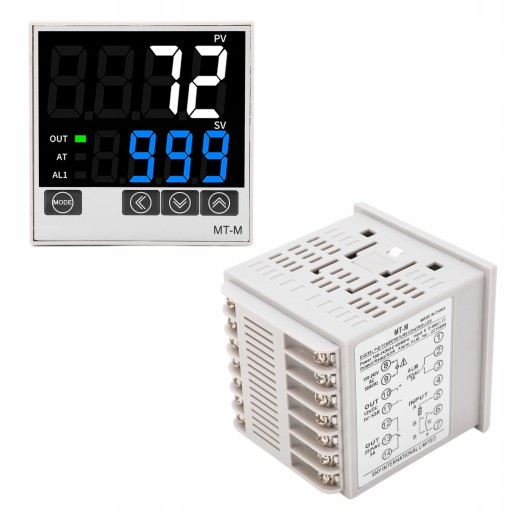

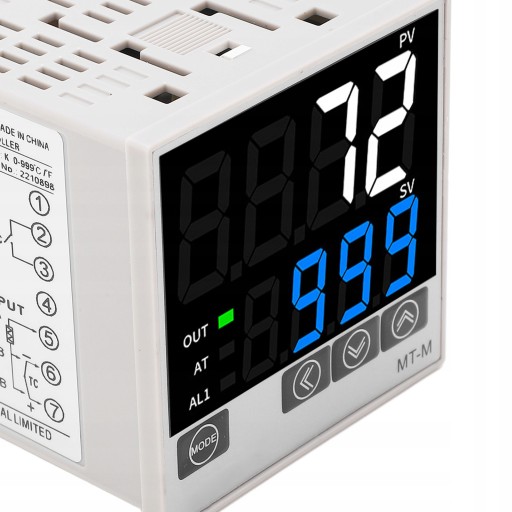

РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПИД-ТЕРМОРЕГУЛЯТОР 72х72мм

Funkcja:

1. Inteligentny kontroler: Ten regulator temperatury jest sterowanym mikrokontrolerem mikrokomputerem inteligentnym instrumentem kontroli temperatury z funkcją samodostrajania PID.

2. Wyświetlacz cyfrowy: ten regulator temperatury jest podświetlany, zarówno w dzień, jak iw nocy można lepiej obserwować dane na ekranie.

3. 2 metody pracy: ten termostat ma tryby ogrzewania i chłodzenia, a użytkownicy mogą wybrać tryb zgodnie ze swoimi potrzebami.

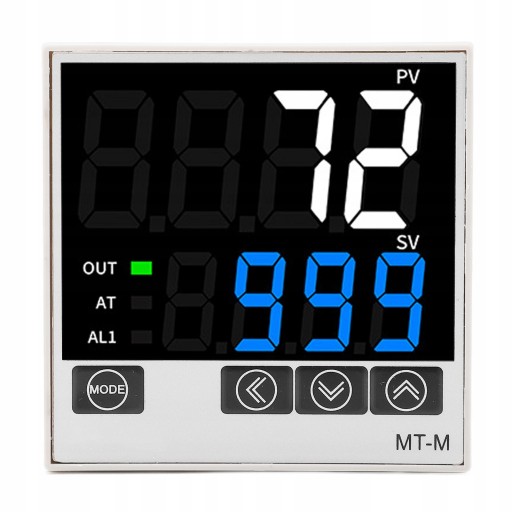

4. 5 funkcji wyświetlania: ten regulator temperatury ma pięć wyświetlaczy stanu, które są wartością procesową, wartością zadaną, wyjściem, alarmem i samodostrajaniem.

5. Automatyczny powrót: regulator temperatury ma funkcję automatycznego powrotu wyświetlacza, gdy zapomnisz powrócić do głównego trybu wyświetlania, miernik automatycznie powróci po 30 sekundach.

. REGULATOR TEMPERATURY TERMOREGULATOR PID 72x72mm

. REGULATOR TEMPERATURY TERMOREGULATOR PID 72x72mm

. REGULATOR TEMPERATURY TERMOREGULATOR PID 72x72mm

Specyfikacja:

Typ artykułu: zestaw regulatora temperatury PID

Materiał: ABS

Napięcie zasilania: AC100-240V 50/60HZ

Wejście: obsługuje 4 rodzaje termopar (K, J, E, N), użytkownik może dowolnie przełączać ustawienia

Wyświetlacz: wartość procesowa (PV), wartość zadana (SV), wyjście (OUT), alarm (ALM), samodostrajanie (AT) wyświetlanie stanu

Wyświetl jednostkę temperatury: celsjusza ℃/fahrenheita ℉, można przełączyć, aby ustawić jednostkę wyświetlania

Tryb sterowania:

1. Regulacja PID (w tym NO/OFF, bitowy PID i ciągły PID)

2. Kontrola samostrojenia

Tryb pracy: działanie odwrotne (ogrzewanie), działanie dodatnie (chłodzenie), użytkownik może ustawić

Dokładność: Dokładność pomiaru: ±0,5% FS Okres próbkowania: 0,5 sekundy

Ustaw zakres wartości:

Wartość zadana (SV): Ten sam zakres (PV)

Pasmo proporcjonalności (P): 0-pełny zakres (ustaw 0, dla sterowania NO/OFF)

Czas integracji (I): 0-999 sekund (ustaw 0, gdy brak efektu integracji)

Czas różnicowy (D): 0-999 sekund (ustaw 0, gdy nie ma efektu różnicowego)

Okres proporcjonalny: 1-100 sekund

Histereza wyjściowa sterowania bitowego Szerokość pętli: 1-100 ℃ (lub inne jednostki PV)

Wyjście sterujące: zestaw głównych wyjść sterujących, obsługujący 2 następujące metody wyjściowe do wyboru przez użytkownika.

Wyjście przekaźnikowe: pojemność styku AC250V 3A (obciążenie rezystancyjne)

Wyjście impulsowe napięcia: 0-12 V (dla zewnętrznego przekaźnika półprzewodnikowego SSR)

Wyjście funkcji alarmu: jeden zestaw wyjść, wybór 6 trybów Wyjście alarmu pojemność styku AC250V 3A

Inne parametry:

Pobór mocy: Środowisko użytkowania: temperatura nieprzekraczająca 0-50 ℃, wilgotność nieprzekraczająca 30-80% RH bez gazów korozyjnych

. REGULATOR TEMPERATURY TERMOREGULATOR PID 72x72mm

. REGULATOR TEMPERATURY TERMOREGULATOR PID 72x72mm

. REGULATOR TEMPERATURY TERMOREGULATOR PID 72x72mm

Lista pakietów:

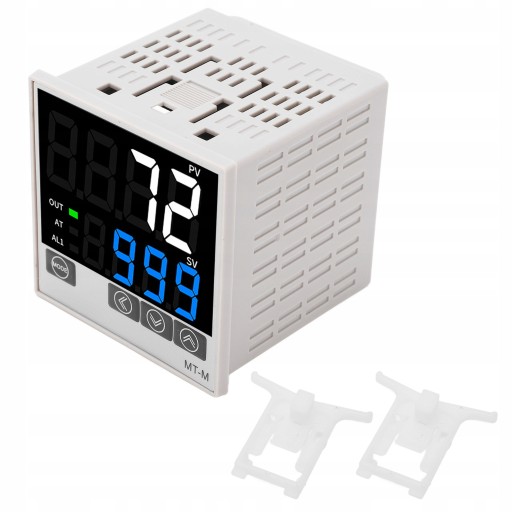

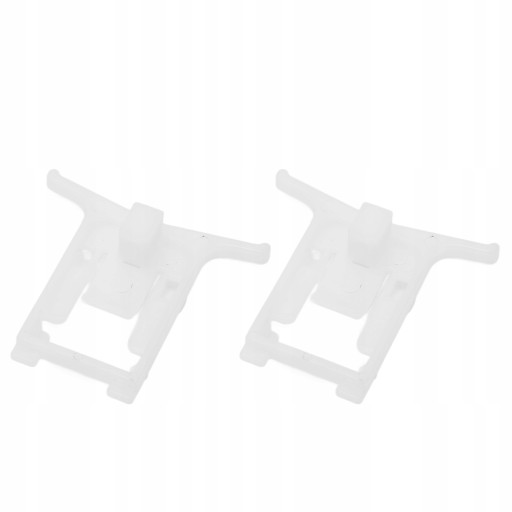

1 x regulator temperatury PID2 x uchwyt instalacyjny

1 x instrukcja

Notatka:

1. Sprawdź, czy specyfikacja numeru indeksu przyrządu i napięcie zasilania są takie same jak zamawianego przyrządu.2. Zgodnie ze schematem elektrycznym, okablowanie jest prawidłowe.3. Dla sygnału wejściowego termopary należy użyć tego samego przewodu do kompensacji materiału, co przewód termopary.4. Dla sygnału wejściowego RTD należy użyć tej samej specyfikacji przewodu o niskiej rezystancji, a długość trzech przewodów powinna być taka sama, jak to tylko możliwe.5. Zwróć szczególną uwagę, aby linia wejściowa zasilania i linia wejściowa sygnału czujnika nie mogły zostać pomylone z niewłaściwym połączeniem, w przeciwnym razie cały instrument spali się i złomuje, nie będzie można go naprawić. Zaciski wyjściowe nie mogą być zwarte przez silny prąd.6. Przewody zasilające i sygnałowe przyrządu oraz wysokoprądowe przewody wyjściowe należy w miarę możliwości oddzielić od siebie linie powierzchniowe w celu ograniczenia wpływu promieniowania elektromagnetycznego na przyrząd, w przypadku nieuniknionego podłączenia przyrządu należy zastosować przewody ekranowane.

1. Tryb ustawiania SV: Przy normalnym wyświetlaniu SV/PV naciśnij przycisk „MODE”, aby wyświetlacz SV zaczął migać, następnie naciśnij przycisk „. REGULATOR TEMPERATURY TERMOREGULATOR PID 72x72mm
