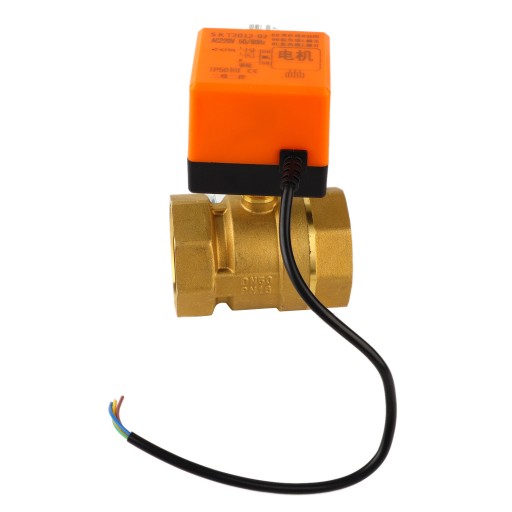

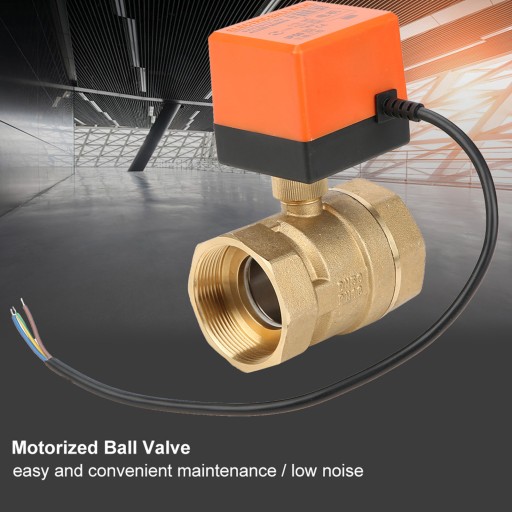

ДВУХХОДОВОЙ КЛАПАН ЗОНАЛЬНЫЙ КЛАПАН ЭЛЕКТРИЧЕСКИЙ ШАРОВОЙ КРАН 220 В DN50

AC 220 V G2 DN50 2-drogowy, 3-przewodowy, 2-punktowy zawór sterujący, mosiężny, elektryczny zawór kulowy z napędem elektrycznym

Cecha:

1. Zawór kulowy z napędem służy głównie do sterowania systemem wodnym ogrzewania, wentylacji i klimatyzacji.

2. Wykonany z wysokiej jakości mosiądzu, zawór jest wytrzymały i trwały.

3. Trójprzewodowe zawory kulowe z napędem silnikowym zapewniają wyjątkowy poziom kontroli, w szczególności sterowanie dwupunktowe.

4. W przypadku bardziej skomplikowanych systemów, systemów zautomatyzowanych, dobrym wyborem będzie 3-przewodowy, dwupunktowy system sterowania.

5. Zawór kulowy jest wygodny w użyciu i ma stabilną pracę.

Specyfikacja:

Materiał: mosiądz (zawór), stal nierdzewna 304 (trzpień), specjalna guma (uszczelka), stop aluminium (podstawa sterownika), tworzywo konstrukcyjne ABS (pokrywa sterownika)

Typ: 2-kierunkowe, 3-przewodowe sterowanie 2-punktowe

Silnik napędowy: silnik synchroniczny z histerezą

Napięcie robocze sterownika: AC220V

Pobór mocy: ≤7,5VA

Ciśnienie zaworu: 1,6 MPa

Dopuszczalna różnica ciśnień: ≤0,13 MPa

Odpowiedni płyn: zimna woda, gorąca woda

Odpowiednia temperatura płynu: 2 ℃ -90 ℃

Temperatura otoczenia: 0 ℃ -60 ℃

Czas otwarcia: około 10 s

Czas zamknięcia: około 5 sekund

Przyłącze zaworu: G2 (DN50)

Waga: 1412 g / 49,8 uncji (w przybliżeniu)

Metoda okablowania:

SR (dwukolorowy): COM

BR(brązowy): Zawór zamknięty

BL (niebieski): Zawór otwarty

Lista pakietów:

1 * zmotoryzowany zawór kulowy

Instalacja:

1, odetnij zasilanie przed instalacją i musi je zainstalować profesjonalista.

2. Kierunek przepływu musi być taki sam jak strzałka kierunkowa na korpusie zaworu.

3. Zawór powinien być umieszczony nad tacą na wodę wentylatora, aby krople wody spadały na tacę na wodę.

4. Zawór i sterownik muszą być zainstalowane w zakresie ± 60° w kierunku pionowym, a nad nimi powinna znajdować się co najmniej 30 mm przestrzeń do demontażu.

5. Należy zapewnić wystarczającą przestrzeń od otaczających rur, urządzeń i budynku do przeprowadzenia prac konserwacyjnych oraz zapewnić dostęp personelu konserwacyjnego do tego miejsca przez właz.

6. Nie można połączyć równolegle dwóch lub więcej zaworów. Jeśli naprawdę konieczne jest połączenie równoległe, użyj przekaźnika do izolacji.

7, Najpierw zainstaluj zawór i sprawdź ciśnienie na rurociągu, a następnie zainstaluj sterownik.

8. Jeśli sterownik jest już zainstalowany na zaworze, nie używaj siły na sterowniku podczas instalacji i debugowania, w przeciwnym razie sterownik zostanie uszkodzony.

9. Napędu nie można owinąć materiałem termoizolacyjnym, w przeciwnym razie wpłynie to na jego odprowadzanie ciepła.

10, Sterownik musi być solidnie uziemiony przewodami o przekroju nie mniejszym niż 1,5mm², pozostałe przewody powinny być zgodne z odpowiednimi normami elektryka.

11. Po instalacji i upewnieniu się, że wszystko jest w porządku, włącz i debuguj bez wody. Obserwować co najmniej trzy pełne działanie napędu, aż wszystkie części będą działać normalnie i prawidłowo.

12. Po regulacji bez wody, następnie debuguj wodą. Różnica ciśnień wahań wody w systemie musi być ściśle kontrolowana w granicach 0,13 MPa, aby zapewnić skuteczność działania zaworu względem przełącznika przepływu wody.
