КОМПЛЕКТ РОЛИКОВ ДЛЯ ОТКАТНЫХ ВОРОТ 70X70, 6 роликов - Большое дно 210мм

Wózek  zaprojektowany do bram ze znacznym wypełnieniem, nowoczesnych z szerokimi profilami gdzie pojawia się "napór wiatru".

Wózek specjalnie zaprojektowany do bram ze znacznym wypełnieniem, bram nowoczesnych z szerokimi profilami gdzie pojawia się "napór wiatru".

• dwie rolki w poziomie powodują znacznie lepszą pracę bramy przy dojeździe do gniazda .

  Jedyna na rynku rolka z łożyskiem zapiętym na pierścień Segera , precyzyjnie osadzonym z dokładnością  0,01 mm  .

• łożysko jest wciskane w otwór rolki wykonany z dokładnością 0,01 mm i zapinane na pierścień Segera .
• jedyna rozbieralna rolka na rynku z możliwością wymiany łożysk po latach
• łóżysko z szczelniejszymi  uszczelnieniami typ RS , czarne butylowe uszczelki z boku łożyska ,
• rolka naszej produkcji wykonywana z poziomu pręta w naszym zakładzie na tokarkach CNC - produkt polski .
• powiększona platforma o długości 210 mm
• wydłużone ramie wózka = większy rozstaw rolek = stabilniejsza praca bramy

Made in Poland

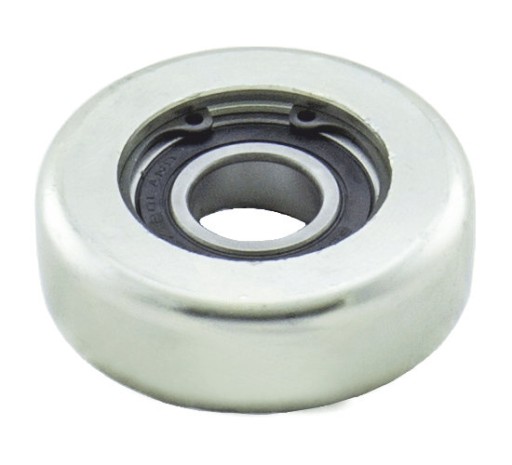

ROLKI - wykonane w standardzie "pod łożysko" (0,01 mm dokładności), precyzyjnie obsadzane (łożysko wciskane prasą, na tzw. "setkę w plusie”) i ŁOŻYSKO zapinane w rolce na pierścień osadczy Segera - nie zagniatane . Jest to jedyna rolka na rynku w której można wymiernić łożysko.

Jest to rozwiązanie droższe w produkcji, ale w 100% eliminujące niekorzystne zjawisko obracania się oraz wypadania łożyska z rolki na skutek działania siły osiowej. Pierścień  Segera wykonany jest z ulepszonej stali i osadzony w precyzyjnie (profesjonalnie) wyciętym kanaliku.

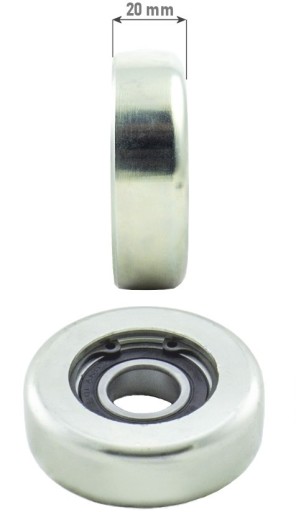

BIEŻNIA o powiększonej  szerokości 20 mm ( standard na rynku to 16 mm )   w kształcie idealnego łuku, co przekłada się na znacznie lżejszą pracę bramy.

ŁOŻYSKA - produkowane przez nas wózki wyposażone są w łożyska typu 2RS (uszczelnienie z tworzywa).  Dzięki temu dostaje się do nich mniej brudu i jednocześnie zwiększa się ich żywotność.

Symbol: ZL.WBR.6B.70x4.S+

Zestaw pod szynę 70x70x4mm zawiera

• 2 x wózek wahliwy regulowany 6-rolkowy do bram pełnych.
• 1 x gniazdo najazdowe z rolkami
• 1 x rolka najazdowa
• 1 x rolka prowadząca z kątownikiem (do wyboru. Wszystkie opcje na końcu ogłoszenia)

UWAGA!

Prosimy sprawdzić dokładnie jakie są wymiary Państwa szyny (profilu). Wymiary te określamy mierząc profil  po zewnątrz  oraz grubość ścianki , NIE wewnątrz . 70x70x4  - wymiar zewnetrzny 70 ścinka 4.

Na innej aukcji zestaw do szyny 80x80x5

Przeznaczenie zestawu:

• Bramy pełne
• Waga bramy: do 700 kg
• Światło wjazdu: 4-7 m
• waga zestawu 19,5 kg .

Elementy zestawu:

Wózek WBR.6B.70x4.S+

Wózek specjalnie zaprojektowany do bram ze znacznym wypełnieniem, bram nowoczesnych z szerokimi profilami. Dwie rolki w poziomie powodują znacznie lepszą pracę bramy przy dojeździe do słupka.

• Materiał rolki: stal
• Platforma: regulowana, 210 × 120 × 8 mm
• Rolki: Ø60,5 mm × 20 mm, stalowe, w kształcie idealnego łuku
• Łożysko: 6004 2RS, zapinane na pierścień Segera
• Powłoka: ocynk galwaniczny

Wózki projektowane w systemie ZWD3 - CAD/ CAM z modułem obliczeniowym działających sił.

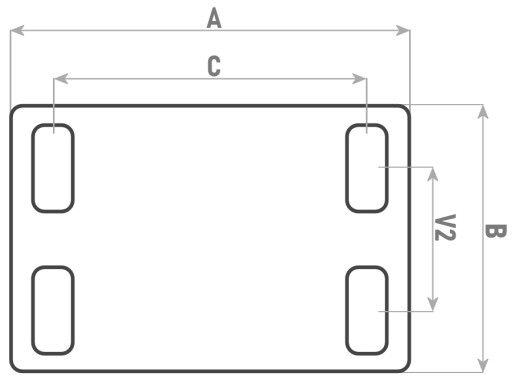

Wymiary montażowe wózka:

A: 210 mm

B: 120 mm

C: 170 mm

V2: 44-84 mm regulacja na fasolkach (otwory 39 × 18 mm) / zakres rozstawu szpilek w betonie.

Platformy z fasolkami, dzięki którym na szpilkach wychodzących z ławy można regulować ustawienie wózka we wszystkich płaszczyznach.

Gniazdo najazdowe z rolkami.

• rolki naprowadzające skrzydło bramy
• otwory odprowadzające wodę
• powłoka galwaniczna

Pamiętaj! Montuj gniazdo i rolkę tak, by rolka wyraźnie wjeżdżała na gniazdo (lekko unosząc bramę). Dzięki temu odciążane są wózki gdy brama jest zamknięta. Z praktyki wiemy, że bramy są zamknięte przez 99% czasu, u 99% klientów. Odciążając wózki, wydłużasz ich żywotność!

Rolka najazdowa z zaślepką i odbojnikiem, montowana w szynie jezdnej.

Zadaniem jej jest podtrzymywanie ciężaru bramy w stanie "brama zamknięta".

Dzięki odbojnikowi brama zatrzymuje się bez dodatkowego hałasu, oraz zmniejsza się siła "uderzenia".

Jest to naszej produkcji rolka najazdowa, w której rolka zamontowana jest na sworzniu zapinanym pierścieniem Segera (nie zagniatana, bez zabezpieczenia, jak w większości rolek na rynku). Eliminuje to ryzyko wybicia sworznia. Daje to możliwość demontażu i wymiany samej rolki w razie problemów.

Śruby montażowe "wchodzą" w nitonakrętkę o długim gwincie (10 mm, nie jak u konkurencji gwint wyłącznie w blaszce 3-4 mm), co zapewnia stabilność połączenia montażowego.

Mocny spaw zaślepki zabezpiecza przed jej oderwaniem się.

Rolka górna z kątownikiem

Gratis do wyboru (podać w uwagach)

• 33 mm łożyskowana do ceownika 40/40/3 (dołączamy tę, gdy nie jest podana inna w uwagach)
• 43 mm łożyskowana do ceownika 50/50/3
• 25 mm co ceownika 30/30/2
• 35 mm do ceownika 40/40/2

NA INNYCH AUKCJACH WÓZKI 6 ROLKOWE Z DODATKOWYM  UCHWYTEM GÓRNYM GRATIS 40 LUB 60 mm DO WYBORU ORAZ   DODATKOWĄ ZASLEPKĄ.
