Домофон Орно OR-DOM-RE-920/G

Zestaw domofonowy jednorodzinny, bezsłuchawkowy ELUVIO INTERCOM - SZARY

symbol OR-DOM-RE-920/G

Orno

Zestaw domofonowy ELUVIO INTERCOM, bezsłuchawkowy, głośnomówiący  z funkcją interkomu przeznaczony do montażu w domach jednorodzinnych.

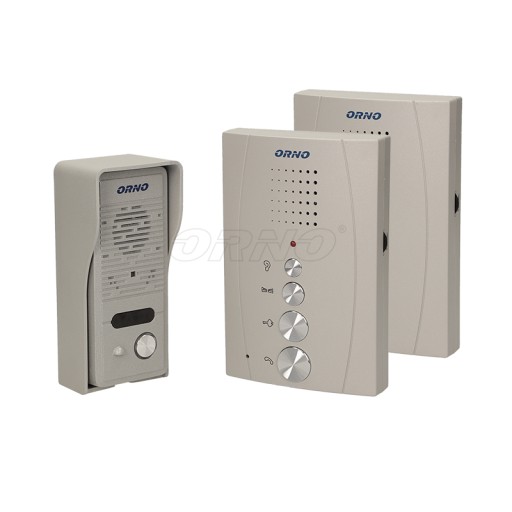

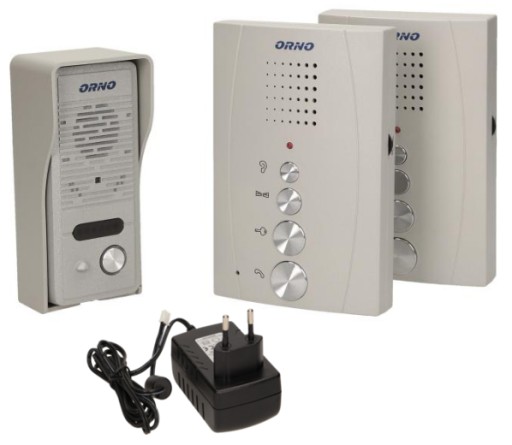

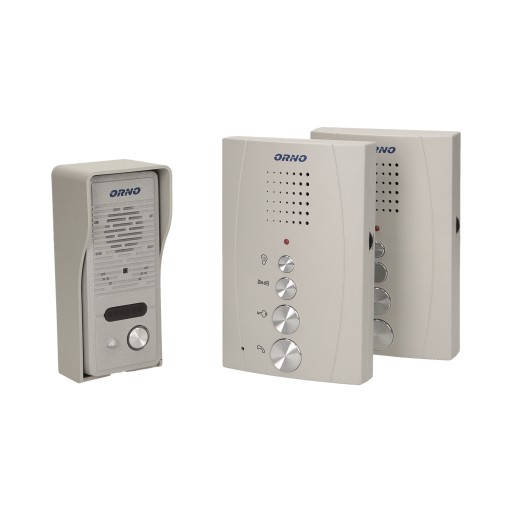

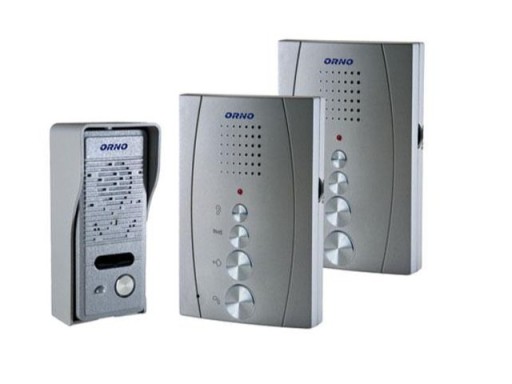

Zestaw domofonowy ELUVIO INTERCOM składa się z:

• panela zewnętrznego (kasety) - 1 szt.,
• unifonu - 2 szt.,
• daszka zabezpieczającego panel przed złym wpływem warunków atmosferycznych i do montażu natynkowego - 1 szt.,
• zasilacza do gniazdka 12VDC/1000mA.

RODZAJ PRZEWODU ŁĄCZĄCEGO ELEMENTY ZESTAWU (element wyposażenia dodatkowego)

• Przewód łączący moduł zewnętrzny z unifonem od 15 do 50m: 4 x 0,5mm2; od 50 do 100m: 4 x 0,75mm2
• Przewód łączący unifon z elektrozaczep 2 x 1 mm2

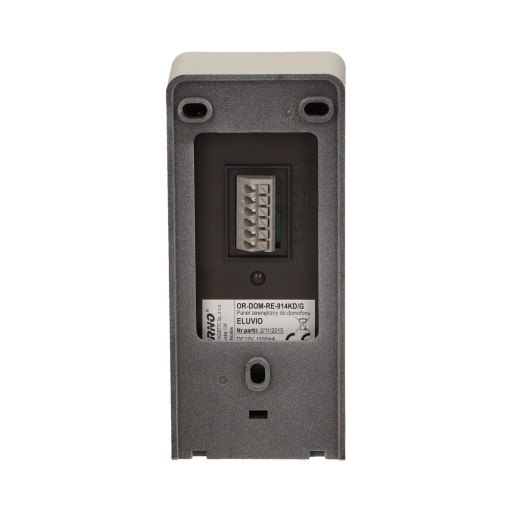

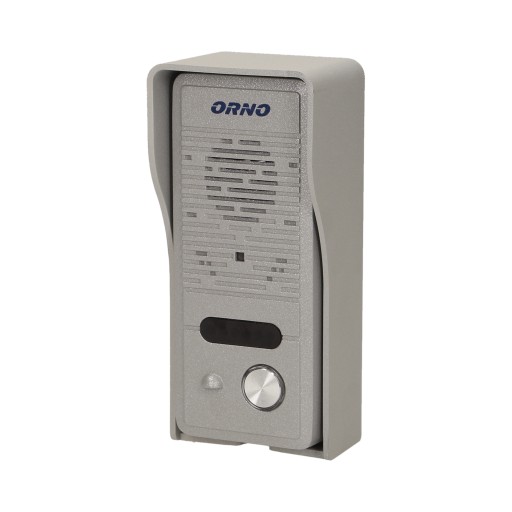

Panel zewnętrzny:

• obudowa aluminiowa,
• montaż natynkowy,
• bezpośrednie sterowanie elektrozaczepem bez dodatkowego transformatora,
• wymiary: 56 x 124 x 41,5 mm (szer./wys./gł.).

Specyfikacja techniczna:

• Napięcie zasilania DC12V, 1000 mA,
• Parametry napięcia wyjściowego dla elektrozaczepu,
• (element wyposażenia dodatkowego) 12V prądu stałego,
• Rodzaj materiału ABS, aluminium,
• Sposób montażu natynkowy,
• Warunki pracy w zakresie temperatur Od -25°C do +40°C,
• Waga Ok. 0,15 kg,
• Wymiary zewnętrzne (szer. x wys. x głęb.) 124 x 56 x 41,5 mm.

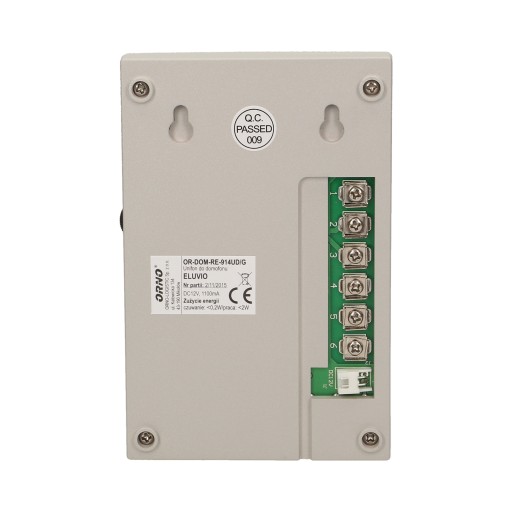

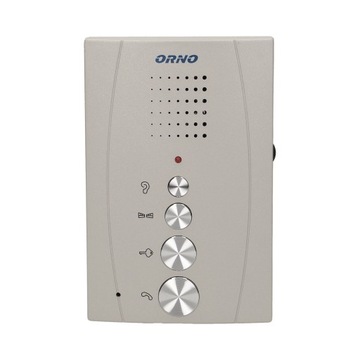

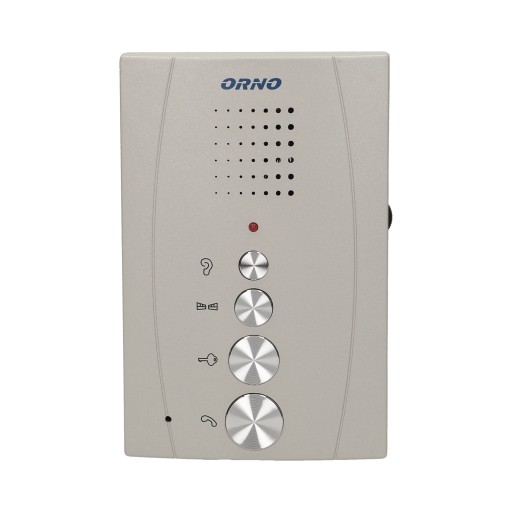

Unifon:

• bezsłuchawkowy, głośnomówiący,
• małogabarytowa, ultra cienka obudowa z tworzywa w 3 kolorach do wyboru,
• funkcja interkomu (komunikacji między unifonami),
• dodatkowy przycisk sterowania bramą,
• płynna regulacja głośności,
• zasilanie napięciem bezpiecznym z jednego, wspólnego zasilacza (w komplecie),
• wymiary: 90 x 137 x 26 mm (szer./wys./gł.).

Specyfikacja techniczna:

• Napięcie zasilania DC12V, 1100 mA,
• Pobór prądu w trybie czuwania <0,2W,
• Pobór prądu w trybie pracy (rozmawiania) <2W,
• Rodzaj komunikacji DUPLEX,
• Sygnał gongu generowany elektronicznie,
• Waga ok. 0,14 kg,
• Wymiary zewnętrzne (szer. x wys. x głęb.) 137 x 90 x 26 mm.

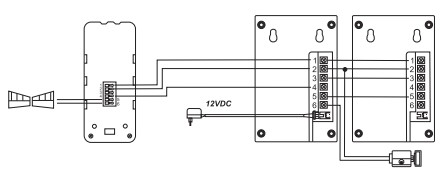

Schemat podłączenia:
