НАБОР МИНИ BGA СТОЛИКА, УНИВЕРСАЛЬНЫЕ ЭКРАНЫ FLUX KT-5 ЩЕТКИ - 30 ЭЛЕМЕНТОВ

XBGA0000057

Mini stacja do reballingu BGA wraz z zestawem 25 sit uniwersalnych do bezpośredniego grzania + akcesoria

ZESTAW DO REBALLINGU XL 30 ELEMENTÓW

Idealne rozwiązanie dla każdego zajmującego się naprawami elektroniki.

CZĘŚCI SKŁADOWE ZESTAWU

• Sito uniwersalne (różne warianty) - 25 sztuk
• Mini stacja do reballingu BGA - 1 sztuka
• PCB Cleaner KT-5 200ml - 1 sztuka
• Plecionka do rozlutowania gootwick - 1 sztuka
• Pędzelek do past - 1 sztuka
• Topnik AIM NC254 3g - 1 sztuka

ZESTAW 25 UNIWERSALNYCH SIT

Pozwala zregenerować połączenia z podłożem dla szerokiej gamy popularnych układów BGA o równomiernym rastrze co szczególnie ważne jest dla serwisów RTV gdzie do występujących w tym obszarze układów BGA wybór dedykowanych sit jest bardzo ubogi.

W zestawie znajdują się następujące sita uniwersalne:

• Sito uniwersalne 0,25mm raster =0,5mm 25x25mm
• Sito uniwersalne 0,25mm raster =0,5mm 29x29mm
• Sito uniwersalne 0,30mm raster =0,5mm 32x32mm
• Sito uniwersalne 0,35mm raster =0,60mm 29x29mm
• Sito uniwersalne 0,45mm raster =0,8mm 29x29mm
• Sito uniwersalne 0,50mm raster =0,78mm 33x33mm
• Sito uniwersalne 0,50mm raster =0,8mm 23x23mm
• Sito uniwersalne 0,50mm raster =0,8mm 26x28mm
• Sito uniwersalne 0,50mm raster =0,8mm 36x36mm
• Sito uniwersalne 0,60mm raster =0,9mm 35x35mm
• Sito uniwersalne 0,60mm raster =1,0mm 22x22mm
• Sito uniwersalne 0,60mm raster =1,0mm 24x24mm
• Sito uniwersalne 0,60mm raster =1,0mm 28x28mm
• Sito uniwersalne 0,60mm raster =1,0mm 31x31mm
• Sito uniwersalne 0,60mm raster =1,1mm 25x25mm
• Sito uniwersalne 0,60mm raster =1,1mm 28x28mm
• Sito uniwersalne 0,65mm raster =1,0mm 30x30mm
• Sito uniwersalne 0,65mm raster =1,0mm 44x44mm
• Sito uniwersalne 0,76mm raster =1,27mm 26x26mm
• Sito uniwersalne 0,76mm raster =1,27mm 28x28mm
• Sito uniwersalne 0,76mm raster =1,27mm 30x30mm
• Sito uniwersalne 0,76mm raster =1,27mm 31x31mm
• Sito uniwersalne 0,76mm raster =1,27mm 34x34mm
• Sito uniwersalne 0,76mm raster =1,27mm 47x47mm
• Sito uniwersalne 1,00mm raster =1,50mm 30x30mm

Podany wyżej rozmiar to obszar do zakulkowania.

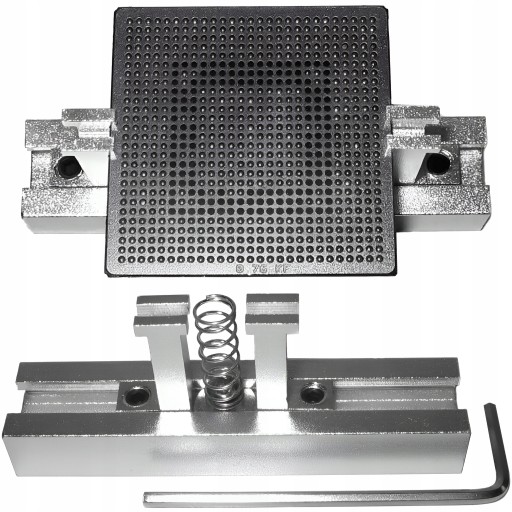

MINI UCHWYT DO UKŁADÓW BGA

Uchwyt służy do zamontowania układu BGA oraz dedykowanego lub uniwersalnego sita przeznaczonego do bezpośredniego grzania.

Uchwyt wykonany jest z anodyzowanego aluminium.

Dzięki regulowanym uchwytom jest możliwość stosowania różnej wielkości układów BGA oraz sit.

W zestawie klucz imbusowy do regulacji uchwytu.

Docisk układu BGA do sita zapewnia mocna sprężyna. Z tego też względu nie zaleca się stosowania w tym rozwiązaniu sit dużo szerszych niż układ BGA. W takich przypadkach najlepszych rozwiązaniem będzie inny uchwyt do sit do bezpośredniego grzania dostępnych na naszych aukcjach.

Parametry uchwytu:

• minimalny rozmiar sita/układu BGA - 10mm.
• maksymalny rozmiar sita/układu BGA - 45mm

PCB CLEANER KT-5 200ml ATOMIZER

STWORZONY DLA ELEKTRONIKI PROFESJONALNY PREPARAT

DO CZYSZCZENIA PŁYTEK DRUKOWANYCH Z TOPNIKÓW I PAST

ZARAZ PO PROCESACH LUTOWNICZYCH.

Cechy produktu:

• płyn KT-5 szybko i skutecznie usuwa zabrudzenia powstające w wyniku działania wysokiej temperatury w procesach lutowniczych,
• bezpośrednio po procesach lutowniczych, gdy czyszczona powierzchnia jest jeszcze ciepła (lecz nie gorąca) czyszczenie przebiega znacznie szybciej, łatwiej i wydajniej niż klasyczne środki do tych zastosowań. Preparat w takich warunkach szybciej odparowuje pozostawiając czystą płytkę drukowaną,
• doskonale zmywa kalafonię,
• usuwa wszelkiego rodzaju topniki i pasty, zarówno świeże, jak i zaschnięte,
• oprócz płytek drukowanych środek bardzo dobrze czyści narzędzia tj. pęsety, pędzelki, szpatułki,
• preparat charakteryzuje się obniżoną aromatycznością w stosunku do innych produktów czyszczących,
• dzięki umiarkowanemu odparowywaniu płyn jest bardzo wydajny, obniżając koszty czyszczenia,
• może być stosowany w myjkach ultradźwiękowych,
• bezpieczny dla tworzyw sztucznych,
• środek nie jest zamiennikiem izopropanolu, jednak w wielu sytuacjach szczególnie zaraz po procesach lutowniczych znacząco przewyższa jego właściwości,
• nie pozostawia białych nalotów, odparowuje całkowicie, nie pozostawiając osadów.

Pojemność: 200ml (z atomizerem)

TOPNIK AIM NC254 3g DO LUTOWANIA m.in BGA I SMD

Topnik AIM NC254 jest kompatybilny z technologią ołowiową SN62/SN63 i bezołowiową SAC305/SN100C (Lead-free).

Strzykawka 3gr + igła dozownicza.

Topnik NC254 poprzez swoje szerokie okno procesowe stosowany jest do nakładania bądź wymiany kulek BGA, napraw układów elektronicznych oraz aby właściwie zwilżać wszystkie powierzchnie lutowane.

Połączenia lutowane są jasne, gładkie i błyszczące. Doskonałe rezultaty lutowania można uzyskać zarówno w lutowaniu ręcznym, stosując stację do lutowania gorącym powietrzem, stację do napraw czy piec do lutowania rozpływowego.

Jest to topnik typu no-clean, ma konsystencję żelu. Zanieczyszczenia, które pozostają na powierzchni po procesie lutowania są przeźroczyste i mają niewielki wpływ na wygląd gotowego produktu. Do czyszczenia ich czyszczenia polecamy izopropanol lub dedykowane produkty jak KT-5 i KT-6.

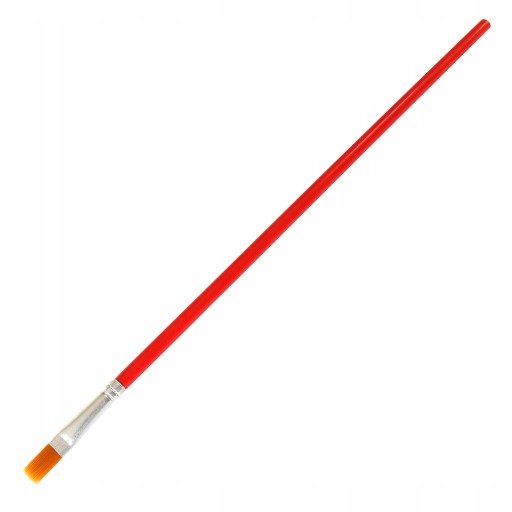

PĘDZELEK ESD Z MIĘKKIM WŁOSIEM

przeznaczony do precyzyjnego rozprowadzania wszelkich topników, past oraz fluxów

Pędzelek służy do nakładania i rozprowadzania topników, past, fluxów na układy i płytki drukowane jak również do wszelkiego czyszczenia płytek drukowanych oraz urządzeń elektronicznych.

Pędzelek zbudowany jest z materiałów zapobiegających wyładowaniom elektrostatycznym (ESD), dzięki temu wszelkie pojawiające się ładunki nie uszkodzą elementów na płytkach PCB.

Wymiary pędzelka:

• długość całkowita: 250mm
• szerokość włosia: 7mm
• grubość warstwy włosia: 2,5mm
• wysokość włosia: 12mm

PLECIONKA MIEDZIANA GOOTWICK 2,5mm/1,5m

Plecionka rozlutowująca wykonana jest w postaci miedzianej taśmy złożonej z wielu pojedynczych splecionych pasków miedzianych. Służy do usuwania nadmiaru cyny lub oczyszczania ścieżek z resztek lutowia.

Dane techniczne:

• materiał: miedź
• szerokość: 2,5mm
• długość: 1,5m

Potrzebujesz do tego zestawu kulki lub inne akcesoria BGA to sprawdź nasze pozostałe aukcje.
