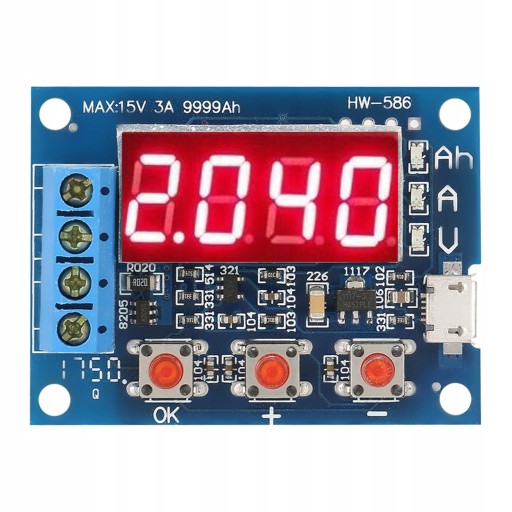

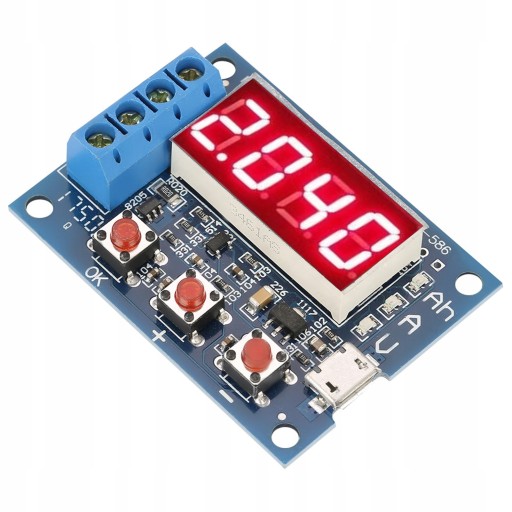

ТЕСТЕР ЕМКОСТИ АККУМУЛЯТОРА ZB2L3 1,2-12В

Cechy:

w 100% nowe i w wysokiej jakości.

Ten tester rozładowania służy do testowania pojemności akumulatora 1,2-12 V.

Jest łatwy w obsłudze i zasilany przez źródło zasilania micro USB.

Ten tester rozładowania pozwala sprawdzić pojemność testową, napięcie i prąd akumulatora.

Zaprojektowany z diodami LED wskazującymi, który parametr jest wyświetlany na wyświetlaczu.

. TESTER POJEMNOŚCI AKUMULATOR ZB2L3 1.2-12V

Specyfikacja:

Napięcie źródła zasilania: DC4.5-6V (micro USB)

Prąd roboczy: ≤70mA

Napięcie rozładowania: 1,00 V-15,00 V, rozdzielczość 0,01 V

Zakres napięcia odcięcia: 0,5-11,0 V

Obsługiwany prąd: ≤3,000A, rozdzielczość 0,001A

Błąd testu napięcia: . TESTER POJEMNOŚCI AKUMULATOR ZB2L3 1.2-12V

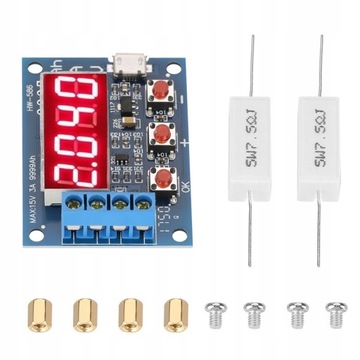

Lista pakietów:

1 * miernik pojemności baterii

2 * Rezystory (5 W, 7,5 R)

1 zestaw * elementy złączne

. TESTER POJEMNOŚCI AKUMULATOR ZB2L3 1.2-12V

Notatka:

1, obciążenie rezystora mocno się nagrzeje podczas procesu rozładowania, należy zachować ostrożność.

2, aby poprawić dokładność pomiaru napięcia, ten obwód jest specjalnie zaprojektowany z polaryzacją DC i będzie wyświetlał małe napięcie, gdy nie podłącza się listew zaciskowych do niczego, co nie wpływa na rzeczywisty pomiar. Jeśli połączysz ze sobą zaciski wejściowe (0 V), wyświetli się 0.

Metoda szacowania rezystancji kolokacji: Zgodnie z prawem Ohma, aby oszacować wartość rezystancji = podzielić napięcie akumulatora przez oczekiwany prąd rozładowania; Wybór mocy rezystora jest ponad dwukrotnie większy od wyniku, w którym napięcie akumulatora jest pomnożone przez oczekiwany prąd rozładowania. Ważne jest, aby pamiętać, że napięcie jest wyższe, gdy akumulator jest w pełni naładowany, i upewnić się, że prąd nie może przekraczać 3,0 A w przypadku pełnego naładowania akumulatora. Na przykład, jeśli trzeba użyć 2 A do przetestowania akumulatora 12 V, wówczas rezystor powinien wynosić 6Ω 50 W. Napięcie w pełni naładowanego nowego akumulatora 12 V wynosi około 13,5 V, co odpowiada maksymalnemu prądowi 13,5/6 = 2,25 A (mniej niż 3 A), więc można go używać. Dodatkowo, jeśli używasz żarówka lampy do przetestowania, wtedy prąd może być tylko mniejszy niż połowa (1,5 A), ponieważ rezystancja żarówki na zimno jest niska, prąd udarowy jest bardzo duży, zbyt duży prąd może spalić obwód bezpośrednio.

Instrukcja:

1. Mierzona bateria powinna być w pierwszej kolejności naładowana.

2. Prawidłowo podłącz akumulator do zacisków wejściowych (dodatni do dodatniego, ujemny do ujemnego), odwrotne wejście może spowodować uszkodzenie obwodu. Podłącz obciążenie do dodatniego i ujemnego wyjścia, a następnie zasil miernik mocą roboczą micro USB (nie używaj komputer stacjonarny lub laptop USB jako zasilacz), wyświetla napięcie baterii w tym czasie.

3. Test bezpośredniego startu wystarczy nacisnąć przycisk "OK", a następnie miernik automatycznie opracuje odpowiednie napięcie odcięcia zgodnie z napięciem w pełni naładowanego akumulatora, a następnie rozpocznie testowanie po 3-krotnym zamiganiu wyświetlacza. Jeśli potrzebujesz ręcznego ustawienia napięcia odcięcia, możesz nacisnąć przycisk "+" lub "-", gdy ti pokazuje napięcie baterii. Napięcie odcięcia jest wyświetlane z początkowym „P”, a rozdzielczość wynosi 0,1 V, naciśnij „OK”, aby rozpocząć testowanie po ustawieniu.

4. Dane testowe będą wyświetlane na przemian z pojemnością rozładowania (Ah), prądem rozładowania w czasie rzeczywistym (A) i napięciem akumulatora (V). Gdy napięcie akumulatora osiągnie ustawione napięcie odcięcia, tester odcina przełącznik kontroli obciążenia i wyświetla pojemność (Ah) oraz szybko migającą lampkę kontrolną. Wyświetlana pojemność jest rzeczywistą pojemnością rozładowania akumulatora. Naciśnij przycisk "OK", aby przestał migać i ponownie naciśnij przycisk "OK", aby zresetować tester do następnego testu baterii.

Kod błędu i znaczenie:

Err1: napięcie akumulatora jest wyższe niż 15 V

Err2: napięcie akumulatora jest niższe niż ustawione napięcie odcięcia

Err3: prąd rozładowania obciążenia jest zbyt duży dla akumulatora lub rezystancja wewnętrzna obwodu jest zbyt duża

Err4: prąd jest za duży (prąd jest większy niż 3,1 A)

Err5: Niewłaściwe użycie lub spalony tester z powodu nieprawidłowego podłączenia (próbkowanie prądu lub przełącznik kontrolny MOS jest spalony)

Operacja kalibracji wtórnej:

Naciśnij i przytrzymaj jednocześnie trzy przyciski i tester zasilania, aby wejść w tryb kalibracji. Najpierw wyświetl czasy zapisu kalibracji, a następnie wejdź do formalnego programu próbkowania kalibracji, który pokazuje 0u0A; Podłącz zaciski wejściowe dodatnie i ujemne, a następnie naciśnij przycisk „OK”, wyświetlacz pokaże J10u; Podłącz standardowe napięcie 10,00 V DC do wejścia dodatniego i ujemnego, a następnie naciśnij przycisk „OK”, wyświetlacz pokaże J2.0 A; Podłącz stały prąd stały 2,0 A do wyjścia ujemnego i wejścia ujemnego, a następnie naciśnij przycisk „OK”, aby zakończyć kalibrację. Tester wstępnie sprawdzi dane kalibracyjne, jeśli dane kalibracyjne są prawidłowe, wyświetli cztery dane kalibracyjne na zmianę, a następnie wyjdzie; jeśli wstępne sprawdzenie danych jest niewiarygodne, odrzuca dane, a następnie kończy działanie.
