Obudowa do magazynu energii z ogniw LiFePO4 280Ah 15kWh

Obudowa do magazynu energii 15kWh

Instrukcja do pobrania na dole aukcji

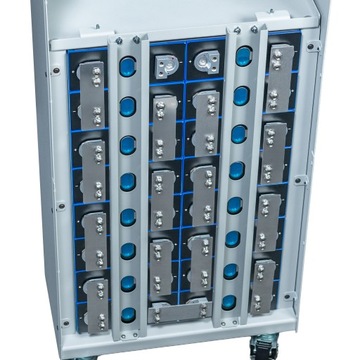

Obudowa magazynu energii dostosowana do 16 ogniw LiFePO4 280-314Ah.

Umożliwia łatwe i bezpieczne zbudowanie magazynu energii 16S1P 48V lub 8S2P 24V.

Obudowa oparta jest o stalową ramę nośną, będącą jednocześnie konstrukcją mechanizmu kompresji ogniw realizowanego za pomocą stalowej płyty dociskowej.

Ściany zewnętrzne i pokrywy wykonane są z aluminium, co znacząco obniża ciężar obudowy.

Wszystkie elementy metalowe pokryte są matowym lakierem proszkowym.

Cztery koła pozwalają na łatwe przetaczanie gotowego magazynu pomimo jego znacznej wagi.

Konstrukcja obudowy przystosowana jest do montażu ogniw po ustawieniu magazynu w docelowym pomieszczeniu, już w pozycji pionowej. Dlatego wszystkie elementy (obudowa, ogniwa) dają się przenieść ręcznie, nie jest potrzebny wyciąg do ustawienia gotowego magazynu.

Obudowa wyposażona jest w płytę mocującą BMS (przewidziane są otwory pod BMS JK Inwerter, Daly HES lub Daly Smart 150-200A CAN/RS485. Na płycie tej można zamocować również dodatkowe elementy, jak obudowa bezpiecznika, dodatkowy balanser lub moduł równoległy.

Otwór w przedniej pokrywie obudowy przystosowany jest do ekranu LCD 4,3″ firmy JK lub Daly. Ogniwa, ekran, BMS i płytka komunikacyjna nie są elementami zestawu obudowy. Na zdjęciach pokazane są w celach poglądowych, należy dokupić je oddzielnie.

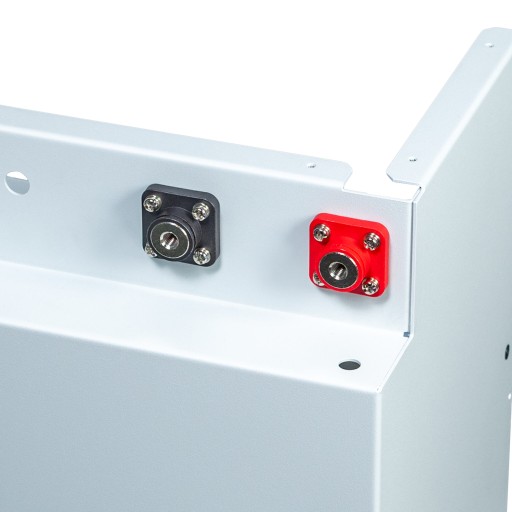

We wnęce tylnej pokrywy, znajdują się dwa gniazda prądowe, plus i minus 200A (wchodzą w skład zestawu), oraz panel do mocowania płytki komunikacyjnej inwertera. Panel znajdujący się w zestawie jest przystosowany do płytki JK Inwerter. Zastosowanie innych płytek wymaga wykonania nowego lub przeróbki istniejącego panelu.

Obudowa wykonana jest w 100% w EU przy zachowaniu najwyższych standardów przemysłowych.

W skład zestawu obudowy wchodzą:

• Obudowa, wraz z mechanizmem mocowania i kompresji ogniw.
• Płyta mocująca BMS i inne wyposażenie
• Przekładki izolujące boczne 3szt.
• Przekładki izolujące górna i dolna 2szt.
• Komplet kół
• Złącza prądowe (+) i (-)
• Dolny busbar łączący rzędy ogniw (wersja z jednym i dwoma otworami)
• Panel do mocowania płytki komunikacyjnej JK BMS
• Komplet śrub i nakrętek
