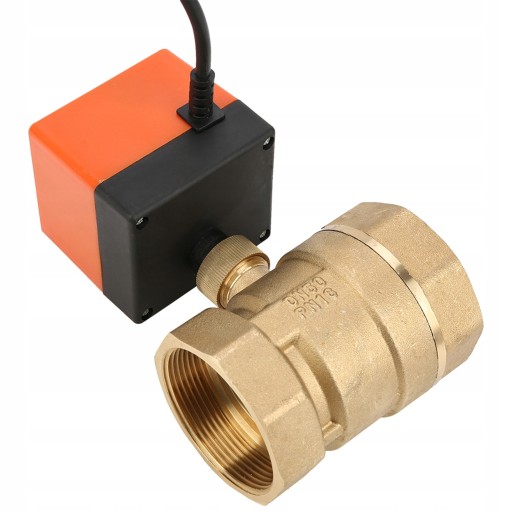

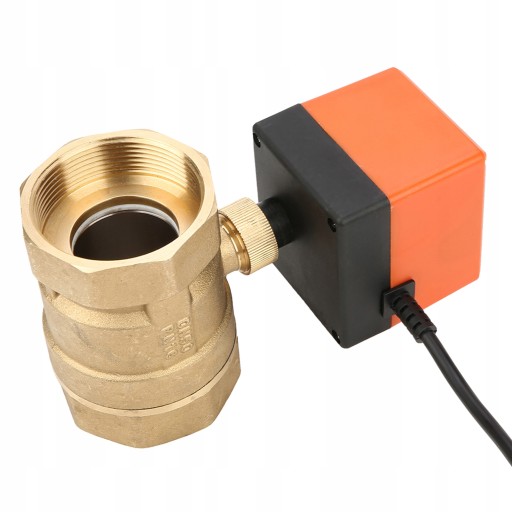

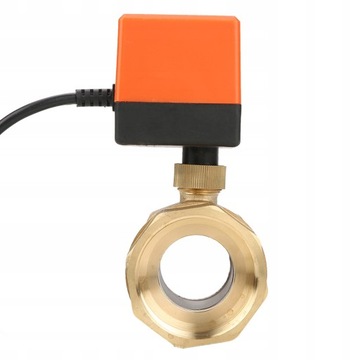

Zawór kulowy RCHF 2''

Cechy:

Zawór kulowy z napędem służy głównie do sterowania systemem wodnym ogrzewania wentylacji klimatyzacji.

Wykonany z wysokiej jakości mosiądzu zawór jest wytrzymały i trwały.

Trójprzewodowe zawory kulowe z napędem silnikowym oferują unikalny poziom sterowania, w szczególności sterowanie dwupunktowe.

W przypadku bardziej skomplikowanego systemu, zautomatyzowanych systemów, dobrym wyborem jest 3-przewodowy dwupunktowy system sterowania.

Zawór kulowy jest wygodny w użyciu i charakteryzuje się stabilną wydajnością

Specyfikacja:

Materiał: mosiądz (zawór), stal nierdzewna 304 (trzpień), specjalna guma (uszczelnienie), stop aluminium (podstawa sterownika), tworzywo sztuczne ABS (pokrywa sterownika)

Typ: 2-drożna 3-przewodowa 2-punktowa kontrola

Silnik sterownika: silnik synchroniczny histerezy

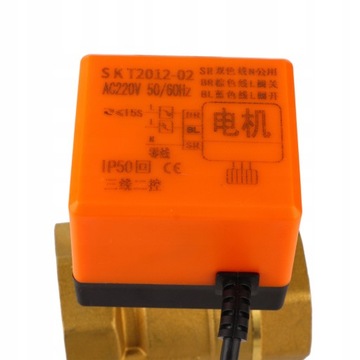

Napięcie robocze sterownika: AC220V

Pobór mocy: ≤7,5 VA

Ciśnienie zaworu: 1,6 MPa

Dopuszczalna różnica ciśnień: ≤0,13 MPa

Odpowiedni płyn: zimna woda, gorąca woda

Odpowiednia temperatura płynu: 2 ℃-90 ℃

Temperatura otoczenia: 0 ℃ -60 ℃

Czas otwarty: około 10s

Czas zamknięcia: około 5s

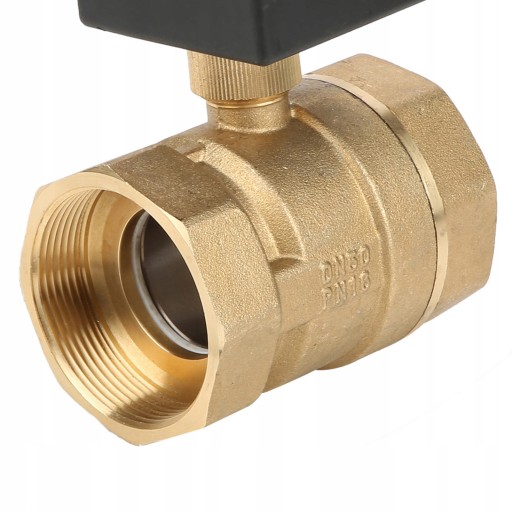

Przyłącze zaworu: G2 (DN50)

Waga: 1412g/49,8 uncji (w przybliżeniu)

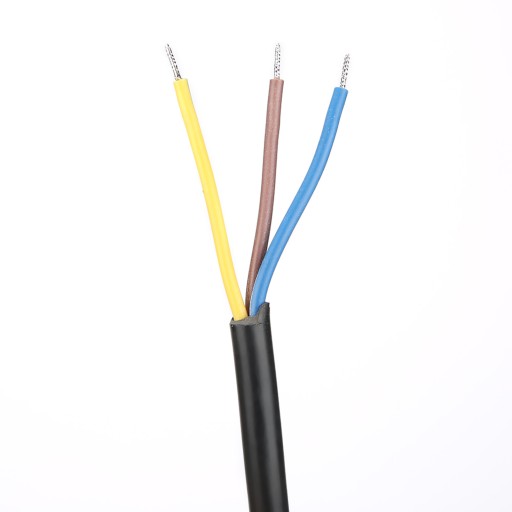

Metoda okablowania:

SR (dwukolorowy): COM

BR (brązowy): zawór zamknięty

BL (niebieski): zawór otwarty

Lista pakietów:

1 * zmotoryzowany zawór kulowy

Instalacja:

1, odciąć zasilanie przed instalacją i musi być zainstalowane przez profesjonalistów.

2, kierunek przepływu musi być taki sam jak strzałka kierunku na korpusie zaworu.

3, zawór powinien znajdować się nad tacą na wodę wentylatora, aby krople wody wpadały do tacy na wodę.

4, zawór i sterownik muszą być zainstalowane w zakresie ± 60 ° w kierunku pionowym, a powyżej powinno być co najmniej 30 mm miejsca na demontaż.

5, Powinna być wystarczająca ilość miejsca od otaczających rur, urządzeń i budynku do operacji konserwacyjnych i upewnienie się, że miejsce jest dostępne dla personelu konserwacyjnego przez właz.

6, Dwa lub więcej zaworów nie może być połączonych równolegle. Jeśli połączenie równoległe jest naprawdę konieczne, użyj przekaźnika do izolacji.

7, najpierw zainstalowany zawór i sprawdź ciśnienie za pomocą rurociągu, a następnie zainstaluj sterownik.

8, jeśli sterownik jest już zainstalowany na zaworze, nie wywieraj siły na sterownik podczas instalacji i debugowania, w przeciwnym razie sterownik zostanie uszkodzony.

9, Napęd nie może być owinięty materiałem termoizolacyjnym, w przeciwnym razie wpłynie to na jego rozpraszanie ciepła.

10, Sterownik musi być solidnie uziemiony przewodami nie mniejszymi niż 1,5mm², pozostałe przewody powinny być zgodne z odpowiednimi normami elektryka.

11, po instalacji i upewnieniu się, że wszystko jest w porządku, włącz i debuguj bez wody. Obserwować co najmniej trzy pełne operacje napędu, aż wszystkie części będą normalne i prawidłowe.

12, po regulacji bez wody, a następnie debuguj wodą. Różnica ciśnień wahań wody w systemie musi być ściśle kontrolowana w granicach 0,13 MPa, aby zapewnić skuteczność zaworu do przełącznika przepływu wody.
