Moduł odbiornika DCF77 moduł czasu radiowego Ant

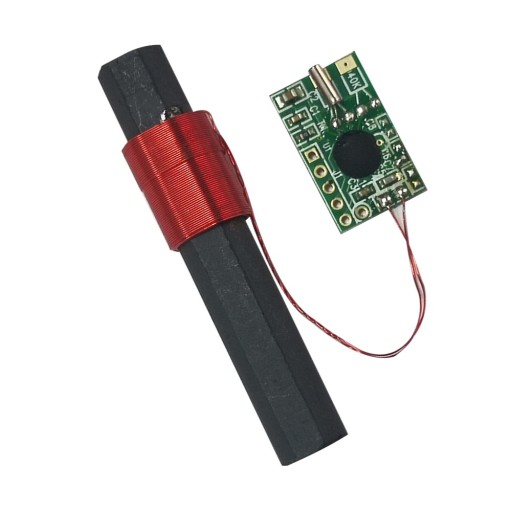

Moduł odbiornika DCF77 moduł czasu radiowego Antminer zegar radiowy z anteną DCF 1.1-3.3V 77.5 KHz DCF-1060N-03A JJY-1060N-MASC——, W jaki sposób:Moduł odbiornika DCF z anteną DCF dostrojony na przekaźnik sygnału czasowego. Sygnał indukcyjny anteny jest wysyłany do układu scalonego w celu wzmocnienia, demodulacji, a następnie identyfikowany przez MCU, dzięki czemu data i godzina centrum rozrządu mogą być całkowicie spójne. Poniżej znajdziesz ważne schematy konfiguracji i obwodów.1. Wybór częstotliwości 40/60, 60KHz-niski, 40KHz-wysoki;2. RF-odwrotny sygnał wyjściowy;3. PON-regulacja mocy pin, niski jest ważny, wysoki jest w trybie gotowości;4. AGC-AGC kołek sterujący;5. GND-podłącz do ujemnego bieguna zasilania;6. VDD-podłącz do dodatniego bieguna zasilania; * Specyfikacja techniczna1: DCF-1060N-03ADCF---77.5KHZ specyfikacja pojedynczej częstotliwości:Kategoria RCCM: moduł pojedynczej częstotliwości DCF/77.5KHzRozmiar PCB: 25.0x11.5x1.0mm/FR4Rozmiar anteny: AR10x60mm/High QCzęstotliwość nominalna: 77.5KHz ± 300HzCzułość: 27 ± 2dBOtrzymaniu IC: CME6005 * Specyfikacja techniczna s2: JJY-1060N-MASCJJY-40/60KHZ podwójna częstotliwość specyfikacjaRCCM kategoria: moduł JJY/40 60KHz podwójna częstotliwośćRozmiar płytki: 22.0x13.5x1.0mm/FR4Rozmiar anteny: AR10x60mm/High QCzęstotliwość nominalna: 40/60KHz ± 300HzCzułość: 40/60K:30/28 ± 2dBOtrzymaniu IC: MAS6181B * Specyfikacja techniczna 3: JJY-1060N-MJUNumer produktu: JJY-1060N-MJURCCM kategoria: moduł JJY/40 60KHz podwójna częstotliwośćRozmiar płytki: 35.0x18.0x1.0mm/FR4Rozmiar anteny: AR10x60mm/High QCzęstotliwość nominalna: 40/60KHz ± 300HzCzułość: 40/60K:30/28 ± 2dBOtrzymaniu IC: MAS6181B * Specyfikacja techniczna 4: DCF-1060N-800Kategoria RCCM: moduł pojedynczej częstotliwości DCF/77.5KHzRozmiar PCBA: 21.5x13.5x1.0mm/FR4Rozmiar anteny: AR10x60mm/High QCzęstotliwość nominalna: 77.5KHz ± 300HzCzułość: 26 ± 2dBOtrzymaniu IC: SP6007 * Specyfikacja techniczna 5: DCF-1060N-MASKategoria RCCM: moduł pojedynczej częstotliwości DCF/77.5KHzRozmiar płytki: 22.0x13.5x1.0mm/FR4Rozmiar anteny: AR10x60mm/High QCzęstotliwość nominalna: 77.5KHz ± 300HzCzułość: 26 ± 2dBOtrzymaniu IC: MAS6181B * Specyfikacja techniczna s6: DCF-3850N-800Kategoria RCCM: moduł pojedynczej częstotliwości DCF/77.5KHzRozmiar PCBA: 21.5x13.5x1.0mm/FR4Rozmiar anteny: AP3x8x50mm/High QCzęstotliwość nominalna: 77.5KHz ± 300HzCzułość: 28 ± 2dBOtrzymaniu IC: SP6007 * Specyfikacja techniczna 7: WVB-0860N-03AKategoria RCCM: moduł pojedynczej częstotliwości WWVB/60KHzRozmiar PCB: 25.0x11.5x1.0mm/FR4Rozmiar anteny: AR8x60mm/High QCzęstotliwość nominalna: 60KHz ± 300HzCzułość: 28 ± 2dBOtrzymaniu IC: CME6005 * Dane techniczne WVB-1060N-MASKategoria RCCM: moduł pojedynczej częstotliwości WWVB/60KHzRozmiar płytki: 22.0x13.5x1.0mm/FR4Rozmiar anteny: AR10x60mm/High QCzęstotliwość nominalna: 60KHz ± 300HzCzułość: 27 ± 2dBOtrzymaniu IC: MAS6181B * Dane techniczne WVB-1060N-MASCzęstotliwość rezonansu 40/60KHzNapięcie pracy 1.1 ~ 5.0VW obsłudze prądu le; 75uAPrąd spoczynkowy le; 0.1uABez obciążenia p Q ge; 120Czułość 40KHzCzułość 31dB ± 2Czułość 60KHzCzułość 27dB ± 2Temperatura pracy-20 ~ 60 ?Wilgotność podczas pracy 20% ~ 80%Napięcie robocze: 1.1...3.3 VPobór prądu: 85 mu;a maxCzęstotliwość odbioru: 77.5 KHzRozmiar płyty (bez anteny) dxsxw: 22x13.5x1mmJakość anteny: Lx Oslash;: 60x10mmZakres dostawy: 1 sztuka ? Moduł odbiornika DCF z anteną Połącz: ? Ziemia = Pin G? Napięcie robocze = Pin V? Data = pin T? Włączanie/wyłączanie zasilania = Pin P1? Wybór częstotliwości 40/60K = SEL?AGC (uwaga 4: opcjonalne sterowanie dla AGC On/HoldAON control pin ma wewnętrzne podciąganie, które włącza obwód AGC przez cały czas, jeśli pin AON pozostanie niepodłączony. Opcjonalnie AON control może być używany do przechowywania i zwalniania obwodu AGC. Silnik krokowy napęd zegar analogowy lub zegarek może produkować niepokojące ilość hałasu, które mogą przesunąć wzmocnienie wzmacniacza wejściowego do nieoptymalnego poziomu. Można tego uniknąć, kontrolując AGC hold (AON = VSS) podczas okresów napędu silnika krokowego i zwalniając AGC(AON = VDD), gdy silniki nie są napędzane. AGC powinien być wstrzymany tylko podczas zakłóceń i przechowywany w innym czasie, ponieważ z powodu wycieku AGC może nadal zmieniać się powoli, gdy jest zawieszony.)Ważna uwaga: ? PIN P1 jest włącznikiem/wyłącznikiem i musi być ustawiony na niski poziom logiki.Uwaga: moduły jednoczęstotliwościowe nie mogą być przełączane między różnymi częstotliwościami DCF/WVB/HBG/BPC, moduły dwuczęstotliwościowe JJY można przełączać między 40K/60K dwiema częstotliwościami, aby utworzyć pewien moduł pojedynczej częstotliwości, tylko może odbierać sygnały w tym paśmie częstotliwości.Pakiet zawiera: 1 * moduł odbiornika
