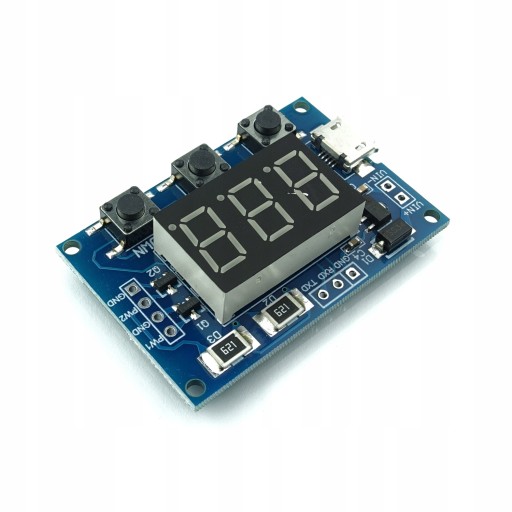

2-канальный ШИМ-генератор, диапазон 1 Гц-150 кГц XY-PWM

Moduł generatora sygnału PWM z dwoma niezależnymi kanałami. Działa w zakresie 1Hz - 150kHz.

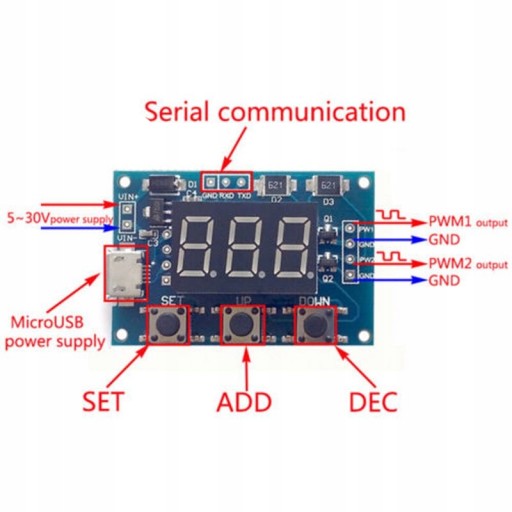

Posiada złącze komunikacji szeregowej umożliwiające regulację za pomocą mikrokontrolera.

Dzięki niemu możliwe jest sterowanie diodami LED, silnikami itp...

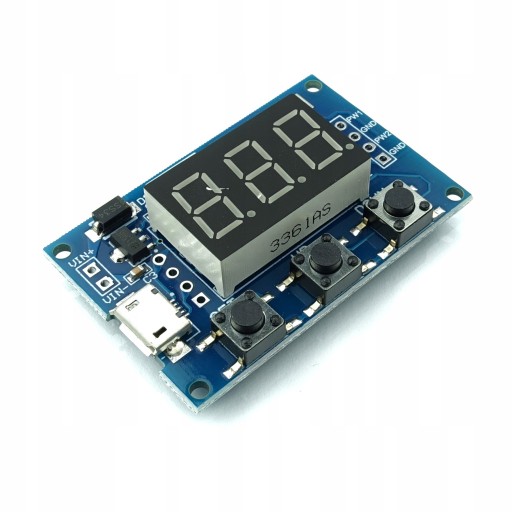

Wbudowany wyświetlacz 7-mio segmentowy i 3 przyciski pozwalają łatwo zmieniać ustawienia modułu.

Zasilanie w zakresie od 5V do 30V jest możliwe również przez port USB

Instrukcja:

Ilość kropek na wyświetlaczu wskazuje nam jednostkę:

1: XXX -> jednostka : 1Hz, zakres : 1Hz-999Hz

2: XX.X -> jednostka : 0.1KHz, zakres : 0.1KHz-99 .9KHz

3: X.X.X. -> jednostka : 1KHz, zakres : 1KHz-150KHz

Krótkie wciśnięcie przycisku "Set" cyklicznie przełącza pomiędzy nastawami :

FR1: częstotliwość kanału 1;

dU1: wypełnienie impulsu kanału 1;

FR2: częstotliwość kanału 2;

dU2: wypełnienie impulsu kanału 2;

Przycisk UP/DOWN zmienia nastaw wybranej wartości

Specyfikacja:

• napięcie zasilania od 5V do 30V
• częstotliwość pracy 1Hz - 150kHz
• regulowane wypełnienia impulsu od 0% do 100%
• prąd wyjściowy 10-30mA
• Vpp: 5V
• 2 niezależne kanały
• wymiary 40mm x 30mm

Generator PWM 2 kanałowy zakres 1Hz-150kHz XY-PWM
