Устройство поиска пар проводов UNI-T UT682D КАБЕЛЬНЫЙ ТЕСТЕР

Produkt podłączony pod zasilania większe niż 60V ulegnie uszkodzeniu, którego nie obejmuje gwarancja !!!

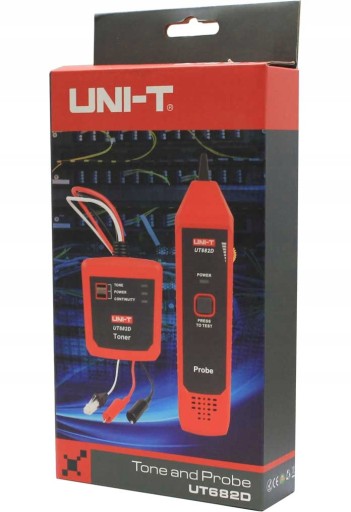

UT682D to szukacz par przewodów produkcji renomowanej firmy Uni-t. Szukacz składa się z dwóch urządzeń: nadajnika i odbiornika. Możliwe jest wykonywanie pomiarów na przewodach linii telefonicznych, przewodach typu skrętka, oraz przewodach elektrycznych. Szukacz par przewodów UT682D jest przeznaczony do identyfikowania i wyszukiwania przewodów bez naruszania ich izolacji. Dla linii telefonicznych może dodatkowo wskazywać stan linii i ułatwiać rozwiązywanie problemów instalacyjnych i konserwatorskich.

dane techniczne:

• miernik szukacz par przewodów UT682D produkcji Unit
• wyszukiwanie przerwanych przewodów
• wyszukiwanie punktu uszkodzenia przewodu
• wykrywanie sygnału dzwonienia na liniach telefonicznych
• identyfikacja stanu linii telefonicznych
• wysyłanie sygnału stałego lub modulowanego w celu identyfikacji wybranego przewodu spośród wiązki
• nadajnik zakończony krokodylkami i wtykiem RJ11
• produkt fabrycznie nowy, wysokiej jakości.
• szukacz par przewodów służy do identyfikowania i wyszukiwania przewodów bez naruszania ich izolacji.
• wyszukuje przewody przerwane, punkty uszkodzenia oraz testuje ciągłość przewodu.
• dla linii telefonicznych może dodatkowo wskazywać stan linii i ułatwiać rozwiązywanie problemów instalacyjnych i konserwatorskich.
• podłączenie do kabla za pomocą złącz RJ-11 lub uchwytów typu krokodylek.
• bardzo duża czułość urządzenia pozwala na pracę przy kablach wieloparowych (nawet do 100 par).
• możliwość wysyłania sygnału pojedynczego ciągłego lub zmodulowanego
• posiada regulację wzmocnienia.
• bardzo łatwa obsługa i duża dokładność pomiarów.
• w skład zestawu wchodzi moduł nadawczy i odbiorczy.

specyfikacja:

typy przewodów: przewód telefoniczny / skrętka / kabel elektryczny

Odległość śledzenia linii telefonicznych: ≥3000m

Wskazanie biegunowości dla linii telefonicznych: funkcja DCV, zakres: :±(5V~52V)

rozróżnianie linii telefonicznych i kabli LAN: odróżnienie Jacks

Napięcie wyjściowe nadajnika: 8Vdc przy nowych bateriach

Zasilanie nadajnika: bateria 9V

Zasilanie odbiornika: bateria 9V

Maksymalny prąd czuwania odbiornika: ~10mA

Maksymalny prąd odbiornika: <40mA (AC, RMS)

Wejście nadajnika: 60V DC

warunki środowiskowe używania:

Temperatura pracy: 0 ~ 40 ℃;

Temperatura przechowywania: -10 ~ 50 ℃

Wilgotność podczas pracy: 20 ~ 75% RH;

Wilgotność przechowywania: 10 ~ 90% RH;

Wysokość: ≤2000m

waga:

nadajnik-150g,

odbiornik-130g

wymiary: nadajnik-74mm x 68mm x 28mm

odbiornik-208mm x 47mm x 33mm

wyposażenie: bateria 9V 6F22 x2szt.
