ROZDZIELACZ 3 SEKCYJNY 40L +2 sekcje pływające z zatrzaskami

ROZDZIELACZ HYDRAULICZNY 3 SEKCYJNY 40L

Z dwiema SEKCJAMI PŁYWAJĄCYMI

i ZATRZASKAMI

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Sekcja pływająca inaczej wolny spływ, wykorzystywana m. in. do pługów śnieżnych lub w ładowaczach czołowych TUR. Powoduje swobodny ruch  tłoczyska w cylindrach hydraulicznych. Zabezpiecza przed uszkodzeniem elementy które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

Dane techniczne:

Zalecany przepływ oleju układzie:

0-40l/min.

Przykładowe sterowanie:

trzy siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu                   (wymagana tuleja ciśnieniowa).

Pierwsze dwie dźwignie trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pionu:

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

Druga i trzecia dźwignia cztero-pozycyjna (1 - 0 - 2 - 3), trzy pozycje (1 - 0 - 2) na sprężynie (dźwignia sama wraca do pionu), pozycja (2)(3) pływająca na zatrzasku (dźwignia zatrzymuje się w pozycji pływającej):

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 pływająca z zatrzaskiem (dźwignia ustawiona w pozycji maksymalnie do przodu) tłoczysko siłownika pracuje luźno, wysuwa się i chowa swobodnie pod wpływem działających sił.
• Pozycja 3 pływająca z zatrzaskiem (dźwignia ustawiona w pozycji maksymalnie do przodu) tłoczysko siłownika pracuje luźno, wysuwa się i chowa swobodnie pod wpływem działających sił.

Schemat hydrauliczny oferowanego rozdzielacza poniżej:

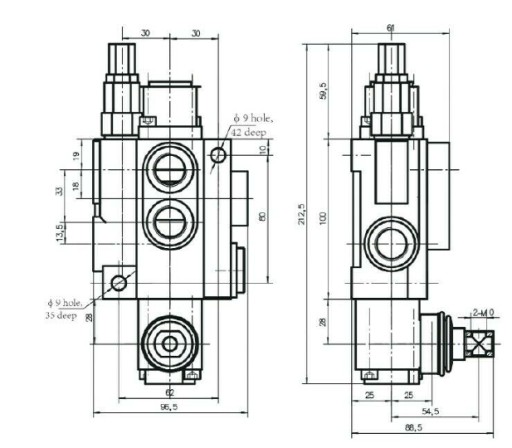

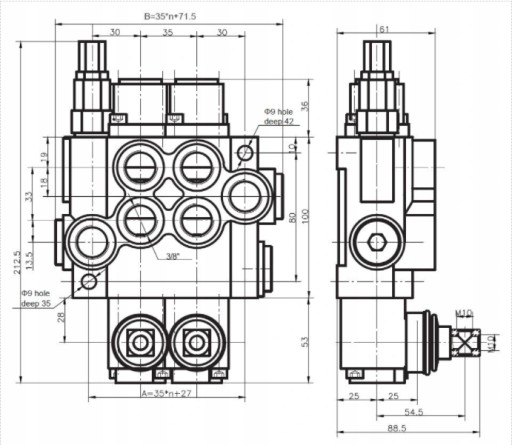

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny  BSP 1/2''

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''

Sekcje (A1, A2, A3 ; B1, B2, B3): gwint wewnętrzny BSP 3/8''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

-----------------------------------------------------------------------------------------------

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej  regulacji, pełny obrót zmiana o 30Bar.

-----------------------------------------------------------------------------------------------

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C
