FiiO KA17

Wzmacniacz słuchawkowy z DAC

• Tryb stacjonarny 650mW+650mW• Podwójne przetworniki cyfrowo-analogowe ES9069Q• Dziesięciopoziomowy, bardzo precyzyjny PEQ• 16-rdzeniowy XMOS XU316• Wielostopniowy, zbalansowany wzmacniacz słuchawkowy THX AAA 78+• Wielostopniowy obwód audio Hi-Fi• 3-stopniowa, 10-torowa konstrukcja zasilacza• Oddzielne sekcje cyfrowe i analogowe• Intuicyjny wyświetlacz punktowy• Niezależne zasilanie USB typu C

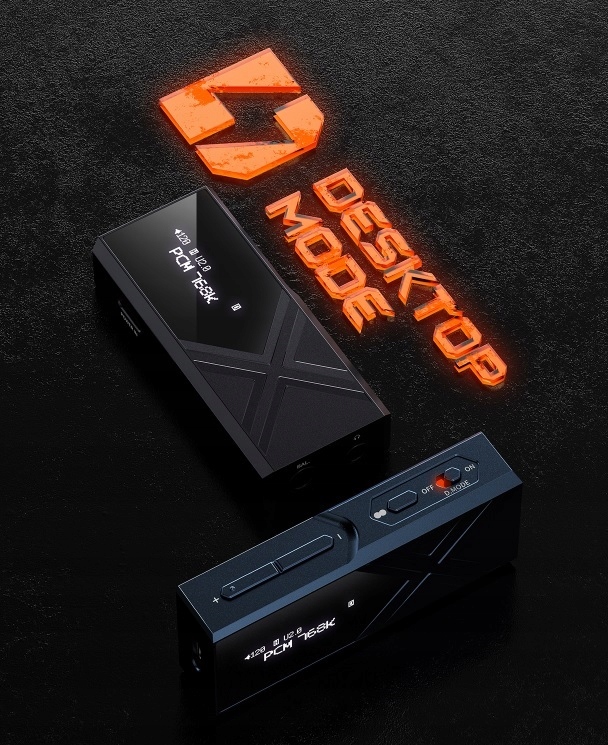

Tryb stacjonarny

Nasz tryb stacjonarny był stale udoskonalany wraz z wprowadzeniem różnych przenośnych modeli, takich jak: M17, Q7, M15S, Q15 i KA13. Teraz udoskonalony tryb stacjonarny trafił do KA17.

FIIO KA17 posiada specjalny tryb stacjonarny, aktywowany za pomocądedykowanego przełącznika D.Mode. Po uruchomieniu tego trybu KA17automatycznie dostosuje przetwornik cyfrowo-analogowy, zasilanie wzmacniacza oraz jego moc wyjściową, aby w pełni uwolnić ich potencjał przy większej mocy wyjściowej.

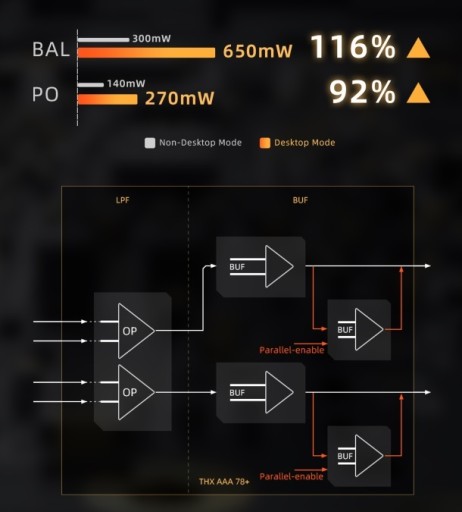

Wyjścia równoległe Znaczący przyrost mocy

Przy odpowiednim zasilaniu na wejściu USB i włączonym trybie stacjonarnym,cztery wzmacniacze słuchawkowe THX na pokładzie KA17 współpracują ze sobą równolegle, zapewniając większy prąd i większą ogólną moc wyjściową. Rezultatem jest moc wyjściowa do 270 mW + 270 mW dla wyjścia single-ended oraz do 650 mW + 650 mW dla wyjścia zbalansowanego.

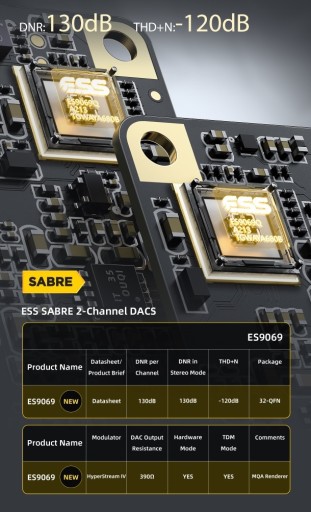

Podwójne flagowe układy DAC ES9069QDoskonała wydajność

W KA17 zastosowano dwa nowe, flagowe przetworniki cyfrowo-analogowe ESS ES9069Q, zasilane 32-bitową technologią HyperStream czwartej generacji. Chipy te charakteryzują się jeszcze wyższą wydajnością, niższym zużyciem energii i mniejszym szumem cyfrowym niż poprzednie generacje, zapewniając absolutnie nieskazitelne i czyste tło audio.

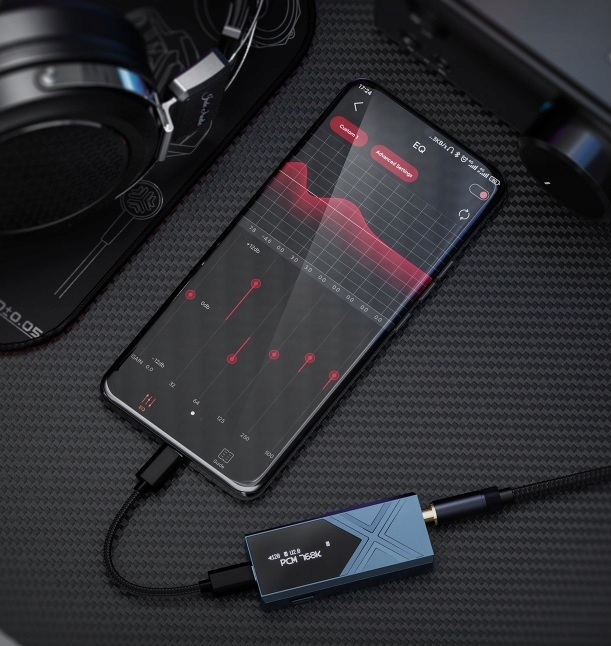

Precyzyjny korektor PEQ

Układ XMOS XU316 umożliwił inżynierom FIIO opracowanie wysoce precyzyjnego, regulowanego PEQ* z 10 konfigurowalnymi pasmami częstotliwości. Opracowany przez FIIO algorytm i interfejs PEQ pozwalają na precyzyjne dostrojenie częstotliwości, wzmocnienia i przepustowości każdego pasma PEQ, pozwalając dostosować brzmienie zgodnie z własnymi preferencjami.

*Regulacja PEQ jest obsługiwana w formatach PCM do 192 kHz/24 bity.*PEQ nie jest obecnie obsługiwany w trybie UAC1.0.

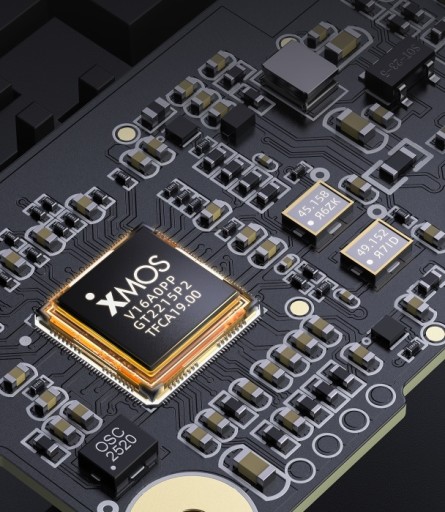

Znakomita wydajność16-rdzeniowy XMOS XU316 klasy audiofilskiej

Zadania USB w KA17 obsługuje 16-rdzeniowy XMOS XU316. Jest to rzadkospotykany układ w przenośnych urządzeniach audio. Układ ten charakteryzuje się mniejszymi opóźnieniami, bardziej stabilną transmisją sygnału i lepszą kompatybilnością niż zwykle stosowane układy sterujące USB. W połączeniu z podwójnymi oscylatorami kwarcowymi, KA17 jest w stanie obsłużyć różne cyfrowe źródła dźwięku o różnych częstotliwościach próbkowania.

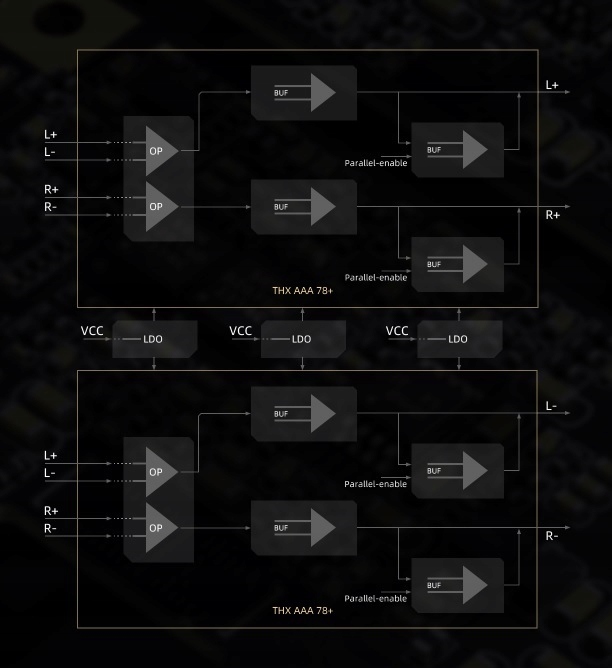

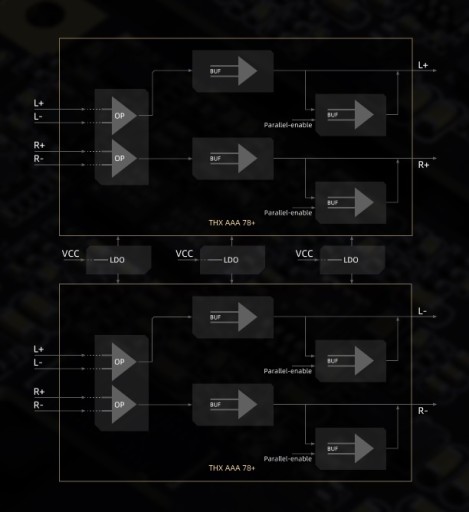

Całkowicie nowa konstrukcja wzmacniacza słuchawkowego – THX AAA 78+

Wzmacniacz słuchawkowy THX AAA 78 doskonale sprawdził się w naszych odtwarzaczach M11 Pro i M11 Plus. Teraz jeszcze nowszy i bardziej udoskonalony THX AAA 78+ znajdziemy na pokładzie KA17. THX AAA 78+ to układ z 8 wzmacniaczami operacyjnymi pracującymi równolegle w 4-kanałowej, w pełni zbalansowanej konfiguracji, co pozwala nie tylko na uzyskanie większej mocy wyjściowej, ale także bardziej szczegółowego i realistycznego dźwięku.

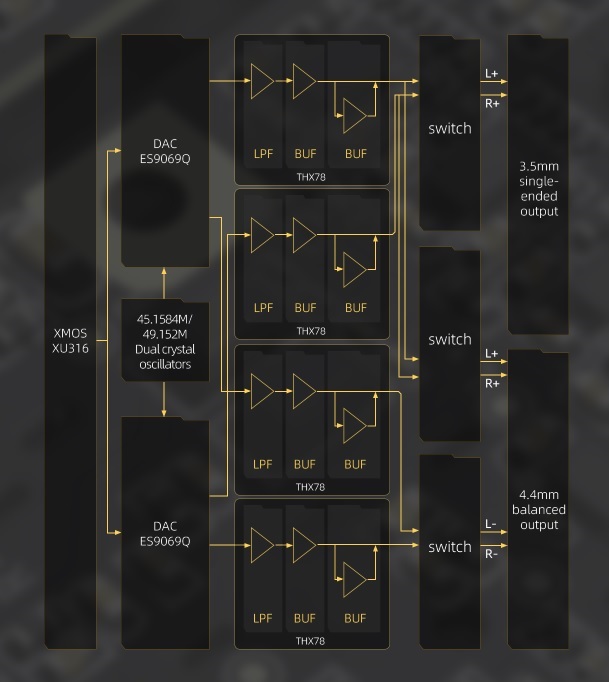

Wielostopniowy obwód audio Hi-Fi

Inżynierom FIIO udało się sprytnie dostosować projekty obwodów audio średniej i wysokiej klasy cyfrowych odtwarzaczy audio do kompaktowego KA17. Dzięki precyzyjnej obsłudze cyfrowych sygnałów audio, za pośrednictwem zegarów z podwójnym oscylatorem kwarcowym i wysokowydajnemu przetwornikowi DAC konwertującemu sygnały cyfrowe na analogowe, wysyłane przez solidną sekcję analogową składającą się ze wzmocnienia napięcia LPF, rozszerzenia prądu BUF i wzmacniaczy słuchawkowych pracujących równolegle, możesz być pewien, że KA17 jest w stanie odtworzyć szczegóły i dynamikę Twojej muzyki tak samo, jak high-endowy cyfrowy odtwarzacz audio.

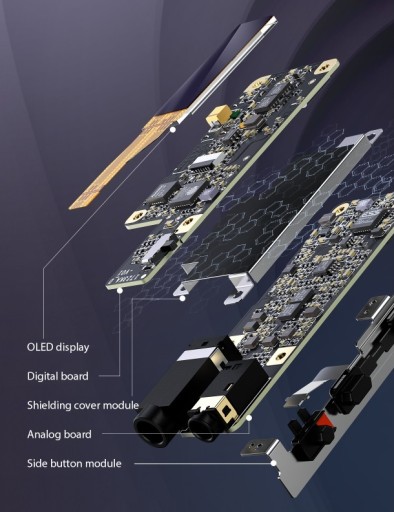

Oddzielne sekcje cyfrowe i analogowe

Cyfrowe i analogowe części obwodu audio KA17 znajdują się na całkowicie oddzielnych płytkach drukowanych, a każda z nich jest wyposażona w osłonę ekranującą zapewniającą pełną izolację. Takie rozwiązanie gwarantuje, że cyfrowa i analogowa część obwodu audio nie kolidują ze sobą, umożliwiając dokładne przetwarzanie sygnałów audio.

3-stopniowa, 10-torowa konstrukcja zasilacza

Wewnątrz KA17 znajduje się 3-stopniowy zasilacz z 3 głównymi torami. Trzy główne etapy zasilania obejmują pierwszy stopień filtrowania + zabezpieczenie przeciwprzepięciowe, drugi stopień konwersji wzmocnienia DC-DC i trzeci stopień stabilizacji napięcia LDO. To filtrowanie energii elektrycznej dotyczy każdej z trzech głównych torów zasilających, po jednej dla części sygnału cyfrowego, konwersji cyfrowo-analogowej i sygnału analogowego w obwodzie audio. Co więcej, obwód zasilania podzielono na dziesięć mniejszych torów. Zasilacz zastosowany w KA17 wykorzystuje wiele takich samych zasad, jak te stosowane w stacjonarnych wzmacniaczach słuchawkowych, zapewniając solidną podstawę doskonałego dźwięku KA17.

Intuicyjny wyświetlacz punktowy

KA17 wykorzystuje wyświetlacz z matrycą punktową o przekątnej 0,91 cala, który w czytelny sposób wskazuje różne funkcje. Ponadto jego połączenie z fizycznymi przyciskami umożliwia łatwe dostosowanie różnych ustawień, takich jak orientacja ekranu, filtry, czy wyłącznik czasowy wyświetlacza.

Niezależne zasilanie poprzez USB C

KA17 jest wyposażony w dwa porty USB typu C. Jednym z nich jest typowy port używany do łączenia się z innymi urządzeniami, takimi jak telefony, tablety i komputery. Pomarańczowy port umieszczony z boku urządzenia jest przeznaczony do użytku z zewnętrznym zasilaczem. Po podłączeniu zewnętrznego źródła zasilania do tego portu, KA17 może osiągnąć wyższą moc wyjściową i lepszą wydajność bez zużywania baterii telefonu lub innego podłączonego urządzenia.

Szereg systemów zabezpieczających

W KA17 zostały wbudowane systemy monitorowania temperatury i wyjścia prądu stałego, które zapewniają, że zarówno samo urządzenie, jak i podłączone słuchawki nie ulegną uszkodzeniu w nietypowych warunkach. Można także ustawić maksymalny poziom głośności, aby zapobiec przypadkowemu uszkodzeniu słuchu na skutek zbyt głośnego dźwięku.

W zestawie:

① KA17*1② Etui ze skóry ekologicznej*1③ Kabel do transmisji danych USB Type-C do OTG*1④ Adapter USB typu A do C*1⑤ Pyłoszczelna osłona wtyczki USB*2⑥ Skrócona instrukcja obsługi*1⑦ Karta gwarancyjna*1

• Układ USB: XMOS XU316• Przetwornik cyfrowo-analogowy: ES9069Q*2• Wzmacniacz operacyjny: OPA1662*2• Wzmacniacz słuchawkowy: w pełni zbalansowany THX AAA 78+• Maksymalna liczba obsługiwanych formatów: - Asynchroniczne 768 kHz/32 bity, DSD512, pełne dekodowanie MQA• Tryb bez sterownika USB DAC: obsługiwany• Wyświetlacz: wyświetlacz z matrycą punktową o przekątnej 0,91 cala• Wyjścia słuchawkowe: single-ended 3,5 mm + zbalansowane 4,4 mm• Wymiary: około 64,0 x 27,7 x 12,7 mm• Waga: około 33,5g• Moc wyjściowa 1: - L+R≥270mW+270mW (32Ω/THD+N<1%/tryb single-ended/tryb stacjonarny)• Moc wyjściowa 2:- L+R≥650mW+650mW (32Ω/THD+N<1%/tryb zbalansowany/tryb stacjonarny)• Moc wyjściowa 3:- L+R≥140mW+140mW (32Ω/THD+N<1%/tryb single-ended/bez trybu stacjonarnego)• Moc wyjściowa 4: - L+R≥300mW+300mW(32Ω/THD+N<1%/tryb zbalansowany/bez trybu stacjonarnego)• Moc wyjściowa 5:- L+R≥30mW+30mW (300Ω/THD+N<1%/ tryb single-ended/tryb stacjonarny)• Moc wyjściowa 6:- L+R≥90mW+90mW (300Ω/THD+N<1%/tryb zbalansowany/stacjonarny)• Stosunek sygnału do szumu: ≥126dB (ważony A)• Poziom szumów: PO<2μV (ważony A); BAL<2,2μV (ważony A)• THD+N: <0,0004% (1 kHz/32 kΩ)
