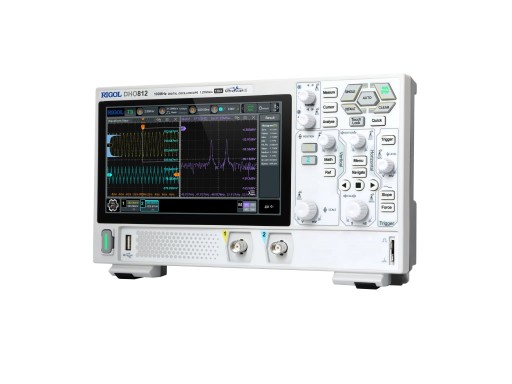

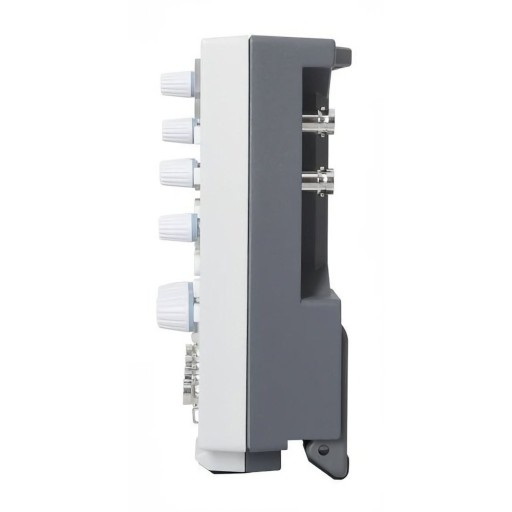

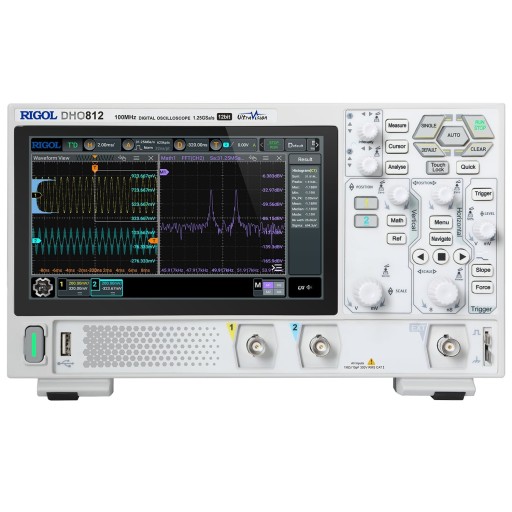

Oscyloskop cyfrowy RIGOL DH0812

RIGOL DHO812 to wysokiej jakości dwukanałowy oscyloskop o paśmie 100 MHz, częstotliwości próbkowania 1,25 Gb/s, 12-bitowym przetworniku ADC, niskim poziomie szumów, 25-punktowej głębokości pamięci i wyświetlaczu dotykowym o przekątnej 17,8 cm i rozdzielczości 1024 × 600 pikseli. Szybkość przechwytywania oscylogramów w trybie UltraAcquire wynosi 1 000 000 osc/s. Wyposażony w oprogramowanie do uruchamiania i dekodowania I²C, SPI i RS232/UART.

Cechy

• 12-bitowy przetwornik ADC: wysoka rozdzielczość i przesunięcie, ścieżka sygnału o niskim poziomie szumów, dokładniejsze pomiary.
• Możliwość kontroli słabych sygnałów z 12-bitową rozdzielczością pionową i 4096 poziomami kwantyzacji, 16 razy większymi niż w systemach 8-bitowych.
• 7-calowy ekran dotykowy o wysokiej rozdzielczości.
• Szybkość przechwytywania oscylogramów wynosi 1000000 osc/s; umożliwia szybkie wykrywanie usterek i anomalii sygnału oraz gwarantuje płynną pracę – nawet w przypadku pomiarów, widma, obliczeń matematycznych lub długiego gromadzenia danych.
• Interfejs Type-C umożliwia zasilanie urządzenia z przenośnego źródła zasilania i przeprowadzanie testów nawet w terenie.
• Ma kompaktowe wymiary i można go używać ze standardowym uchwytem do monitorów, co daje więcej miejsca do pracy.

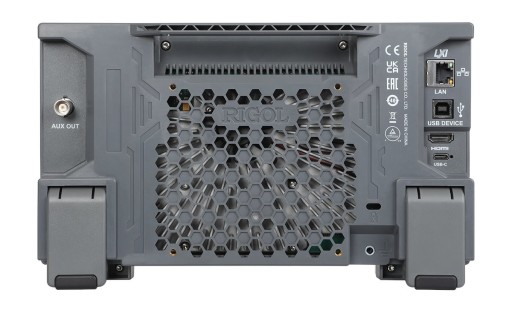

• Interfejsy wyjściowe USB, LAN i HDMI obsługują zdalne sterowanie i umożliwiają konferencje.

Dane techniczne

• Model DHO812
• Szerokość pasma 100 MHz
• Liczba kanałów 2
• Czas narastania do 3,5 ns
• Częstotliwość próbkowania 1 kanał: 1,25 GW/s
• 2 kanały: 625 MByb/s każdy
• 4 kanały: 312,5 MByb/s każdy
• Szybkość akwizycji oscylogramu 30 000 os/s (tryb wektorowy)
• 1 000 000 fps (tryb UltraAcquire)
• Głębokość pamięci (standardowo) 1 kanał: 25 Mpts
• 2 kanały: 10 Mpts każdy
• 4 kanały: 1 Mpts każdy
• Rozdzielczość pionowa: 12 bitów
• Wyświetlacz 7-calowy dotykowy pojemnościowy wyświetlacz LCD, 1024 × 600
• Interfejs zasilania typu C
• Napięcie zasilania DC 12 V, 4 A
• Moc maks. 48 W (po podłączeniu do różnych interfejsów, pamięci USB i sond)
• Wymiary 265,35 mm (szer.) × 161,75 mm (wys.) × 77,38 mm (gł.)
• Waga 1,78 kg (bez opakowania) / 2,78 kg (z opakowaniem)

W zestawie

• Oscyloskop cyfrowy RIGOL DHO812 — 1 szt.
• Sondy oscylograficzne PVP3150 (150 MHz) — 2 szt.
• Kabel zasilający — 1 szt.
• Kabel USB — 1 szt.
• Przewód uziemiający — 1 szt.

ID: 915161
