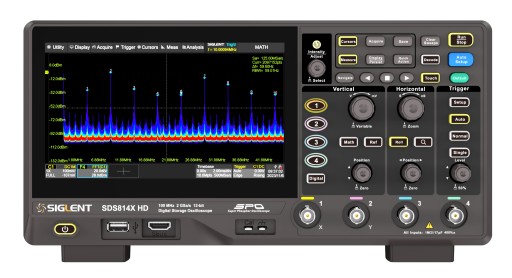

Осциллограф SDS814X HD, 4x100 МГц, разрешение 12 бит

Cyfrowy oscyloskop 4-kanałowy 100MHz, 2GSa/s, 500 000 wfm/s

SDS814X HD (12-bitowy)

firmy SIGLENT

(4 kanały, próbkowanie 2GSa/s, bufor pamięci 50Mpts/CH, ekran 7" 1024*600px)

SIGLENT seria SDS800X HD to oscyloskopy cyfrowe o wysokiej rozdzielczości z pamięcią, próbkowaniem 2 GSa/s, wyposażone w 12-bitowe przetworniki analogowo-cyfrowe, zapewniające doskonałe parametry poziomu szumów. Są dostępne z szerokościami pasm 70MHz, 100MHz oraz 200 MHz, zapewniają maksymalną długość zapisu 100 Mpts mając 2 lub 4 kanały analogowe plus opcjonalnie 16 kanałów cyfrowych z możliwością analizy sygnału mieszanego.

Seria SDS800X HD wykorzystuje technologię SPO firmy Siglent z maksymalną szybkością przechwytywania kształtu przebiegu do 120 000 wfm/s (w trybie normalnym, do 500 000 wfm/s w trybie sekwencyjnym), 256-poziomową funkcją stopniowania intensywności oraz trybem wyświetlania temperatury barwowej.

Wykorzystuje również innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskiej fluktuacji. System wyzwalania obsługuje wiele potężnych trybów wyzwalania, w tym wyzwalanie magistrali szeregowej.

Narzędzia takie jak rejestracja przebiegu historycznego, funkcje wyszukiwania i nawigacji, test maski, charakterystyka częstotliwościowa, analiza mocy umożliwiają przechwytywanie, przechowywanie i analiza rozszerzonych zapisów przebiegów.

Imponujący wachlarz możliwości pomiarowych i matematycznych, opcje generatora przebiegów arbitralnych 25 MHz, a także dekodowanie szeregowe to także istotne cechy SDS800X HD.

Pojemnościowy ekran dotykowy o przekątnej 7 cali obsługuje gesty wielodotykowe, a dodatkowo ma przyjazny dla użytkownika interfejs, co może znacznie poprawić wydajność pracy.

Obsługuje także sterowanie myszą i zdalne sterowanie przez Internet za pośrednictwem sieci LAN.

Cechy szczególne

• 12-bitowa wysoka rozdzielczość

  12-bitowe przetworniki analogowo-cyfrowe z częstotliwością próbkowania do 2 GSa/s

  Topowe modele z poziomem szumów 70μVrms przy paśmie 200 MHz

• Technologia SPO

  Szybkość przechwytywania przebiegu do 120 000 wfm/s (tryb normalny) i 500 000 wfm/s (tryb sekwencyjny)

  Obsługuje 256-stopniową gradację intensywności i tryby wyświetlania temperatury barwowej

  Długość rekordu do 100 Mpts

  Cyfrowy system wyzwalania

• Inteligentne wyzwalanie: zbocze, nachylenie, szerokość impulsu, okno, najsłabszy w serii, interwał, zanik, wzór, wideo (obsługiwane HDTV), kwalifikowane, N-ta krawędź, opóźnienie, konfiguracja/czas wstrzymania.
• Wyzwalanie i dekoder magistrali szeregowej, obsługuje protokoły I2C, SPI, UART, CAN, LIN
• Tryb akwizycji segmentowej (sekwencji), dzielący maksymalną długość rekordu na wiele segmentów (do 80 000), zgodnie z warunkami wyzwalania ustawionymi przez użytkownika, z bardzo małym czasem martwym pomiędzy segmentami w celu uchwycenia zdarzenia kwalifikującego
• Funkcja zapisu przebiegu historycznego (Historia), maksymalna zarejestrowana długość przebiegu wynosi 80 000 klatek
• Automatyczne pomiary ponad 50 parametrów, obsługuje statystyki z histogramem, ścieżką, trendem, pomiarem bramkowania oraz pomiarami matematycznymi, historycznymi i referencyjnymi
• 4 przebiegi matematyczne (2 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy itp.), obsługuje edytor formuł
• Liczne funkcje analizy danych, takie jak wyszukiwanie, nawigacja, licznik, wykres Bodego (charakterystyka częstotliwościowa) i analiza mocy
• Sprzętowa funkcja szybkiego testu maski z narzędziem Edytor masek do tworzenia masek zdefiniowanych przez użytkownika
• 16 kanałów cyfrowych (opcjonalnie)
• Generator przebiegów 25 MHz (opcjonalnie)
• 7” wyświetlacz TFT-LCD o rozdzielczości 1024*600; Pojemnościowy ekran dotykowy obsługuje gesty wielodotykowe
• Interfejsy obejmują: Hosty USB, urządzenie USB (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Wbudowany serwer WWW umożliwia zdalną kontrolę przez port LAN za pomocą przeglądarki internetowej.
• Obsługuje polecenia zdalnego sterowania SCPI.
• Obsługuje zewnętrzną mysz i klawiaturę. Obsługuje NTP.

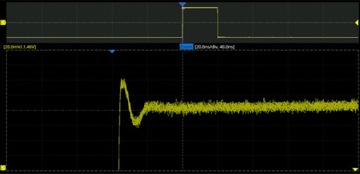

Oscyloskop 8-bitowy

Oscyloskop 12-bitowy

SDS800X HD może sterować modułem generatora USB (AWG) lub niezależnym generatorem SIGLENT-a typu SDG, skanuje amplitudę i fazę urządzenia, pasmo przenoszenia i wyświetla dane, jako wykres częstotliwościowy (wykres Bodego).

Dostępny jest także tryb wielopoziomowy dla dokładnego pomiaru odpowiedzi zasilacza (parametr PSRR).

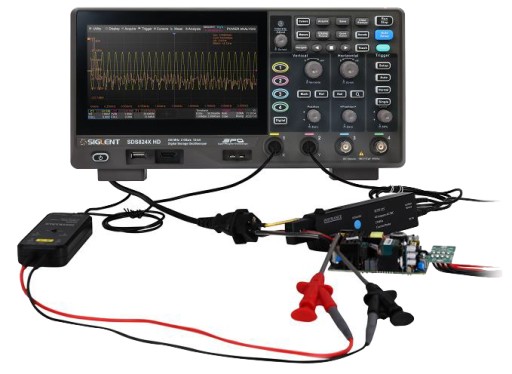

Opcja analizy mocy zapewnia pełen zestaw pomiarów dla analizy strat mocy. Analiza może znacznie poprawić sprawność projektowanych zasilaczy impulsowych.

Akcesoria na wyposażeniu

• Sonda oscyloskopowa (1 szt. na kanał)
• Kabel zasilania sieciowego
• Kabel USB
• Certyfikat kalibracji producenta
• Pełna instrukcja obsługi w języku polskim
