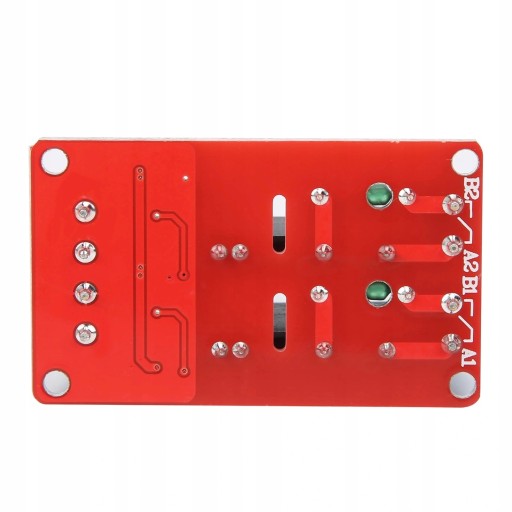

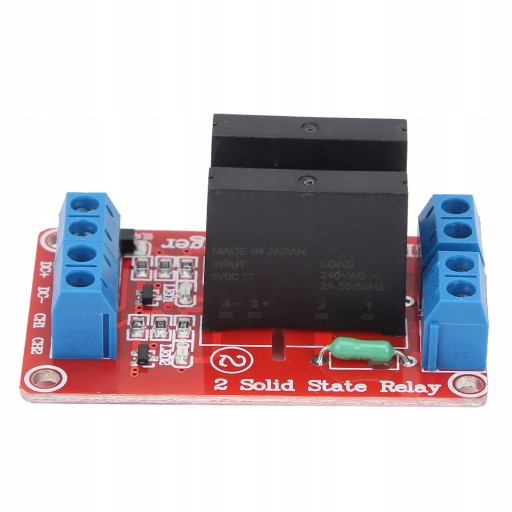

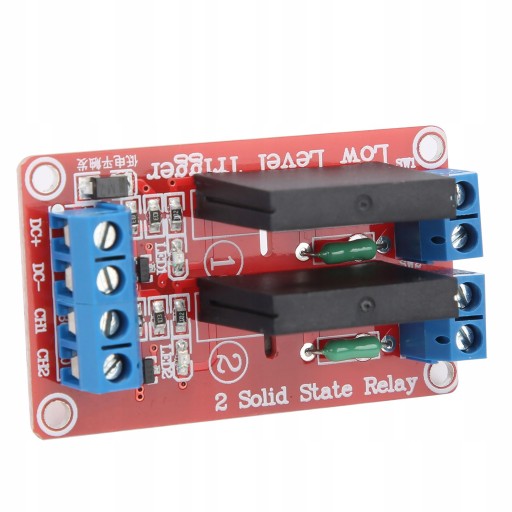

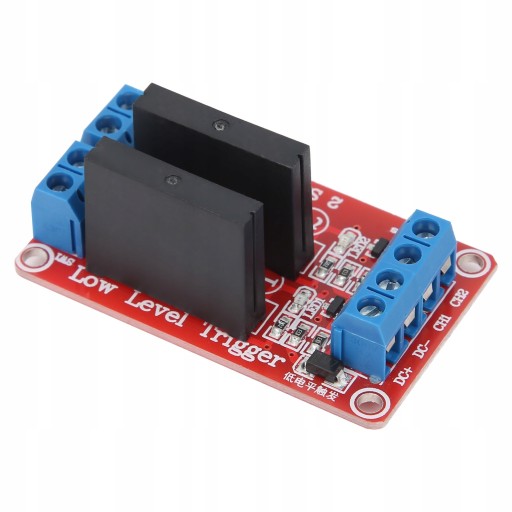

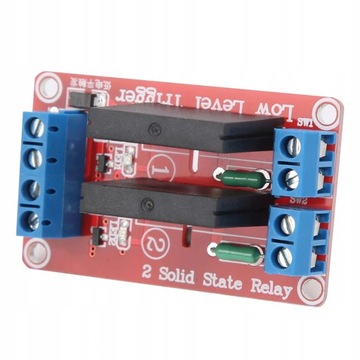

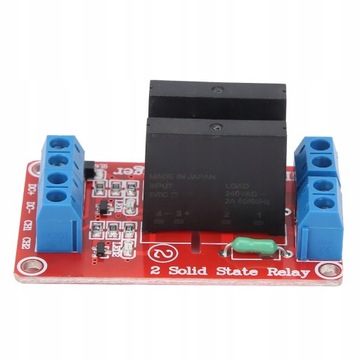

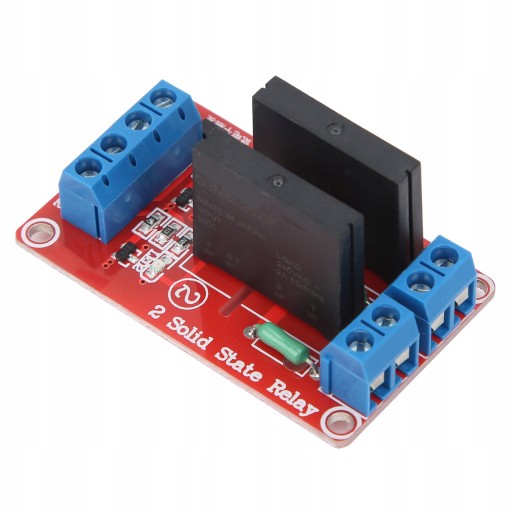

Модуль релейной платы SSR

Funkcja:

1. Wyzwalanie wysokiego poziomu oznacza, że ​​między zaciskiem wyzwalania sygnału (CH) a biegunem ujemnym zasilacza występuje napięcie dodatnie.

2. Wyzwalanie wysokiego poziomu to metoda wyzwalania, w której biegun dodatni zasilacza jest podłączony do zacisku wyzwalającego. Gdy zacisk wyzwalacza osiągnie napięcie dodatnie lub osiągnie napięcie wyzwalania, przekaźnik włączy się.

3. Wyzwalanie niskiego poziomu dotyczy sytuacji, gdy napięcie między zaciskiem wyzwalacza sygnału a biegunem ujemnym zasilacza wynosi 0 V lub napięcie na zacisku wyzwalacza jest niższe niż napięcie bieguna dodatniego zasilacza, napięcie jest wystarczająco niskie, aby zadziałać, przekaźnik się włącza.

4. Wyzwalanie niskiego poziomu jest zwykle metodą wyzwalania polegającą na podłączeniu bieguna ujemnego zasilacza do zacisku wyzwalacza, tak aby przekaźnik wciągnął się.

5. Terminal wejściowy może być podłączony tylko do zasilania DC, a terminal wyjściowy może być podłączony tylko do zasilania AC (terminal wyjściowy nie może być podłączony do zasilania DC). Maksymalny prąd roboczy to 2A.

Specyfikacja:

Typ przedmiotu: moduł przekaźnika

Materiał: PCB

Zastosowanie: nadaje się do obsługi, nauki i rozwoju studentów, inżynierów, techników, fabryk, indywidualnych majsterkowiczów, entuzjastów elektroniki itp.

Parametry przekaźnika: 240 V / 2A

Moc wejściowa: 5VDC

Napięcie wejściowego sygnału sterującego:

Przekaźnik niskiego poziomu stanu 0-2,5 V WŁ

Przekaźnik wysokiego poziomu stanu 3-5V WYŁĄCZONY

Prąd spoczynkowy: 0mA

Prąd roboczy: 12,5 mA

Prąd wyzwalający: 2mA

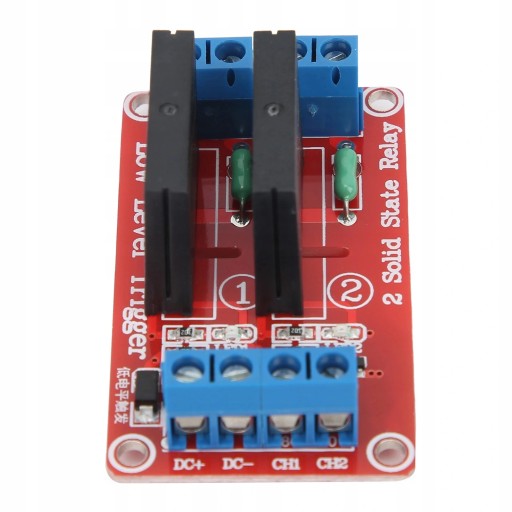

DC : podłącz do dodatniego bieguna zasilacza (zasilanie zgodnie z napięciem przekaźnika)

DC-: podłącz do ujemnego bieguna zasilacza

CH1: zacisk wyzwalania sygnału modułu przekaźnikowego (ważny jest wyzwalacz niskiego poziomu)

Lista paczek:

1 x moduł przekaźnika

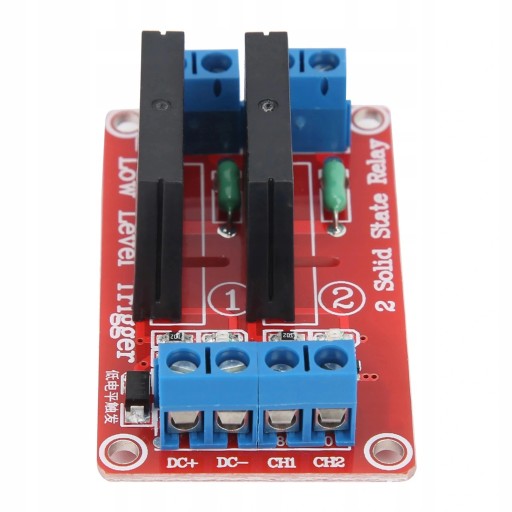

. Płytka przekaźnikowa Moduł SSR
