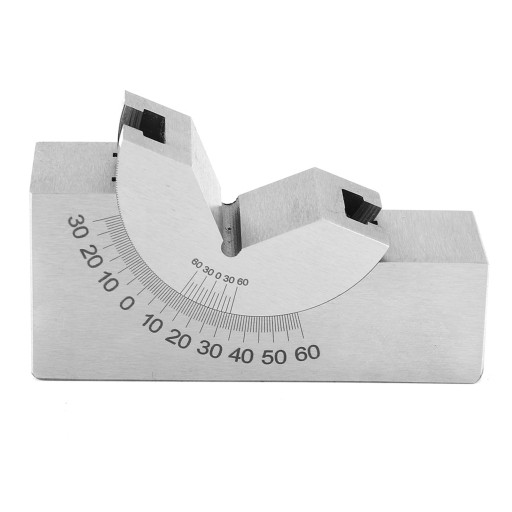

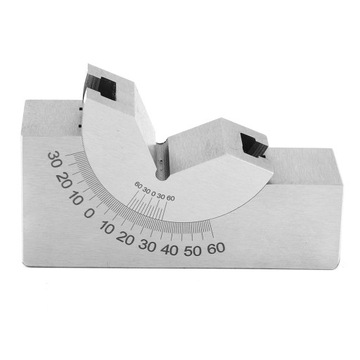

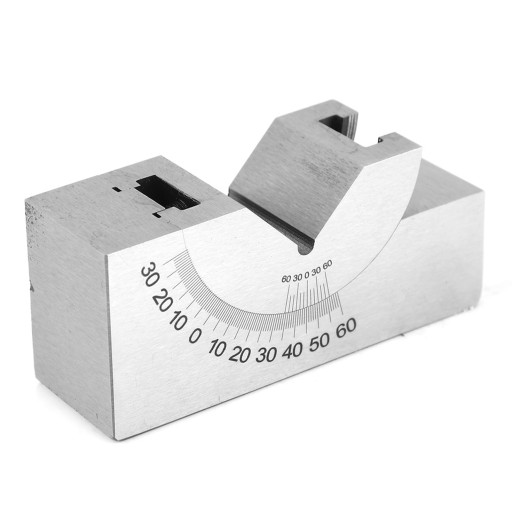

75X25X36 AP30 БЛОК ТОЧНОГО ФРЕЗЕРОВАНИЯ С

⚙️Funkcja:▶️Wykonane z najwyższej jakości stali nierdzewnej, utwardzanej powierzchniowo, wytrzymałej i trwałej

▶️Zastosowanie: we frezarce, strugarce, wiertarce z regulowaną szlifierką kątową i regulacjami na ostrzu, skrzyżowanymi z innymi uchwytami lub mocowaniem przedmiotu obrabianego po obróbce przedmiotu, np.

▶️Może to być kursor wskazujący bezstopniową regulację kąta nachylenia, a następnie zabezpieczony śrubami, używany do tworzenia różnych obróbki o stałym kącie, testowania przedmiotów obrabianych.

▶️Niklowana, rdzawa równoległość i pionowość precyzyjne szlifowanie każdej powierzchni roboczej do 0,01 mm.

▶️Ten blok kąta V charakteryzuje się wysoką dokładnością i jest łatwy w obsłudze

. 75X25X36 AP30 PRECYZYJNE FREZOWANIE BLOKOWE ZE

⚙️Specyfikacja:Materiał: Stal nierdzewna

Wymiary: ok. 75*25*36mm/3*1*1,4 cala

Kolor: jak pokazuje zdjęcie Użyj metody:

po poluzowaniu śrub pociągnij blok w kształcie litery V wzdłuż podstawy obrotu szyny prowadzącej, szukając kąta docelowego. 2, korzystając z zasady odczytów kursora, punkty na skali głównej stopni 1°, kursor dzielący na 10'. Gdy linia „0” na kursorze jest wyrównana z linią „0” na skali głównej, oznacza to, że powierzchnia pomiarowa A jest równoległa do poziomu odniesienia i poziomu odniesienia, B jest prostopadła do poziomu odniesienia.

1) gdy kursor "0" po prawej stronie linii na głównym pokrętle "0" linia, stopień, z kursorem "0" odczytuje wyniki z prawej strony kursora "0" odczyt skali linii (odczyt taki sam jak noniusz Suwmiarka) odczytuje stopnie (°), płaszczyzna pomiarowa A i B przeciwnie do ruchu wskazówek zegara (') mówi o kącie skrętu.

Gdy linia kursora "0" w linii głównej skali "0" w lewo, stopień jest nadal odczytywany z linią kursora "0", wynik z linią kursora "0" po lewej stronie skali. Odczytaj stopnie (°), (')

A i B mierzą kąt obrotu zgodnie z ruchem wskazówek zegara powierzchni.

(3) dostosuj kąt do wartości docelowej i dokręć v-blok i podstawę. Główne wskaźniki techniczne:

(1) do pomiaru powierzchni równoległej do powierzchni podstawy i pomiaru powierzchni B, prostopadłej do kursora linii odniesienia „0” i wskaźnika styku linii „0” tarczy głównej większy niż 3 ', podziałka noniusza dwa punkty końcowe i podziałka główna dwie linie 11° nie koincydencji stopień jest nie większy niż 5 '; I odwrotnie, dokręć śrubę, aby linie główne wskazywały 0°, a kursor „0” po wyrównaniu. Pomiar równoległości powierzchni i poziomu podstawy nie jest większy niż 0,01 mm, B zmierzona powierzchnia i punkt odniesienia pionowości nie są większe niż 0,01 mm

(2) W stanie ustalonym błąd wskazania regulowanego miernika kąta nie jest większy niż ± 10 '

. 75X25X36 AP30 PRECYZYJNE FREZOWANIE BLOKOWE ZE

⚙️Lista pakietów:1 x regulowany blok kątowy

1x klucz
