Гравировальный станок с ЧПУ 1610, фрезерный плоттер

Товар

46 974  ₽
Пошлина ≈1 525 ₽ не входит в цену.
Гравировальный станок с ЧПУ 1610, фрезерный плоттер

Доставка

  • Почта России

    от 990 ₽

  • Курьерская доставка EMS

    от 1290 ₽

Характеристики

Артикул
16015965660
Состояние
Новый
Marka
Inny producent (RATTMOTOR)
Maksymalna moc
200 W
Model
1610 Pro
Kod producenta
01

Описание

Grawer CNC

FREZARKA / GRAWERKA / PLOTER CNC

Grawer kompletny z zasilaczem i 10 frezami wrzecionowymi

  • Pole robocze: 160x100x40mm
  • Dokładność 0,04 mm
  • Prowadnice liniowe: 10mm
  • Śruby: 8mm z podwójnymi nakrętkami i automatyczną kasacją luzu zwrotnego
  • Silniki krokowe: dwufazowe 1.3A 0.25Nm
  • Wrzeciono: prędkość obrotowa 10 000 obr/min
  • Frezy: średnica 3.175mm, końcówka robocza 0.1mm, długość 30mm, 20 stopni - 10 sztuk
  • Wykonana z profili aluminiowych
  • Zasilanie: 240V

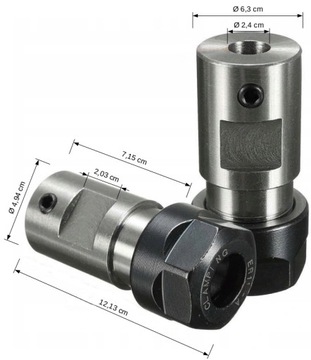

W zestawie CD z oprogramowaniem, przewód USB, zasilacz, silnik, uchwyt ER11 wraz z tuleją zaciskową i 10 frezów

Urządzenie zmontowane, nasmarowany i gotowe do pracy od razu po rozpakowaniu - płatne dodatkowo 200 zł (możliwość dopłaty przy zakupie)

Montaż i uruchomienie: http://securityrevolution.ie/CNC1610.zip

Elementy dodatkowe możliwe do zakupienia na naszych aukcjach:

  • Głowica laserowa 500 mW: http://allegro.pl/i7369835535.html
  • Głowica laserowa 2500 mW: http://allegro.pl/i7369835597.html
  • Głowica laserowa 5500 mW: http://allegro.pl/i7428838481.html
  • Głowica laserowa 15000 mW: http://allegro.pl/i7428932242.html
Grawer grawerka frezarka ploter CNC 1610

Informacje o jakości pracy

  • W odpowiedzi na powtarzające się pytania, informujemy, że rozdzielczość grawera jest bardzo wysoka, (monitor komputerowy ma rozdzielczość zwykle ok 0,28 mm, a grawer ma rozdzielczość 0,04 mm (skok wrzeciona)
  • Grubość grawerowanej linii zależny od zagłębienia w materiał, końcówka robocza ma na swoim początku średnicę 0,1 mm (stożek ścięty) a jej stożek \/ ma kąt 20 stopni
  • Uwzględniając wielkość zagłębienia stożka 20 stopni można obliczyć grubość grawerowanej linii (wzór na pole podstawy trójkąta równoramiennego/prostokątnego)
  • Jeżeli kąt pomiędzy ramionami trójkąta (wrzeciono ) ma 20* \/ - to kąt pomiędzy ramieniem a wysokością trójkąta prostokątnego ma 10* |/
  • Szerokość grawerowanego rowka obliczamy z wzoru na pole podstawy trójkąta równobocznego / prostokątnego.

Przykład:

  • https://www.calculat.org/pl/pole-obwod/trojkat-prostokatny.html
  • Jeżeli kąt α = 10* a zagłębienie teoretyczne stożka (trójkąta) wynosi b = 1 mm to grubość grawerowanej linii (a x 2) wynosi 0,18 mm x 2 = 0,36 mm
  • Dla zagłębienia teoretycznego na 3 mm grubość linii wynosi wg obliczeń 0,53 x 2 = 1,06 mm

Zagłębienie rzeczywiste:

Ponieważ wrzeciono to stożek ścięty o podstawie 0,1 mm (końcówka robocza szerokość 0,1 mm), należy odjąć brakujące (ścięte) 0,57 mm (wg obliczeń) od głębokości zagłębienia teoretycznego.

Czyli podsumowując nasz przykład:

  • głębokość rowka 0,43 mm - szerokość rowka 0,36 mm
  • głębokość rowka 2,43 mm - szerokość rowka 1,06 mm

Takie linie jak powyżej przykładowe można grawerować (zastrzegamy prawo autorskie do kopiowania naszych obliczeń w opisy innych aukcji)

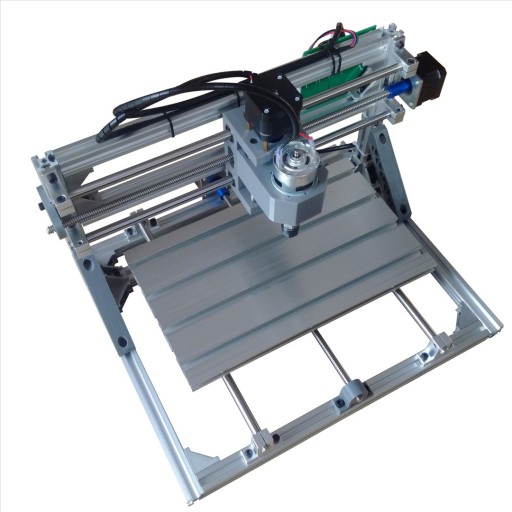

Grawer grawerka frezarka ploter CNC 1610 Marka Inny producent

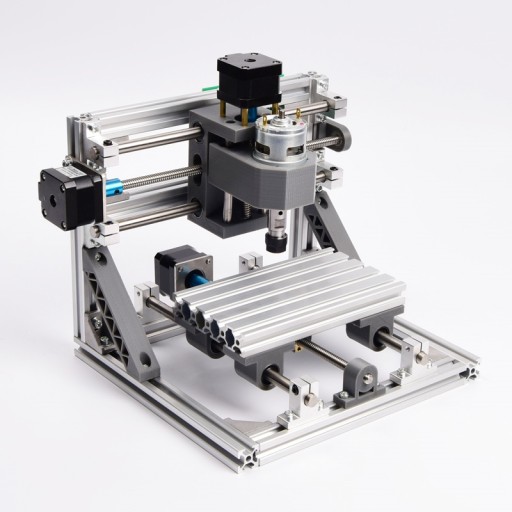

Grawer grawerka frezarka ploter CNC 1610 Marka Inny producent

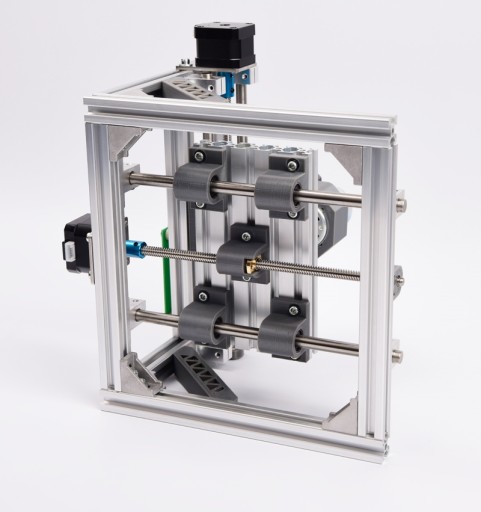

Grawer grawerka frezarka ploter CNC 1610 Model 1610 Pro
Grawer grawerka frezarka ploter CNC 1610 Maksymalna moc 200 W

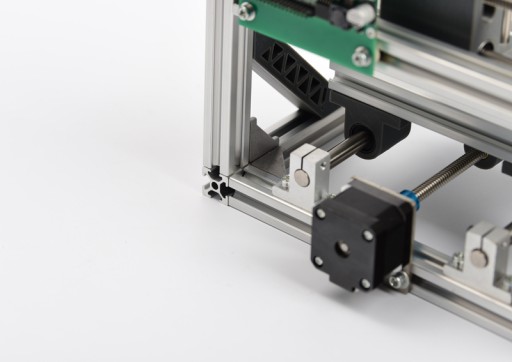

Grawer grawerka frezarka ploter CNC 1610 EAN (GTIN) 0087956683433
Alt
Alt
Alt
Alt
Alt
Alt
Alt
Alt

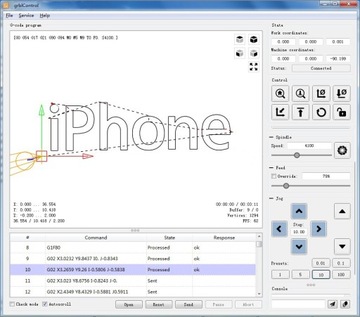

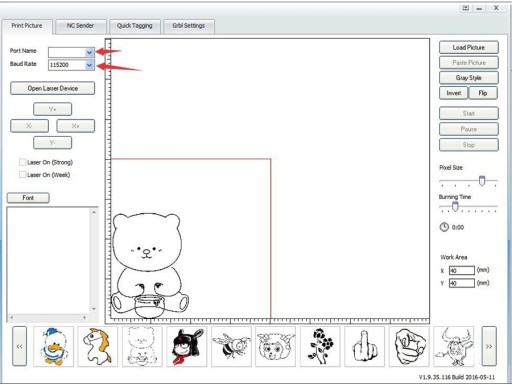

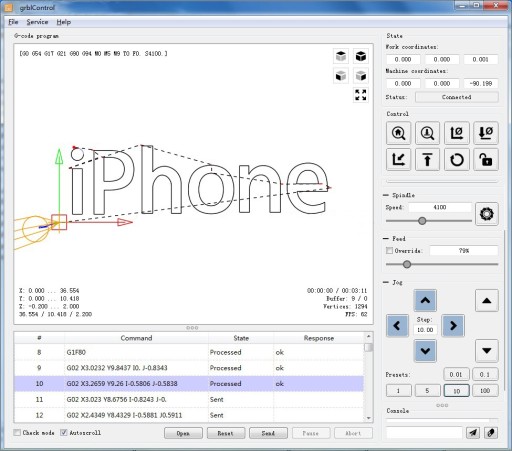

Oprogramowanie w zestawie

Alt
Alt
