Zestaw oświetlenia szynowego 2 x szyna 1-metrowa 4 x reflektor GU10 złoty

Zestaw oświetlenia szynowego jest kompletny układem oświetleniowym (należy tylko indywidualnie dobrać żarówkę do reflektora GU10), ale może stanowić również bazę do rozpoczęcia instalacji oświetlenia szynowego, jeśli planujesz jego rozbudowę.

W zestawie szynowym X-LINE znajdują się dwie szyny 1-fazowe STS długości 1 m, cztery reflektory GU10 (bez żarówki)oraz złączka prosta typu "I" i złączki końcowe.

Zestaw STR-4XGU10-G w kolorze złotym z czarnymi elementami stworzy gustowne oświetlenie i doskonale wkomponuje się do każdego wnętrza.

System oświetlenia szynowego serii X-LINE, marki DPM to system 1-fazowy, pozwalający na włączanie/wyłączanie wszystkich źródeł światła systemu jednocześnie.

Szyny oświetleniowe 1-metrowe czarne

Szyna stanowi podstawę montażu oświetlenia szynowego. Umożliwia instalację reflektorów oraz lamp wiszących.

Szyny zbudowane są z lekkiego profilu aluminiowego o szerokości 35 mm i wysokości 20 mm. Mały i lekki profil pozwala na stworzenie minimalistycznego i nowoczesnego systemu oświetlenia w pomieszczeniu. Do szyn dodawane są złączki końcowe oraz złączki zasilające umożliwiające podłączenie szyny bezpośrednio do sieci.

Reflektory szynowe na żarówkę GU10 złote

Reflektory szynowe GU10 złote montuje się na szynach oświetleniowych. Każdy z czterech reflektorów wymaga zastosowania dowolnie wybranej żarówki LED GU10 (zestaw nie zawiera żarówek).

Złączka typu " I " czarna

Złączka typu " I " służy do łączenia szyn w linii prostej. Łączniki szynowe przekazują napięcie do kolejnej szyny z łącznika zasilającego zamocowanego na pierwszej szynie w ciągu.

Jak zaprojektować oświetlenie szynowe X-LINE w twojej przestrzeni?

Bazowym produktem systemu szynowego X-LINE są szynoprzewody o długości 1 m lub 2 m, dostępne w kolorze białym lub czarnym. Każda szyna zawiera złączkę zasilającą, umożliwiającym podłączenie bezpośrednio do sieci AC 230 V, oraz zaślepkę końcową.

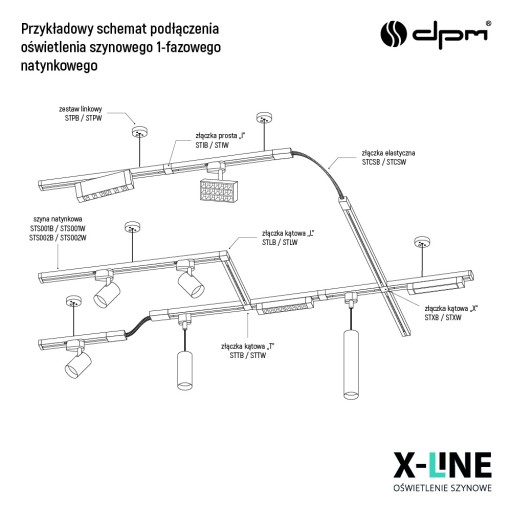

Możesz łączyć szyny w różne kształty geometryczne, korzystając z złączek w kształcie litery I, T, X, L, oraz złączki elastycznej. Szyny montuje się natynkowo na suficie lub ścianie, lub podwieszane za pomocą zestawu linkowego.

Źródła światła można dobrać dowolnie z szerokiej oferty produktów X-LINE i skomponować oświetlenie według indywidualnych potrzeb. Reflektory, lampy wiszące i szynowe niezależnie od Twojego wyboru, możesz je wpinać i wypinać w dowolnym miejscu na całej długości szyny. Używając złączki STAB / STAW, która pełni funkcję podsufitki możesz podłączyć do szyny dowolną lampę zasilaną napięciem AC 230 V~.

Montaż zestawu szynowego

Montaż zestawu szynowego należy rozpocząć od instalacji szynoprzewodów. Można połączyć je złączką z zestawu i zamontować jeden ciąg szynowy lub zamontować dwie szyny osobno (przewody zasilające należy podpiąć w złączce zasilającej końcowej raz przy zastosowaniu złączki "I" lub dwa razy do każdej szyny osobno w przypadku opcji bez złączki "I"). Istnieje możliwość montażu podwieszanego przy dodatkowym zakupie zestawu linkowego STPW / STPB. Na koniec wystarczy zamontować reflektory.

Instalacja szynoprzewodów polega na podłączeniu kabli zasilających sieci AC 230 V do złączki zasilającej na końcu szyny i przymocowaniu szyny do sufitu lub ściany przy użyciu wkrętów. Należy odkręcić śrubki, umieścić kołki w ścianie / suficie i następnie przyłożyć i przykręcić szynę.

W przypadku montażu podwieszanego należy użyć zestawu linkowego STPW / STPB. Wsunąć i przykręcić blaszkę do szyny, a linkę przymocować do sufitu przy pomocy kołków i śrubek (zaleca się stosować 2 zestawy linkowe na 1 m bieżący szyny).

Uwaga! Jeśli przewody zasilające są wcześniej wyprowadzone i wypadają np. na łączeniu szyn, należy dobrać odpowiednią złączkę zasilającą prostą (STRMW / STRMB) lub kątową (STLPW / STLPB) i zastąpić nią złączkę zasilającą końcową z szyny. Jedna złączka zasilająca na 20 m szynoprzewodów.

Montaż złączek jest bardzo prosty. Należy w pierwszej kolejności odkręcić śrubki od złączki, następnie wsunąć złączkę w szynoprzewód i przykręcić śrubki z powrotem.

Instalacja wszystkich dostępnych źródeł światła w szynoprzewodach przebiega w ten sam sposób. Wystarczy przyłożyć lampę / reflektor lub złączkę STAB / STAW z własną lampą do szyny i przesunąć do końca blokadę / zatrzask, który przymocuję źródło światła do szyny oraz doprowadzi do niego prąd z szynoprzewodu.

Cechy charakterystyczne STR-4XGU10-G:

• Rodzaj: zestaw szynowy.
• System szynowy: 1-fazowy X-LINE DPM.
• Zawartość zestawu: 4 x reflektor STR-GU10-G, 2 x szyna STS001B, 1 x złączka STCIB, złączki końcowe, wkręty i kołki do montażu.
• Kształt złączki: prosty, typ „I”.
• Źródło światła reflektora:żarówka GU10 (brak w zestawie).
• Wymiary szyny: 3,4 x 2 x 100 cm
• Wymiary reflektora: 6 x 6 x 12 cm
• Wymiary złączki: 75 x 21 x 34 mm
• Zasilanie: AC 230 V~
• Materiał: aluminium.
• Kolor: złoty, czarny.
• Stopień ochrony: IP20.
• Opakowanie: karton.

W ofercie posiadamy jeszcze taki sam zestaw w kolorze czarnym lub białym, zestawy z reflektorami STR o mocy 5 W i 15 W w kolorach białym lub czarnym.
