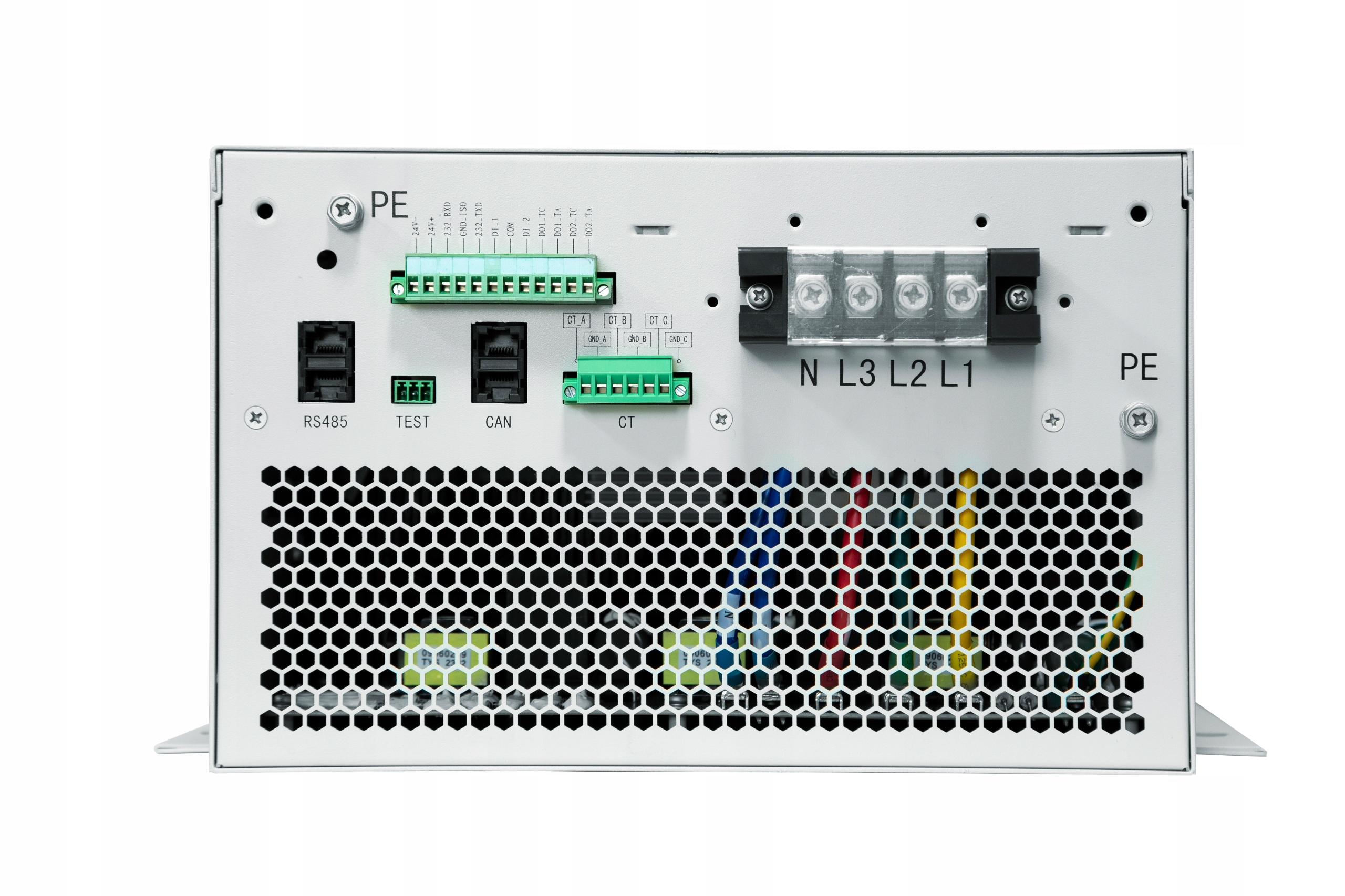

Aktywny Kompensator mocy biernej ASVG20 kompensacja 20kVar Taurus-Technic
Aktywny kompensator mocy biernej ASVG służy do kompensacji mocy biernej indukcyjnej i pojemnościowej.
Stosowany do kompensacji w miejsce tradycyjnych rozwiązań opartych o elementy pasywne takie jak kondensatory.
Dzięki szybkiemu czasowi reakcji rzędu milisekund, urządzenie ASVG zapewnia skuteczne uzyskanie żądanego współczynnika mocy biernej. Dodatkowo, możliwe jest także ustawienie funkcji ograniczenia harmonicznych prądu i napięcia oraz symetryzacji obciążenia faz.
Modułowa budowa pozwala na łatwą rozbudowę i łączenie kolejnych modułów w celu zwiększenia mocy ogólnej urządzenia. Za pomocą interfejsu wyświetlacza HMI można łatwo dokonać wymaganych nastaw, uzyskać podgląd parametrów pracy urządzenia oraz obciążenia i sieci.
Dzięki urządzeniu ASVG mamy możliwość bezstopniowej regulacji mocy biernej zarówno indukcyjnej, jak i pojemnościowej dla każdej z faz indywidualnie. W sieciach o dużej dynamice zmian obciążenia możemy uzyskać nastawiony współczynnik mocy, co w praktyce, przy prawidłowo dobranej mocy ASVG, pozwala wyeliminować opłaty za energię bierną.
PODSTAWOWE FUNKCJE URZĄDZENIA ASVG:
- bezstopniowa regulacja mocy biernej indukcyjnej i pojemnościowej
- kompensacja mocy biernej w każdej z faz z osobna
- bardzo krótki czas reakcji < 7,8 ms
- symetryzacja obciążenia faz
- unikanie rezonansu
- ograniczenie wyższych harmonicznych prądu i napięcia THDi, THDu
- możliwość łatwej instalacji i rozbudowy do 20 modułów równolegle
- komunikacja – Modbus RS485
- certyfikaty CE i zgodność z normami UE
- wykonanie w wersji naściennej
Zasada działania:
Aktywny kompensator mocy biernej ASVG najpierw dokonuje pomiaru prądu pobieranego przez odbiorniki (poprzez przekładnik prądowy CT), a następnie generuje prąd o przeciwnej fazie i identycznej amplitudzie, a następnie „wstrzykuje” go do sieci. Algorytm realizowany przez układ oparty o tranzystory bipolarne z izolowaną bramką typu IGBT. Pozwala on uzyskać wymagany współczynnik mocy biernej (cos φ) i bezstopniową kompensację mocy biernej.
Ponadto urządzenie dokonuje symetryzacji obciążenia układu z asymetrią prądów fazowych, co pozwala na redukcję prądu w przewodzie neutralnym. Ponadto, w przypadku wystąpienia w sieci wyższych harmonicznych, np. trzeciej, piątej, siódmej, itd., ASVG zachowuje się jak filtr harmonicznych – po zmierzeniu prądu składowych harmonicznych, urządzenie generuje prąd o przeciwnej fazie i identycznej amplitudzie i wprowadza go do sieci. Uzyskujemy w ten sposób redukcję poziomu prądów składowych harmonicznych.
Schemat podłączenia ASVG i pomiaru za pomocą przekładnika prądowego CT po stronie sieci
Osłona maskująca listwy zaciskowe
Solidne zabezpieczenie w skrzyni transportowej.
