Вставной камин с водяной рубашкой ZUZIA GRILLES 12 кВт Чугунный МОНТАЖНЫЙ КОМПЛЕКТ

Wkład Kominek Płaszczem Wodnym KRATKI ZUZIA 12kW Żeliwny ZESTAW do MONTAŻU

Szukasz idealnego rozwiązania do ogrzania swojego domu, dbając jednocześnie o środowisko? Kominek z płaszczem wodnym ZUZIA 12 kW to strzał w dziesiątkę! Dzięki sprawności cieplnej 81% i mocy 12 kW zapewni przytulne ciepło w każdym pomieszczeniu. Solidna obudowa z wysokogatunkowej stali gwarantuje trwałość, a wnętrze wyłożone materiałem TERMOTEC zwiększa efektywność spalania. Spełnia rygorystyczne normy Ekoprojektu i BImSchV 2, co czyni go ekologicznym wyborem. Zainwestuj w komfort, oszczędność i ciesz się przytulnym domem już dziś!

♻️ EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

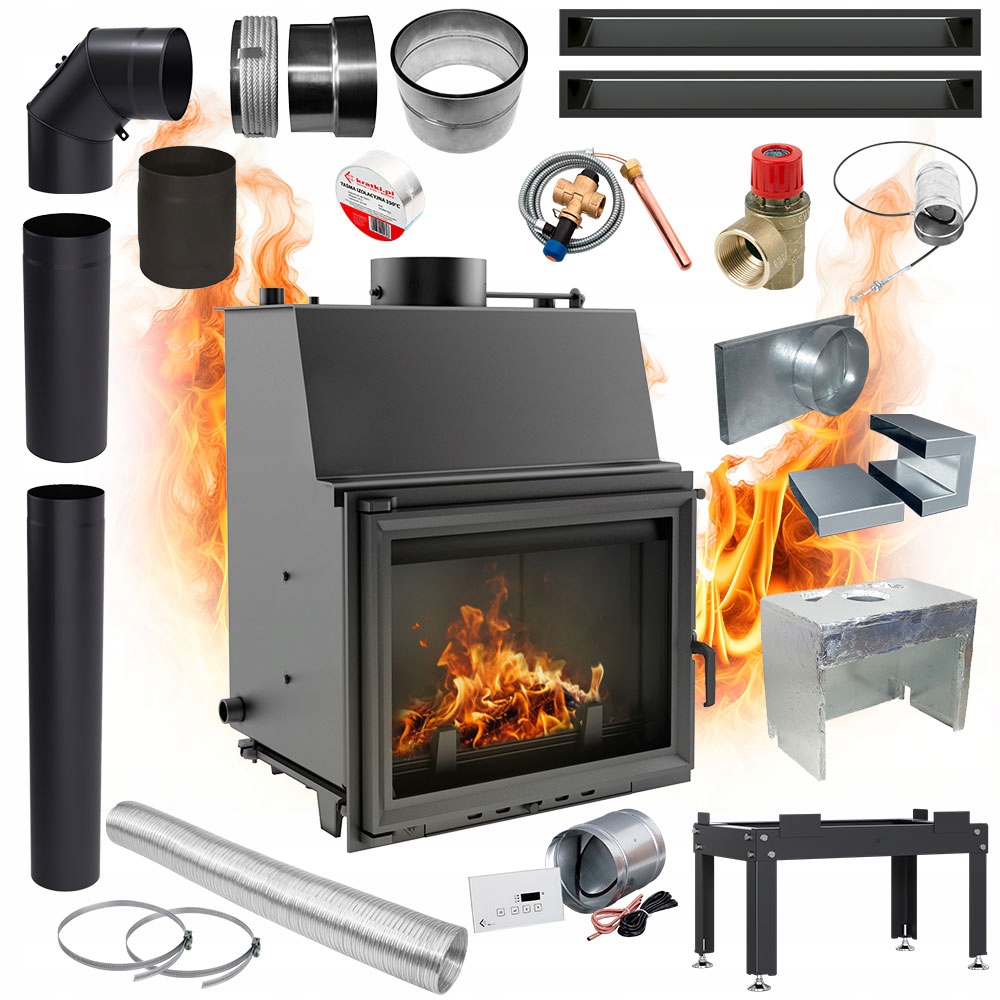

⭐️ W skład zestawu wchodzi ⭐️

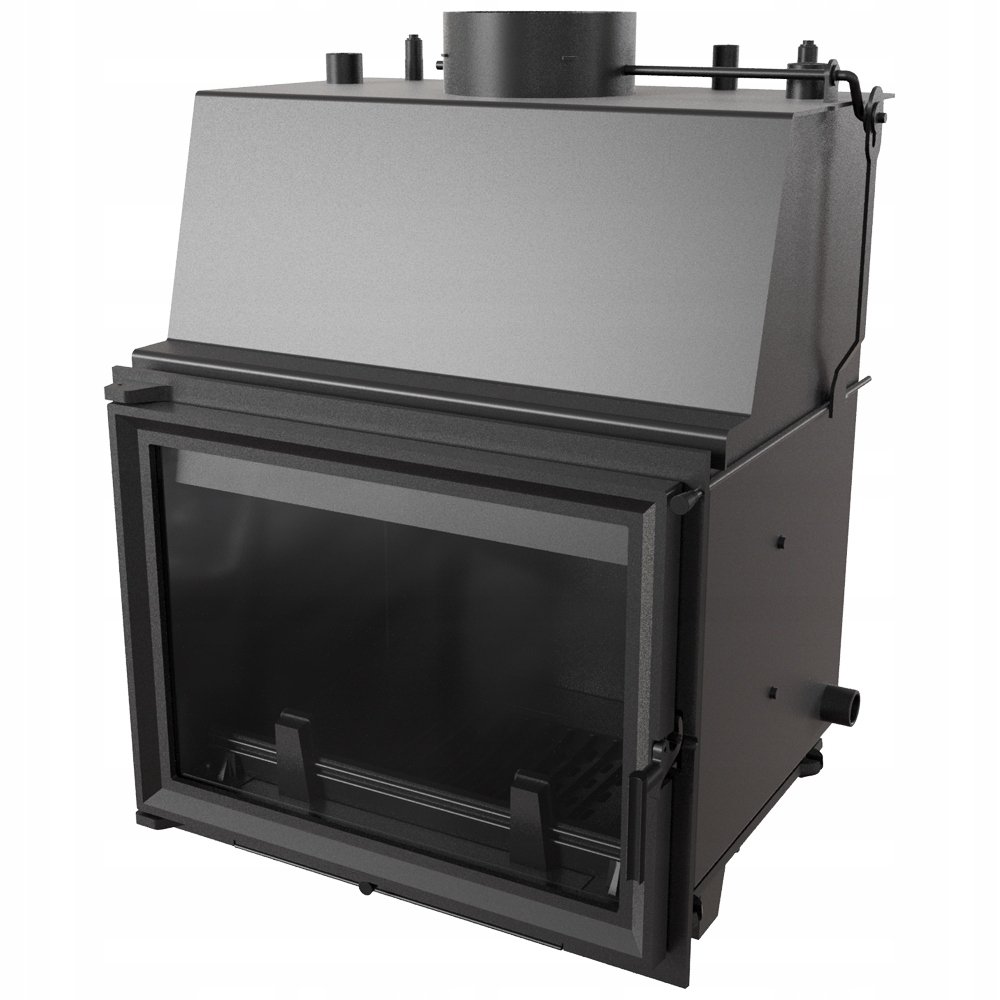

1. Kominek z płaszczem wodnym ZUZIA 12 kW
2. Dolot powietrza
3. Przejście dolot-rura fi 125
4. Przepustnica z cięgłem
5. Rura Flex fi 125
6. Opaska ślimakowa x 2 szt
7. Taśma izolacyjna
8. Rura stalowa 200/0,5m x 1 szt
9. Rura stalowa 200/1m x 1 szt
10. Kolano stalowe nastawne 200/90 st x 1 szt
11. Przejście do komina ceramicznego 200/200 x 1 szt
12. Podstawa ZUZIA
13. Izolacja ZUZIA PW
14. Zawór termiczny
15. Zawór membranowy
16. Sterownik MSK Glass
17. Kryza kominowa
18. Złączka kominowa
19. LUFT/9/80/45S/C
20. LUFT/9/80/45S/C/SF

DANE TECHNICZNE

⚙️ Parametry fizyczne

• Waga (kg) 160
• Średnica wylotu spalin (mm) 200
• Szerokość (cm) 65.2
• Wysokość (cm) 86.9
• Głębokość (cm) 49.6

♨️ Efektywność energetyczna

• Klasa Energetyczna A
• współczynnik EEI 106.7
• Emisja CO (przy 13% O2) ≤ podawana w % 0.09
• Emisja pyłków (pył) (mg/Nm3) 33

✍️ Ogólne

• Moc nominalna (kW) 12
• Średnia moc z wody (kW) 8
• Zakres mocy grzewczej (kW) 5-15
• Materiał wykonania stal, żeliwo
• Sprawność cieplna (%) 81
• Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
• Max ciśnienie robocze (bar) 2
• Pojemność wody (l) 38
• Temperatura spalin (oC) 255
• Max długość polan (cm) 50
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo

✅ Certyfikat/Zgodność

• Spełnia kryteria EKOPROJEKTU
• Zgodność z normą BImSchV 2

✨ Wyposażenie

• Dolot powietrza Tak
• Popielnik Tak
• Ozdobna szyba typu glass Nie
• Wężownica Tak

RYSUNEK TECHNICZNY ✍️

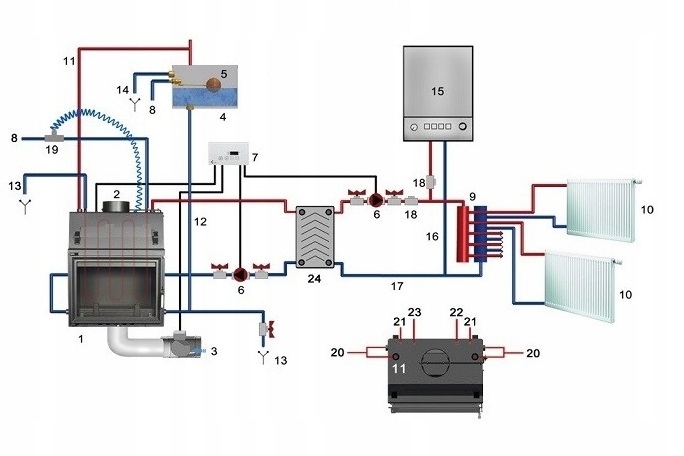

PRZYKŁADOWA INSTRUKCJA MONTAŻU WKŁADU KOMINKOWEGO Z OBIEGIEM WODNYM Z KOTŁEM GAZOWYM

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin �️
3. Sterowany elektronicznie dolot powietrza
4. Otwarte naczynie wzbiorcze ️
5. Automatyczne uzupełnienie wody (z wodociągu) �
6. Pompa C.O.
7. Centralka sterująca MSK GLASS ️
8. Zasilanie z wodociągu 💦
9. Rozdzielacz C.O. 🔀
10. Odbiornik ciepła C.O. 🌡️
11. Rura bezpieczeństwa min x 25mm wewnątrz 🔒
12. Rura wzbiorcza min x 25mm wewnątrz 🆙
13. Rura spustowa do kanalizacji 🚿
14. Rura przelewowa do kanalizacji 🌊
15. Piec C.O. 🏭
16. Zasilanie instalacji C.O. 🔌
17. Powrót z instalacji C.O. 🔙
18. Zawór zwrotny ↩️
19. Zawór termostatyczny Watts 🌡️
20. Króciec obiegu wody C.O. (1" wewn.) 🔧
21. Króciec wężownicy (1/2" wew.) 🔧
22. Króciec czujnika zaworu termicznego (1/2" wew.) 🔧
23. Gniazdo czujnika temperatury MSK GLASS 🌡️
24. Płytowy wymiennik ciepła 🔄

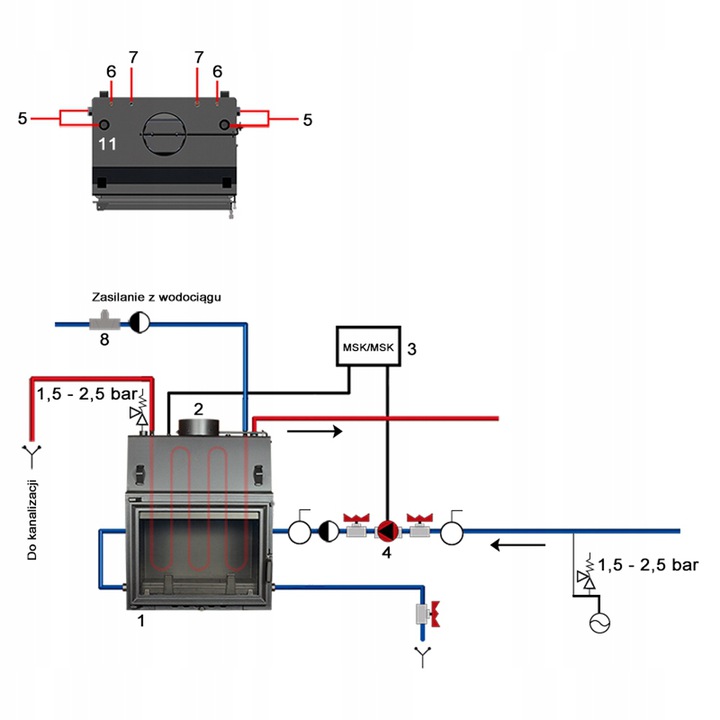

PRZYKŁADOWA INSTRUKCJA MONTAŻU WKŁADU KOMINKOWEGO Z OBIEGIEM WODNYM (SYSTEM ZAMKNIĘTY)

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin �️
3. Centralka sterująca MSK GLASS ️
4. Pompa C.O.
5. Króciec obiegu wody C.O. (1" wewn.)
6. Króciec wężownicy (1/2" wew.)
7. Króciec czujnika zaworu termicznego (1/2" wew.) 🔧
8. Zawór termostatyczny 🌡️
9. Podłączenie kanalizacji 🛠️
10. Zasilanie z wodociągu 💦

Zalety wkładów z płaszczem wodnym do palenia ciągłego

1. System czystej szyby- ogranicza osadzanie się sadzy na szybie
2. Uchwyt pomaga przy przenoszeniu pieca
3. Wbudowany szyber - reguluje siłę ciągu komina
4. Szyba żaroodporna- wytrzymuje temperaturę do 800º.
5. System zimnej klamki umożliwia zdjęcie klamki w czasie palenia w kominku
6. Ozdobny płotek- zabezpiecza drewno przed wypadaniem z wkładu
7. Regulacja dopływu powietrza przez popielnika
8. Szuflada na popiół w której gromadzą się pozostałości po spalonym drewnie
9. Ruchomy ruszt dzięki któremu można łatwo wymieść popiół
10. Dolot powietrza- króciec montowany do wkładu kominkowego, który ma na celu doprowadzenie świeżego powietrza do paleniska z zewnątrz budynku- opcja dodatkowa
11. Duża komora spalania
12. Szpilki wzmacniające płąszcz wodny oraz materiał: blacha kotłowa 4mm- gwarantują bezawaryjną pracę
13. Wężownica schładzająca- opcja dodatkowa
14. Wysoki czopuch- zwiększa powierzchnię wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem
15. Płomieniówki- zwiększają

➡️ SYSTEM ZIMNEJ KLAMKI

Klamkę w tym wkładzie kominkowym możemy zdjąć podczas palenia, co zapewni, że nie będzie się nagrzewała.

➡️ RUSZT

Wyjmowany ruszt.

➡️SZUFLADA POPIELNIKA

Ułatwia utrzymanie wkładu w czystości. Gałka z przodu szuflady pozwala na regulację dopływu powietrza z pomieszczenia. Dodatkowo płotek, który jest umieszczony we wkładzie zapobiega wypadaniu drewna.

➡️ WBUDOWANY SZYBER

Kominek posiada fabrycznie montowaną regulację ciągu kominowego, dzięki której urządzenie jest bardziej ekonomiczne i efektywne.

☘️Paliwo Zalecane:☘️

☑️Rodzaje Drewna: Buk, grab, dąb, olcha, brzoza, jesion.

☑️Wymiary: Długość ok. 30 cm, obwód 30 cm do 50 cm.

☑️Wilgotność Drewna: Nie powinna przekraczać 20%, co odpowiada drewnu sezonowanemu przez 2 lata, przechowywanemu pod zadaszeniem.

⚡️Paliwo Niezalecane:⚡️

☑️Unikaj drewna o wilgotności powyżej 20% - może to obniżyć moc cieplną.

☑️Nie używaj polan z drzew iglastych i zażywiczonych, które mogą intensywnie zakopcić urządzenie i wymagają częstszego czyszczenia.

☝️Paliwo Zabronione:☝️

☑️Nie spalaj: węgla, drewna tropikalnego (np. mahoń), produktów chemicznych, substancji płynnych (olej, alkohol, benzyna, naftalina), ani materiałów impregnowanych lub sprasowanych z klejem, jak płyty laminowane lub śmieci.

☑️Ważne: Jeżeli inne paliwo jest dopuszczalne, znajdziesz taką informację na tabliczce znamionowej urządzenia.

⚡️Instrukcja Rozpalania krok po kroku:⚡️

⭐️Przygotowanie Materiałów⭐️

✅Użyj kilku większych polan (max. wilgotność 20%; śr. ok 10-13 cm).

✅Garść drobnych szczap na rozpałkę (max. wilgotność 20%; śr. ok 2-5 cm).

✅Podpałka - zapałki/zapalarka.

⭐️Przygotowanie Paleniska⭐️

✅Otwórz wszystkie dopowietrzenia i przepustnice.

✅Układaj większe polana na dnie paleniska w sposób naprzemienny.

✅Na szczycie ułóż warstwę drobnych szczap (nie więcej niż 3 warstwy).

✅Pozostaw odstępy między szczapami dla lepszego przepływu powietrza.

✅Na górnej warstwie ułóż podpałkę.

⭐️Rozpalanie⭐️

✅Podpal podpałkę i zamknij drzwi kominka.

✅W przypadku słabego ciągu kominowego, uchyl drzwi kominka lub okno w pomieszczeniu na początku rozpalania.

⭐️Ważne Wskazówki⭐️

✅Opał: Stosuj drewno o zawartości wilgoci do 20%. Unikaj palenia węglem, koksem i innymi niedozwolonymi materiałami.

✅Wilgotność Drewna: Drewno powinno być sezonowane przez 18-24 miesiące lub suszone w suszarni. Użycie zbyt wilgotnego drewna może prowadzić do zwiększonego zużycia energii i powstania kreozotu, co zagraża bezpieczeństwu.

✅Zalecane Drewno: Dąb, buk, grab, brzoza. Drzewa iglaste mogą intensywnie zakopcić szybę i mają niższe wartości energetyczne.

Przestrzeganie tych zasad nie tylko zapewnia efektywne i bezpieczne użytkowanie pieca, ale również oszczędności finansowe i lepszą jakość ogrzewania.
