Wkład Kominek Płaszcz Wodny KRATKI MBM Prawy 12kW Narożny Rekuperacja EKO ZESTAW do MONTAŻU

Dwustronnie przeszklone wkłady z linii MBM PW to ekonomiczne i ekologiczne rozwiązanie z zespołem wodnym, które po zabudowie nie różni się wyglądem od typowego wkładu powietrznego. Dzięki nietypowej wizji ognia i delikatnej ramie frontowej doskonale wpisuje się w stylistykę nowoczesnych wnętrz. Tego typu kominek jest często wybierany w przypadku otwartych pomieszczeń, w których łączone są różne przestrzenie, np. salon z jadalnią.

♻️ EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

⭐️Zestaw zawiera:

1. Wkład kominek MBM z Płaszczem Wodnym Prawy 10 kW
2. Rura Flex fi 125
3. Opaska ślimakowa x 2 szt
4. Taśma izolacyjna
5. Rura stalowa 180/0,5m x 1 szt
6. Rura stalowa 180/1m x 1 szt
7. Kolano stalowe nastawne 180/90 st x 1 szt
8. Przejście do komina ceramicznego 180/200 x 1 szt
9. Podstawa MBM
10. Izolacja MBM PW 10
11. Zawór termiczny
12. Zawór membranowy
13. Sterownik MSK Glass
14. Kryza kominowa 180
15. LUFT/NP/9/8040/45S/C
16. LUFT/NL/9/8040/45S/C/SF
17. Pompa obiegowa 6m
18. Złączka kominowa fi 180

DANE TECHNICZNE

⚙️ Parametry fizyczne

• Waga (kg) 208,5
• Średnica wylotu spalin (mm) 180
• Szerokość (cm) 78
• Wysokość (cm) 122
• Głębokość (cm) 53

♨️ Efektywność energetyczna

• Klasa Energetyczna A+
• współczynnik EEI 111.9
• Emisja CO (przy 13% O2) ≤ podawana w % 0,1
• Emisja pyłków (pył) (mg/Nm3) 27

✍️ Ogólne

• Moc nominalna (kW) 12
• Średnia moc z wody (kW) 7
• Zakres mocy grzewczej (kW) 5.0 - 14.0
• Materiał wykonania stal
• Sprawność cieplna (%) 85
• Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
• Max ciśnienie robocze (bar) 2
• Pojemność wody (l) 27
• Temperatura spalin (oC) 185
• Max długość polan (cm) 50
• Rodzaj przeszklenia narożne
• Otwieranie drzwi w prawo

✅ Certyfikat/Zgodność

• Spełnia kryteria EKOPROJEKTU
• Przeznaczony do rekuperacji
• Zgodność z normą BImSchV 2

✨ Wyposażenie

• Dolot powietrza Tak
• Wyłożenie komory spalania Tak
• Ozdobna szyba typu glass Tak
• Wężownica Tak

✍️RYSUNEK TECHNICZNY

Przykładowy schemat ideowy podłączenia w układzie otwartym:

1. Wkład kominkowy
2. Wężownica (chłodnica układu)
3. Naczynie wzbiorcze z pływakiem
4. Kapilara zaworu termostatycznego
5. Zawór termostatyczny
6. Czujnik temperatury
7. Centralka sterująca
8. Pompa obiegowa
9. Zawór temperaturowy
10. Rura wzbiorcza
11. Kanalizacja
12. Zasilanie z sieci wodociągowej
13. Powrót do wkładu
14. Zasilanie z sieci wodociągowej
15. Zasilanie instalacji c.o.
16. Powrót z instalacji c.o.

Przykładowy schemat ideowy podłączenia w układzie zamkniętym:

1. Wkład kominkowy
2. Wężownica (chłodnica układu)
3. Naczynie wzbiorcze zamknięte
4. Kapilara zaworu termostatycznego
5. Zawór termostatyczny
6. Czujnik temperatury
7. Centralka sterująca
8. Pompa obiegowa
9. Zawór temperaturowy
10. Wymiennik ciepła (rozdzielacz c.o.)
11. Zbiornik akumulacyjny (bufor)
12. Piec c.o.
13. Powrót do wkładu
14. Zasilanie instalacji c.o.
15. Kanalizacja
16. Zasilanie z sieci wodociągowej
17. Zasilanie instalacji c.o.
18. Powrót z instalacji c.o.

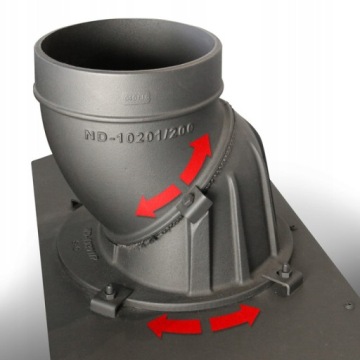

✅ OBROTOWY WYLOT SPALIN

Możliwość zmiany ustawienia wylotu spalin, co ułatwia podłączenie wkładu. Regulacja ustawienia 360° daje możliwość podłączenia wylotu spalin z tyłu jak i na górze wkładu.

✅ OZDOBNA SZYBA TYPU GLASS

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu GLASS, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

✅ INNOWACYJNA KLAMKA

Specjalna perforowana konstrukcja klamki chroni przed nadmiernym nagrzewaniem, co wpływa na wysoki komfort użytkowania kominka.

✅ WYŁOŻENIE ACUMOTTE

Komora spalania wyłożona materiałem kumulującym ciepło ACUMOTTE, który podwyższa temperaturę w kominku. Tym samym spalanie jest bardziej ekologiczne, a wysoka temperatura utrzymuje się przez dłuższy czas.

✅ WBUDOWANA REGULACJA DOLOTU POWIETRZA

Regulacja dopływu powietrza z zewnątrz odbywa się za pomocą wbudowanej przepustnicy znajdującej się poniżej drzwiczek. Cały mechanizm działa wewnątrz kominka, bardzo cicho i bezawaryjnie.

☘️Paliwo Zalecane:☘️

☑️Rodzaje Drewna: Buk, grab, dąb, olcha, brzoza, jesion.

☑️Wymiary: Długość ok. 30 cm, obwód 30 cm do 50 cm.

☑️Wilgotność Drewna: Nie powinna przekraczać 20%, co odpowiada drewnu sezonowanemu przez 2 lata, przechowywanemu pod zadaszeniem.

⚡️Paliwo Niezalecane:⚡️

☑️Unikaj drewna o wilgotności powyżej 20% - może to obniżyć moc cieplną.

☑️Nie używaj polan z drzew iglastych i zażywiczonych, które mogą intensywnie zakopcić urządzenie i wymagają częstszego czyszczenia.

☝️Paliwo Zabronione:☝️

☑️Nie spalaj: węgla, drewna tropikalnego (np. mahoń), produktów chemicznych, substancji płynnych (olej, alkohol, benzyna, naftalina), ani materiałów impregnowanych lub sprasowanych z klejem, jak płyty laminowane lub śmieci.

☑️Ważne: Jeżeli inne paliwo jest dopuszczalne, znajdziesz taką informację na tabliczce znamionowej urządzenia.

⚡️Instrukcja Rozpalania krok po kroku:⚡️

⭐️Przygotowanie Materiałów⭐️

✅Użyj kilku większych polan (max. wilgotność 20%; śr. ok 10-13 cm).

✅Garść drobnych szczap na rozpałkę (max. wilgotność 20%; śr. ok 2-5 cm).

✅Podpałka - zapałki/zapalarka.

⭐️Przygotowanie Paleniska⭐️

✅Otwórz wszystkie dopowietrzenia i przepustnice.

✅Układaj większe polana na dnie paleniska w sposób naprzemienny.

✅Na szczycie ułóż warstwę drobnych szczap (nie więcej niż 3 warstwy).

✅Pozostaw odstępy między szczapami dla lepszego przepływu powietrza.

✅Na górnej warstwie ułóż podpałkę.

⭐️Rozpalanie⭐️

✅Podpal podpałkę i zamknij drzwi kominka.

✅W przypadku słabego ciągu kominowego, uchyl drzwi kominka lub okno w pomieszczeniu na początku rozpalania.

⭐️Ważne Wskazówki⭐️

✅Opał: Stosuj drewno o zawartości wilgoci do 20%. Unikaj palenia węglem, koksem i innymi niedozwolonymi materiałami.

✅Wilgotność Drewna: Drewno powinno być sezonowane przez 18-24 miesiące lub suszone w suszarni. Użycie zbyt wilgotnego drewna może prowadzić do zwiększonego zużycia energii i powstania kreozotu, co zagraża bezpieczeństwu.

✅Zalecane Drewno: Dąb, buk, grab, brzoza. Drzewa iglaste mogą intensywnie zakopcić szybę i mają niższe wartości energetyczne.

Przestrzeganie tych zasad nie tylko zapewnia efektywne i bezpieczne użytkowanie pieca, ale również oszczędności finansowe i lepszą jakość ogrzewania.
