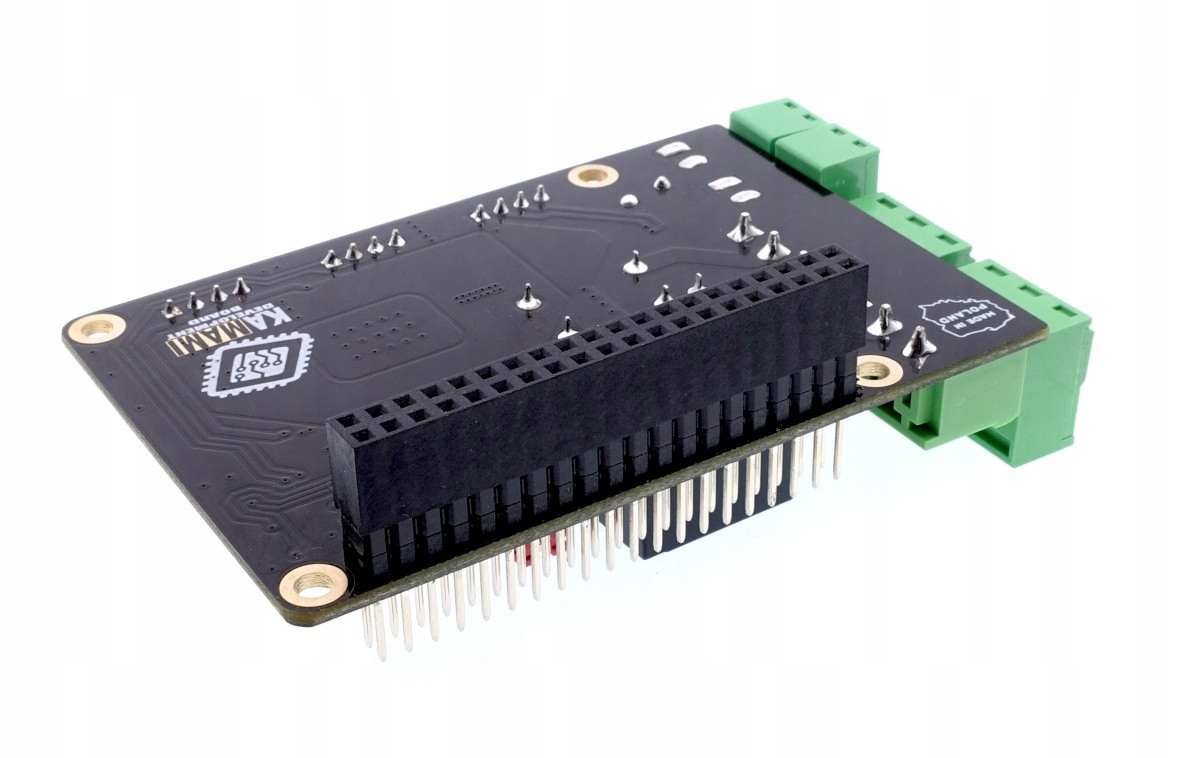

KAmodRPI5 REL+POW - блок питания и исполнительный модуль для Raspberry Pi 5

KAmodRPI5 REL+POW Wielofunkcyjny moduł zasilający i wykonawczy dla Raspberry Pi 5

Opis

KAmod RPI5 REL+POW pozwala na zasilanie komputerka Raspberry Pi 5 ze źródła zasilania o napięciu od 8 do 32 V. Moduł zawiera także dwa przekaźniki ze stykami przełącznymi, które umożliwiają sterowanie odbiornikami o prądzie do 3 A. Ponadto na płytce znajduje się obwód wejścia cyfrowego z separacją galwaniczną na bazie transoptora. Wszystkie te funkcje zostały zaimplementowane w jednym zwartym module, który można łatwo dołączyć do Raspberry Pi 5 oraz niektórych, podobnych SBC.

Właściwości

• Dostarcza zasilania o napięciu 5,1 V o prądzie ciągłym do 3 A i krótkotrwałym do wartości 5 A
• Dostosowany do napięcia wejściowego w zakresie 8...32 V
• Stabilizator napięcia na bazie układu XL4015 (step-down, 5 A, 180 kHz, 96%)
• Zabezpieczenie przepięciowe, przeciążeniowe oraz termiczne
• Dwa wyjścia przekaźnikowe ze stykami przełącznymi (NC/ON)
• Maksymalne obciążenie przekaźników: 3 A/250 VAC lub 3 A/30 VDC
• Wejście cyfrowe z separacją galwaniczną na bazie transoptora
• Parametry wejścia cyfrowego: napięcie 3,5…32 V (prąd: 0,5...5 mA)
• Łatwy montaż na Raspberry Pi 5, również z RPi Active Cooler
• Wymiary modułu 81x56 mm, wysokość ok. 17 mm (oraz złącze pod płytką o wysokości ok. 14 mm)

W zestawie

• Zmontowany i uruchomiony moduł
• Zestaw śrubek oraz dystansów umożliwiający przykręcenie nakładki do płytki Raspberry
