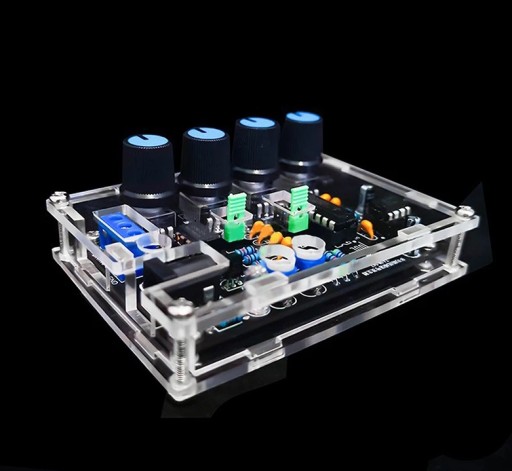

ICL8038 Генератор функций сигнала 5HZ-400 кГц будет

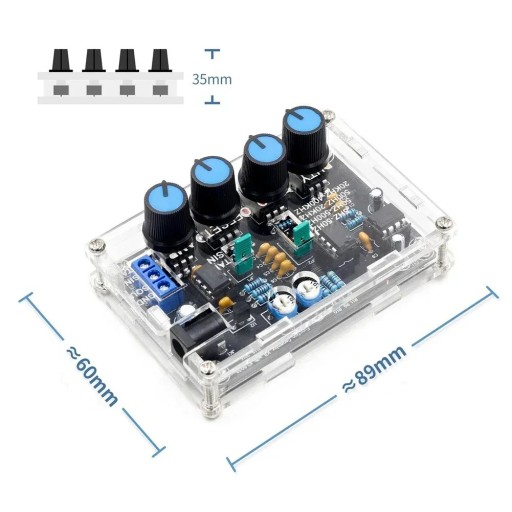

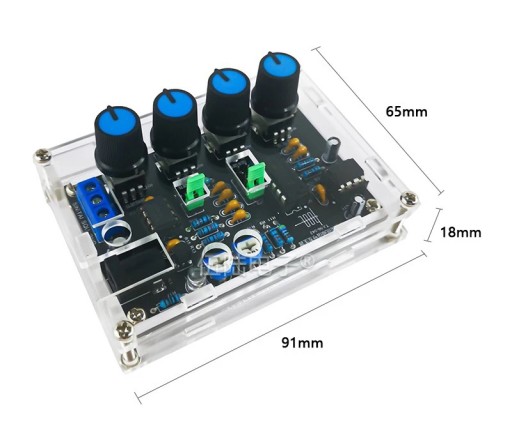

ICL8038   Generator sygnału

5Hz ~ 400KHz z obudową

do własnoręcznego montażu, lutowania.

Układ  łatwy  w montażu .

Czas montażu 60 minut.

sinusoidalne/trójkątne/kwadratowe,

regulowana częstotliwość

Zakres częstotliwości: 5Hz ~ 400KHz (regulowany)

Zakres cyklu pracy: 2 ~ 95% (regulowany)

Niewielkie zniekształcenia fala sinusoidalna: 1%

Wyjściowa liniowość fali trójkątnej: 0.1%

DC zakres odchylenia: -7.5V ~ 7.5V

Zakres amplitudy wyjściowej: 0.1V ~ 11VPP (napięcie robocze 12V)

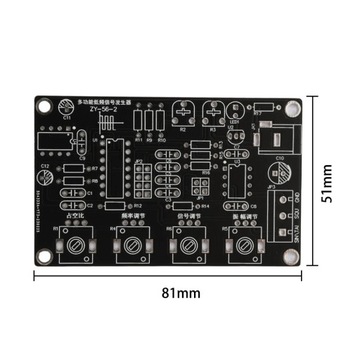

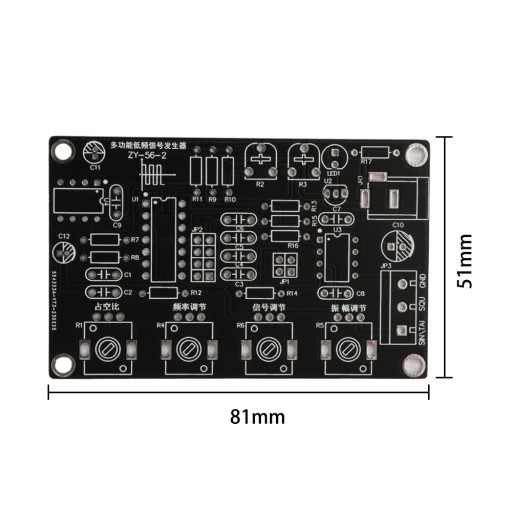

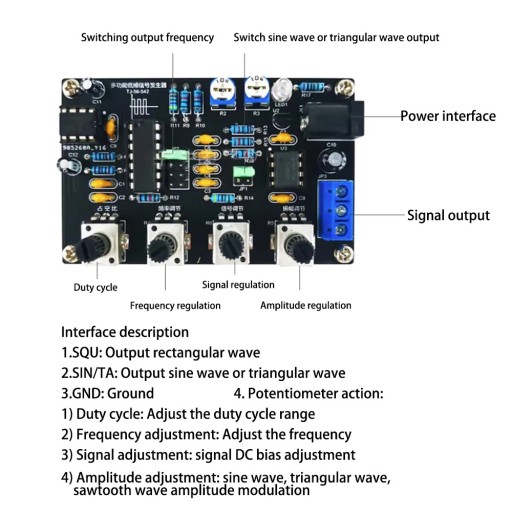

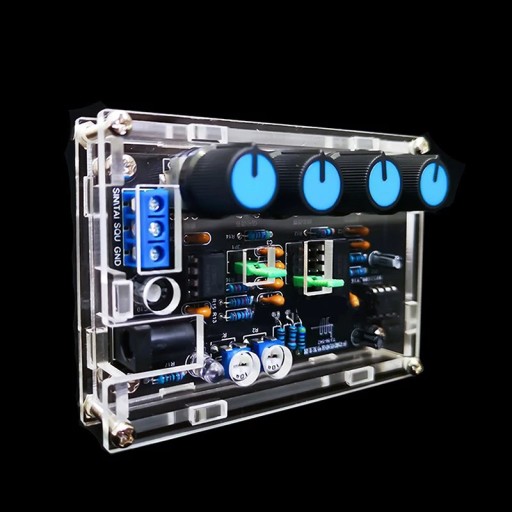

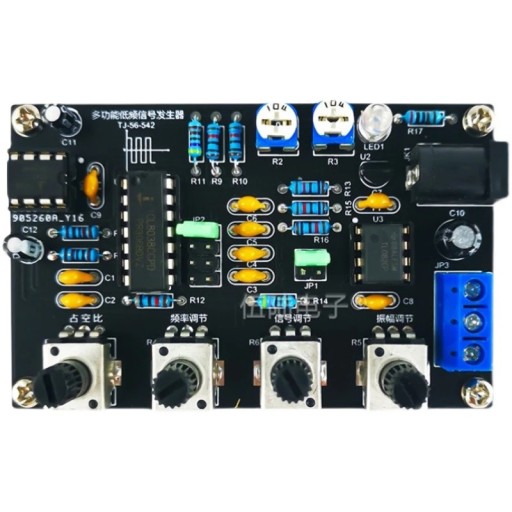

1. SQU: wyjściowa fala prostokątna

2. SIN/TA: wyjściowa fala sinusoidalna lub fala trójkątna

3. GND: uziemienie

4. Funkcja potencjometru:

1) cykl pracy: dostosowanie zakresu cyklu pracy

2) regulacja częstotliwości: regulacja częstotliwości

3) regulacja sygnału: regulacja polaryzacji sygnału DC

4) regulacja amplitudy: fala sinusoidalna, fala trójkątna, modulacja amplitudy fali piłokształtnej

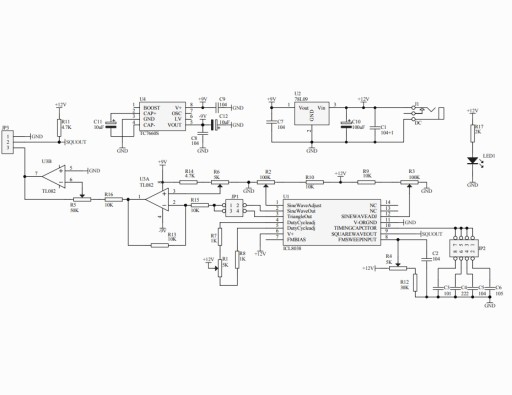

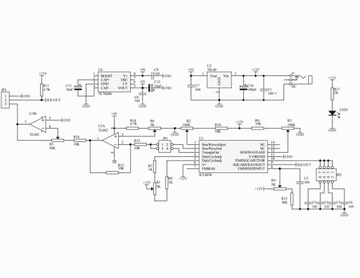

Wielofunkcyjny  generator sygnałów  ICL8038 to jednoukładowy układ scalony wykonany przy użyciu zaawansowanych procesów, takich jak diody barierowe Schottky'ego. Ma zalety szerokiego zakresu napięcia zasilania, wysoką stabilność, wysoką dokładność i łatwość użytkowania. Może pracować tylko z kilkoma komponentami zewnętrznymi i może generować fale kwadratowe, trójkątne i  sinusoidalna jednocześnie. Częstotliwość przebiegu jego funkcji jest kontrolowana przez napięcie wewnętrzne lub zewnętrzne i może być stosowana do oscylacji sterowanych napięciem i modulatora FSK.

ICL8038 to precyzyjny układ scalony oscylacyjny z wieloma wyjściami falowymi, który może generować niska strata prawdziwą falę sinusoidalną, falę trójkątną, falę prostokątną, I inne sygnały impulsowe od 0.001HZ do 300kHz poprzez dostosowanie poszczególnych komponentów zewnętrznych. Częstotliwość i cykl pracy przebiegu wyjściowego mogą być również kontrolowane przez prąd lub rezystancję. Dodatkowo, ze względu na wejście sygnału FM, chip może być wykorzystywany do modulacji częstotliwości sygnałów o niskiej częstotliwości.

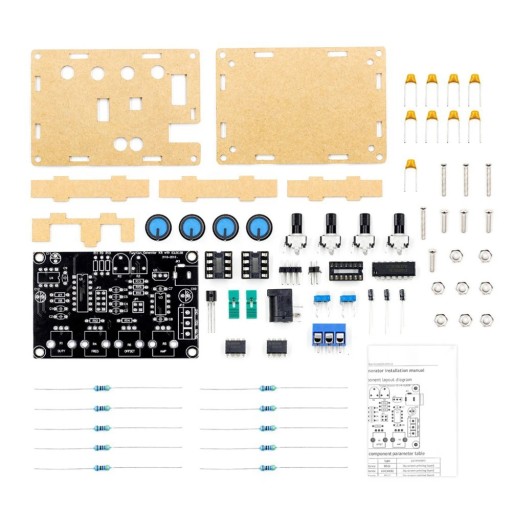

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Instrukcja montażu pod kodem QR

lub linkiem poniżej:

https://drive.google.com/file/d/1LPC1bYGApKlsKZVZPqM2H7ggkcXKgl3E/view?usp=sharing
